PTFE-ausgekleideter Übergangsbogen für chemische Medien

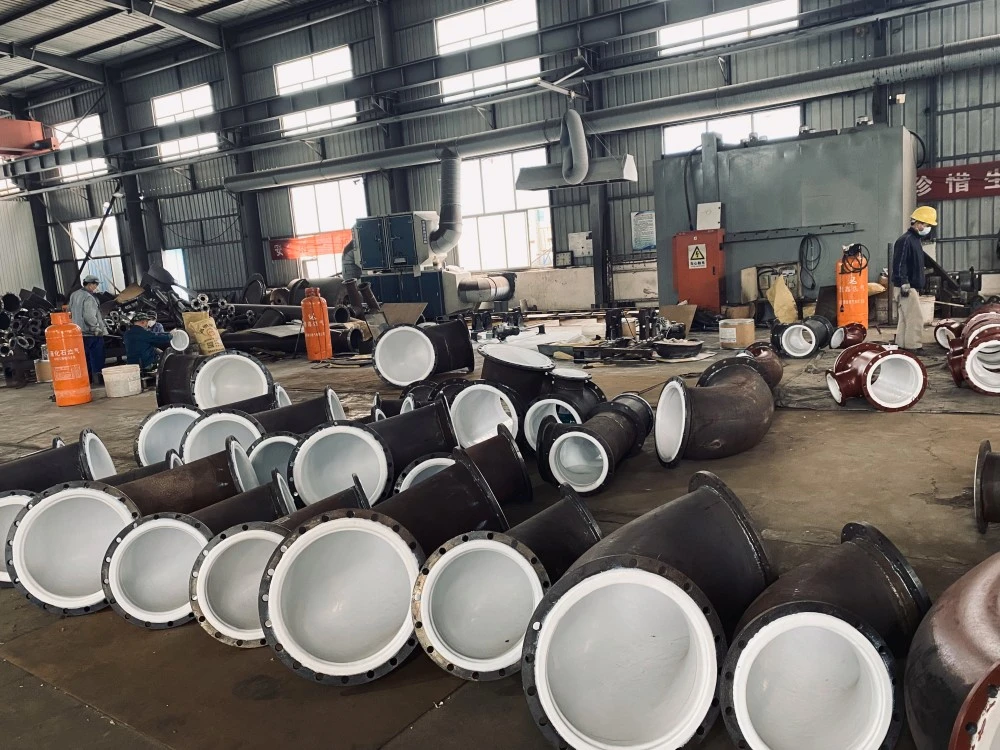

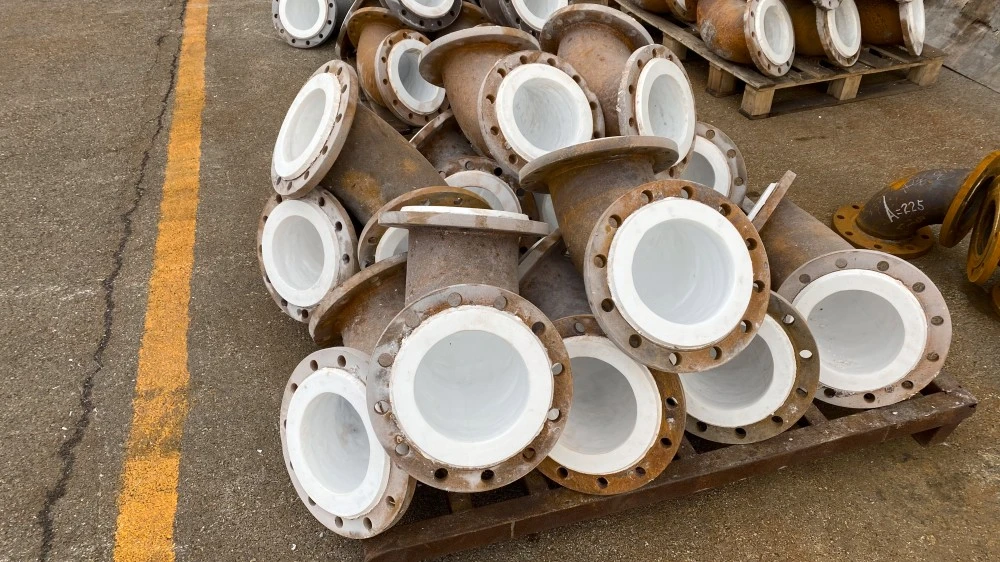

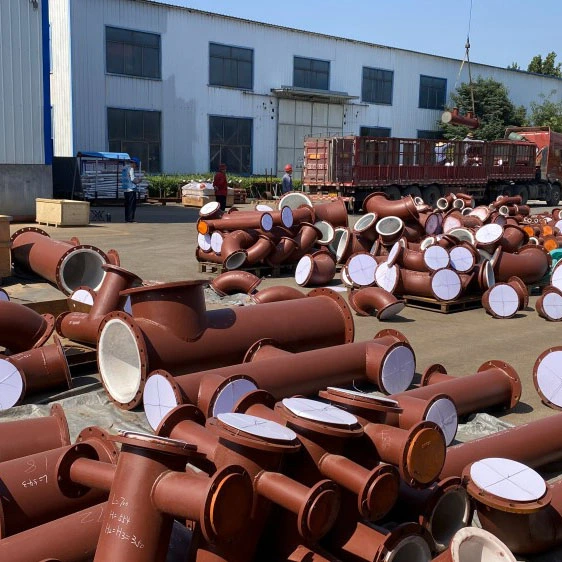

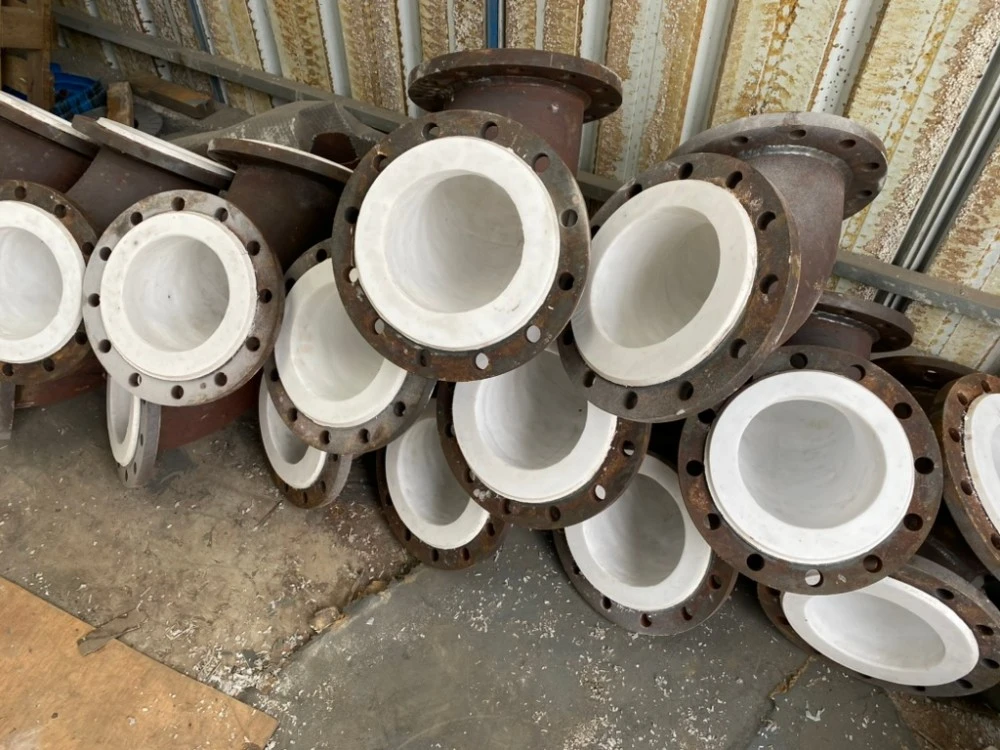

Der von Zhuoyan in China angebotene PTFE-ausgekleidete Rohrbogen für die Übertragung chemischer Medien ist eine spezielle Rohrverschraubung, die für die Änderung der Strömungsrichtung in korrosiven Versorgungsleitungen entwickelt wurde. Dieses von Zhuoyan hergestellte Produkt verfügt über eine Metallaußenhülle – typischerweise Kohlenstoffstahl oder Edelstahl – mit einer an der Innenfläche befestigten Polytetrafluorethylen (PTFE)-Auskleidung. Diese Verbundkonstruktion ermöglicht es dem Kniestück, Innendruck und mechanischer Beanspruchung standzuhalten und gleichzeitig zu verhindern, dass das Prozessmedium mit dem Metallsubstrat in Kontakt kommt. Die PTFE-Auskleidung bietet eine Barriere gegen chemische Angriffe und macht das Kniestück für den Transport von Säuren, Basen, organischen Lösungsmitteln und anderen korrosiven Flüssigkeiten geeignet.

Das Produkt ist in den Standardwinkeln 45° und 90° mit Größen von DN15 bis DN600 erhältlich. Zu den Verbindungsmethoden gehören Flanschenden gemäß ANSI B16.5, DIN oder JIS-Standards, wobei je nach Größenanforderungen sowohl feste als auch lose Flanschkonfigurationen verfügbar sind.

Technische Spezifikation

Vorteile

Korrosionsbeständigkeit:Die PTFE-Auskleidung widersteht den meisten Chemikalien außer geschmolzenen Alkalimetallen, elementarem Fluor und Chlortrifluoriden. Dadurch eignet sich der Winkel für den Umgang mit aggressiven Medien wie Schwefelsäure, Salzsäure, Salpetersäure, Natriumhydroxid und verschiedenen organischen Lösungsmitteln.

Großer Betriebstemperaturbereich:Mit PTFE ausgekleidete Winkelstücke sorgen für eine stabile Leistung von -29 °C bis +200 °C, wobei einige Designs einen Betrieb bis zu 260 °C unterstützen. Diese thermische Stabilität ermöglicht den Einsatz sowohl in chemischen Hochtemperaturprozessen als auch in Tieftemperatur-Speicheranwendungen.

Geringe Reibung und Antihafteigenschaften:Die PTFE-Auskleidung zeichnet sich durch einen niedrigen Reibungskoeffizienten aus, was den Druckabfall und den Energieverbrauch beim Flüssigkeitstransport reduziert. Die antihaftbeschichtete Oberfläche verhindert außerdem das Anhaften von Feststoffpartikeln und die Bildung von Ablagerungen, wodurch das Risiko von Durchflussbeschränkungen minimiert und die Wartung vereinfacht wird

Druck- und Vakuumfähigkeit:Das Außengehäuse aus Metall bietet Druckstufen bis PN10 bis PN16 (Klasse 150 bis 300), wobei die PTFE-Auskleidung den Vakuumbetrieb bei Temperaturen bis zu 150 °C unterstützt. Diese Fähigkeit ist für die unterschiedlichen Betriebsbedingungen geeignet, die bei der chemischen Verarbeitung auftreten.

Aufrechterhaltung der Produktreinheit:Durch die inerte PTFE-Auskleidung gelangen keine Verunreinigungen in das Prozessmedium, wodurch sich das Winkelstück für pharmazeutische, Lebensmittel- und hochreine chemische Anwendungen eignet, bei denen die Produktintegrität von entscheidender Bedeutung ist.

Funktionsprinzip

Der PTFE-ausgekleidete Winkel für die Übertragung chemischer Medien basiert auf dem Prinzip, die mechanische Festigkeit eines Metallgehäuses mit der chemischen Inertheit einer Fluorpolymer-Auskleidung zu kombinieren. Während des Betriebs strömt das korrosive Medium durch den mit PTFE ausgekleideten Innenraum, wo die Antihaft- und chemisch beständigen Eigenschaften des Polymers eine Zersetzung oder Kontamination verhindern. Die metallische Außenhülle – hergestellt aus Kohlenstoffstahl oder Edelstahl – bietet strukturelle Integrität, um Systemdruck und mechanischen Belastungen standzuhalten.

Der PTFE-Liner wird mithilfe von Verfahren wie Formpressen, isostatischem Formen oder Ram-Extrusion hergestellt, um eine gleichmäßige Dicke und Dichte zu erreichen. Für Bögen mit größerem Durchmesser (400NB bis 600NB) kann eine zweiteilige Konstruktion verwendet werden, während kleinere Größen als einteilige Einheiten hergestellt werden. Die Dicke der Auskleidung ist auf thermische Ausdehnung und Kontraktion ausgelegt. Für Anwendungen mit hoher Flüssigkeitsreibung oder längerer Lebensdauer sind spezielle HD-Auskleidungen (High-Density) erhältlich. Die Schnittstelle zwischen der Auskleidung und dem Metallgehäuse sorgt für eine unterschiedliche Wärmeausdehnung und gewährleistet so die Integrität der Dichtung über den gesamten Betriebstemperaturbereich.

Auswahlhilfe

Berücksichtigen Sie bei der Auswahl eines PTFE-ausgekleideten Rohrbogens für die Übertragung chemischer Medien von Zhuoyan die folgenden Faktoren:

1. Betriebstemperatur und -druck:Bewerten Sie die Dauer- und Spitzentemperatur-/Druckbedingungen Ihres Systems. Standard-PTFE-Auskleidungen unterstützen den Einsatz bei bis zu 200 °C, für erweiterte Temperaturbereiche sind Konfigurationen aus reinem PTFE verfügbar. Stellen Sie sicher, dass die ausgewählte Druckstufe (PN10, PN16, Klasse 150 oder Klasse 300) Ihren Systemanforderungen entspricht.

2. Chemische Kompatibilität:PTFE widersteht Angriffen durch die meisten Chemikalien. Überprüfen Sie jedoch die Kompatibilität mit Ihrem spezifischen Medium. Beachten Sie, dass PTFE nicht für geschmolzene Alkalimetalle, elementares Fluor oder Chlortrifluoride geeignet ist. Bei Anwendungen mit statischer Aufladung sollten antistatische PTFE-Auskleidungen (Volumenwiderstand ≤ 10⁸ Ω·cm) in Betracht gezogen werden.

3. Winkel und Größe des Ellenbogens:Wählen Sie den Biegewinkel (45° für sanftere Strömungsübergänge, 90° für enge Verlegung) basierend auf Ihrer Rohrleitungsanordnung und Ihren Strömungseigenschaften. Wählen Sie die Nennweite passend zu Ihrem Rohrleitungsdurchmesser. Bei den Größen DN400 bis DN600 ist die zweiteilige Bogenkonstruktion Standard.

4. Verbindungsanforderungen:Geben Sie den Flanschstandard (ANSI, DIN oder JIS), die Druckklasse und die Flanschkonfiguration (fest/los) an. Bestätigen Sie das Lochmuster der Schrauben und die Abmessungen der Verkleidung für eine ordnungsgemäße Installation.

5. Anwendungsumgebung: Für den Einsatz im Freien oder bei korrosiver Atmosphäre eine geeignete Außenbeschichtung angeben oder ein Edelstahlgehäuse in Betracht ziehen. Bestätigen Sie bei hochreinen Anwendungen (Pharma, Lebensmittel), dass die PTFE-Qualität die relevanten Compliance-Anforderungen erfüllt.

Versand und Verpackung

Die mit PTFE ausgekleideten Rohrbögen für die Übertragung chemischer Medien von Zhuoyan sind so verpackt, dass die Produktintegrität während des Transports und der Lagerung gewährleistet ist:

Verpackung:Jeder Bogen ist einzeln mit Endkappen oder Sperrholz-Blindabdeckungen geschützt, um Schäden an Flanschflächen und Lineroberflächen zu verhindern. Flanschverbindungen werden mit Schutzabdeckungen gesichert. Bei größeren Abmessungen werden Holzkisten oder Paletten als strukturelle Unterstützung während des Transports verwendet.

Versand:Der Versand der Produkte erfolgt je nach Kundenwunsch per Seefracht, Luftfracht oder Landtransport. Die Standard-Exportverpackung entspricht den internationalen Versandvorschriften. Zu jeder Lieferung gehören Packlisten, Qualitätszertifikate und Prüfberichte.

FAQ

Q1: Welchen Chemikalien können mit PTFE ausgekleidete Kniestücke widerstehen?

A1:PTFE widersteht den meisten Chemikalien außer geschmolzenen Alkalimetallen, elementarem Fluor und Chlortrifluoriden. Die Auskleidung ist für den Umgang mit starken Säuren, Basen, organischen Lösungsmitteln und Oxidationsmitteln geeignet.

Q2: Was ist der Standard-Betriebstemperaturbereich?

A2:Der Standardbetriebstemperaturbereich liegt zwischen -29 °C und +200 °C. Einige Konfigurationen unterstützen den Betrieb bis zu 260 °C. Für spezifische Temperaturanforderungen wenden Sie sich bitte an Zhuoyan.

Q3: Welche Größen sind verfügbar?

A3:Mit PTFE ausgekleidete Winkelstücke von Zhuoyan sind von DN15 bis DN600 (1" bis 24") in den Winkeln 45° und 90° erhältlich.

Q4: Was ist die typische Linerdicke?

A4: Die Dicke der Auskleidung variiert je nach Größe, wobei die Standarddicke zwischen 3 mm und 7 mm liegt. Für Anwendungen, die eine erhöhte Haltbarkeit erfordern, sind HD-Auskleidungen (High Density) erhältlich.
