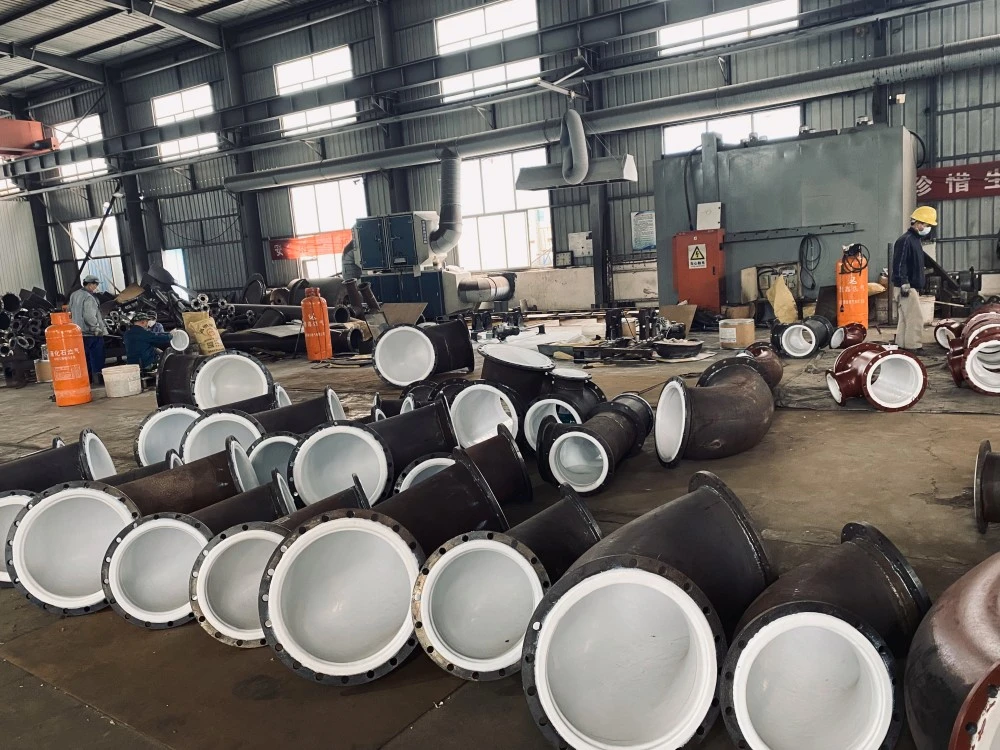

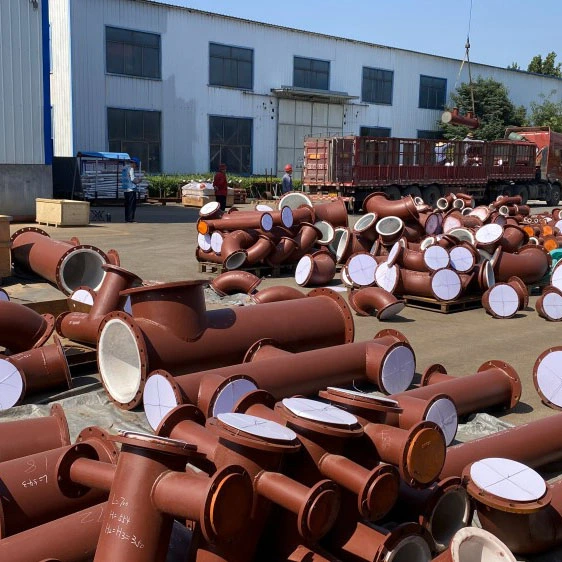

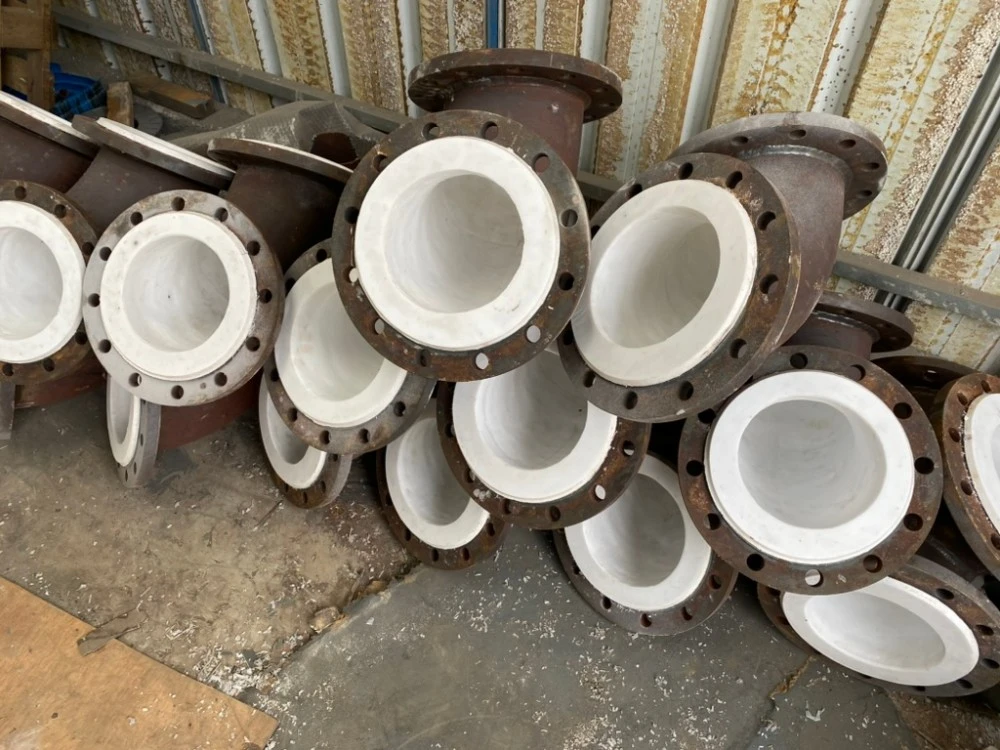

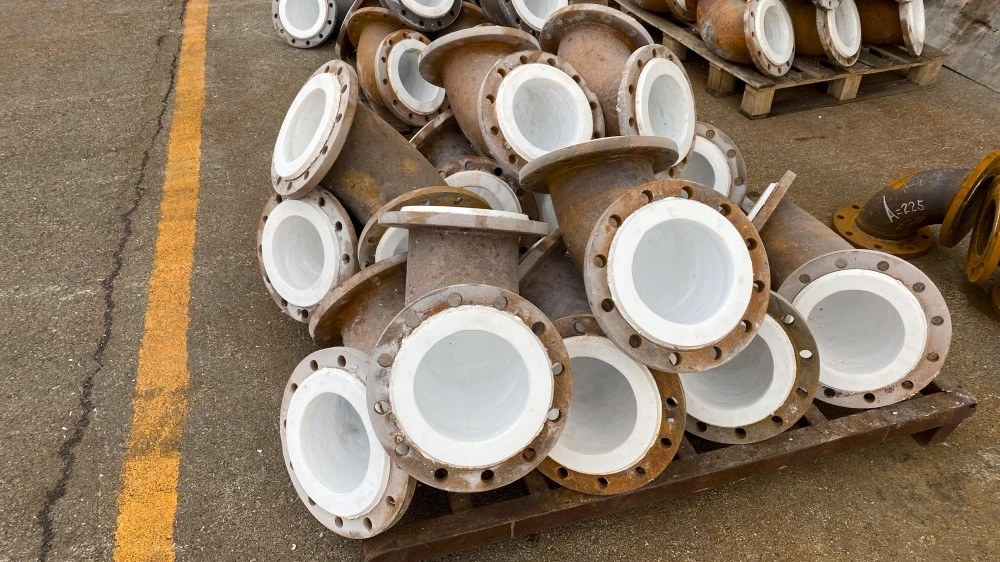

PTFE-ausgekleideter industrieller Prozessrohrbogen

Zhuoyan, ein professioneller Hersteller aus China, bietet mit PTFE ausgekleidete industrielle Prozessrohrbögen für Rohrleitungssysteme an, die korrosionsbeständige Richtungsübergänge erfordern. Diese Armaturen kombinieren ein Stahlgehäuse – erhältlich in Kohlenstoffstahl- oder Edelstahlvarianten – mit einer PTFE-Innenauskleidung. Der Stahlmantel sorgt für mechanische Festigkeit und Druckbeständigkeit, während die PTFE-Auskleidung vor chemischen Angriffen durch aggressive Prozessmedien schützt.

Technische Spezifikationen

Was ist ein mit PTFE ausgekleideter industrieller Prozessrohrbogen?

Ein mit PTFE ausgekleideter Rohrkrümmer ist ein Rohranschlussstück, das zur Änderung der Strömungsrichtung in einem Rohrleitungssystem verwendet wird und bei dem auf der Innenfläche des Stahlkrümmerkörpers eine Auskleidung aus Polytetrafluorethylen (PTFE) angebracht ist. Die PTFE-Schicht dient als Barriere zwischen der Förderflüssigkeit und dem Metallgehäuse und verhindert so eine Korrosion des Stahlsubstrats. Das Kniestück wird hergestellt, indem eine Stahlrohrschale mit PTFE-Material durch Verfahren wie Formpressen, isostatisches Formen oder Transferformen ausgekleidet wird. Zu den Standardkonfigurationen gehören 45-Grad- und 90-Grad-Bögen, wobei Größen von DN25 (1 Zoll) bis DN600 (24 Zoll) erhältlich sind.

Anwendungen

Zhuoyan PTFE-ausgekleidete industrielle Prozessrohrbögen werden in industriellen Prozessen eingesetzt, die korrosionsbeständige Rohrleitungen für die Förderung aggressiver Flüssigkeiten erfordern. Spezifische Anwendungsbereiche sind:

· Chemische und petrochemische Verarbeitungssysteme für den Umgang mit Säuren, Laugen und organischen Lösungsmitteln

· Pharmazeutische Fertigung, bei der Produktreinheit und Korrosionsbeständigkeit erforderlich sind

· Energieerzeugungsanlagen, einschließlich Rauchgasentschwefelungsanlagen (REA).

· Umwelttechnische Anwendungen wie Abwasserbehandlung und Abgasbehandlung

· Lebensmittel- und Getränkeverarbeitung, bei der die antihaftbeschichtete, inerte Oberfläche eine Kontamination verhindert

Vorteile

1. Korrosionsbeständigkeit: Die PTFE-Auskleidung bietet Beständigkeit gegen die meisten chemischen Medien, mit Ausnahme von geschmolzenen Alkalimetallen, elementarem Fluor und bestimmten aromatischen Kohlenwasserstoffen. Dadurch ist der Winkel für den Umgang mit starken Säuren, Laugen und organischen Lösungsmitteln in einem weiten Konzentrationsbereich geeignet.

2. Temperaturbereich: Der typische Betriebstemperaturbereich für PTFE-ausgekleidete Rohrbögen liegt zwischen -180 °C und +160 °C, die spezifische Betriebstemperatur kann jedoch anhand der PTFE-Qualität und der Betriebsbedingungen bestimmt werden.

3. Druckleistung: Innerhalb des Betriebstemperaturbereichs können PTFE-ausgekleidete Winkelstücke Arbeitsdrücken von bis zu 3,0–4,0 MPa standhalten. Das Stahlgehäuse bietet mechanische Festigkeit zur Unterstützung des Systemdrucks, während die Auskleidung vor Korrosion schützt.

4. Antihaftbeschichtete Oberfläche: Die PTFE-Innenfläche sorgt für einen niedrigen Reibungskoeffizienten, reduziert den Strömungswiderstand und verhindert das Anhaften von Medien an der Rohrwand.

Wartung und Überlegungen

Mit PTFE ausgekleidete Produkte unterscheiden sich von nicht ausgekleideten Stahlprodukten hinsichtlich der Handhabungs- und Wartungsanforderungen. Die folgenden Überlegungen gelten für PTFE-ausgekleidete Rohrbögen von Zhuoyan:

Handhabung und Lagerung– Mit PTFE ausgekleidete Produkte sollten in Innenräumen unter kühlen, trockenen Bedingungen gelagert werden. Endbretter, die die Bördelflächen schützen, sollten bis unmittelbar vor der Installation an Ort und Stelle bleiben. Während des Transports sollten keine Transporthilfen in die Bohrung gelegt werden, da dies zu einer Beschädigung des Liners führen kann.

Installation– Schweißen, Hartlöten, Weichlöten oder Brennschneiden dürfen an ausgekleideten Produkten nicht durchgeführt werden, da diese Prozesse die Auskleidung beschädigen und möglicherweise giftige Gase erzeugen können. Flanschschrauben sollten mit einem Drehmomentschlüssel in diagonal entgegengesetzter Reihenfolge angezogen werden, wobei ein erneutes Anziehen nach 24 Stunden Inbetriebnahme und danach jährlich empfohlen wird.

Entlüftungslöcher– Die meisten mit PTFE ausgekleideten Produkte sind mit Entlüftungslöchern (typischerweise 3–5 mm Durchmesser) ausgestattet, die zwei Zwecken dienen: das Entweichen eingedrungener Gase, um ein Zusammenfallen der Auskleidung zu verhindern, und eine frühzeitige Anzeige von Ausfällen der Auskleidung. Diese Entlüftungsöffnungen dürfen nicht durch Farbe oder andere Substanzen blockiert werden. Wenn festgestellt wird, dass ein Produkt aus den Entlüftungsöffnungen austritt, sollte es umgehend außer Betrieb genommen werden.

Dichtungen– Dichtungen sind normalerweise nicht erforderlich, wenn PTFE-ausgekleidete Artikel mit ähnlichen Produkten verbunden werden. Bei der Verbindung mit unterschiedlichen Materialien wie Glas, Keramik oder exotischen Metallen wird eine PTFE-Hüllendichtung oder ein ähnliches Gerät empfohlen.

Versand und Verpackung

Die mit PTFE ausgekleideten Rohrbögen von Zhuoyan werden verpackt, um sicherzustellen, dass die PTFE-Auskleidung während des Transports und der Lagerung geschützt ist. Endplatten schützen die Flanschflächen und die Verpackungsmaterialien bleiben vor der Installation an Ort und Stelle. Die Produkte werden typischerweise in Holzkisten verpackt.

FAQ

Q1: Was ist die maximale Betriebstemperatur für PTFE-ausgekleidete Rohrbögen von Zhuoyan?

A1:Der Standard-Krümmer mit PTFE-Auskleidung funktioniert bei -180 °C bis +160 °C. Die tatsächlichen Temperaturgrenzen hängen von der PTFE-Qualität, den Druckbedingungen und den chemischen Eigenschaften des transportierten Mediums ab.

Q2: Können mit PTFE ausgekleidete Winkelstücke unter Vakuum verwendet werden?

A2:Ja. Mit PTFE ausgekleidete Rohrbögen von Zhuoyan können unter Vakuumbedingungen innerhalb des angegebenen Temperaturbereichs verwendet werden.

Q3: Gegen welche Chemikalien sind mit PTFE ausgekleidete Rohrbögen beständig?

A3:PTFE bietet Beständigkeit gegen die meisten chemischen Medien, einschließlich starker Säuren, starker Laugen und organischer Lösungsmittel. Das Material ist nicht für geschmolzene Alkalimetalle, elementares Fluor oder bestimmte aromatische Kohlenwasserstoffe geeignet.

Q4: Sind bei der Installation von PTFE-ausgekleideten Rohrbögen Dichtungen erforderlich?

A4:Dichtungen sind normalerweise nicht erforderlich, wenn PTFE-ausgekleidete Artikel mit ähnlichen PTFE-ausgekleideten Produkten verbunden werden. Bei der Verbindung mit unterschiedlichen Materialien wird eine PTFE-Ummantelungsdichtung oder ein gleichwertiges Produkt empfohlen.
