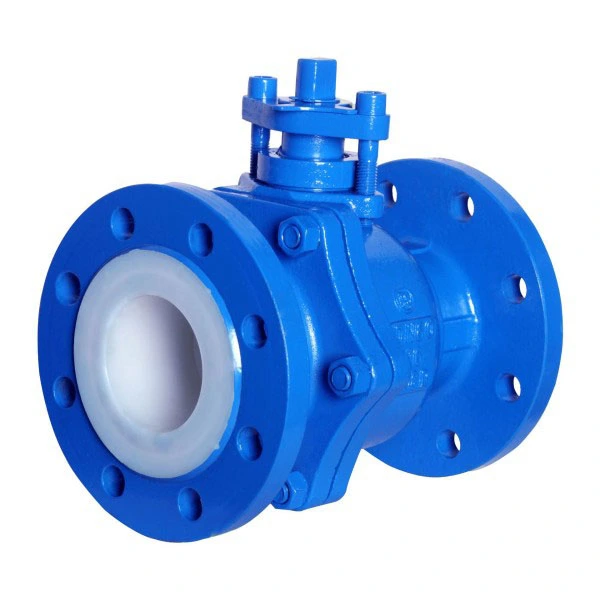

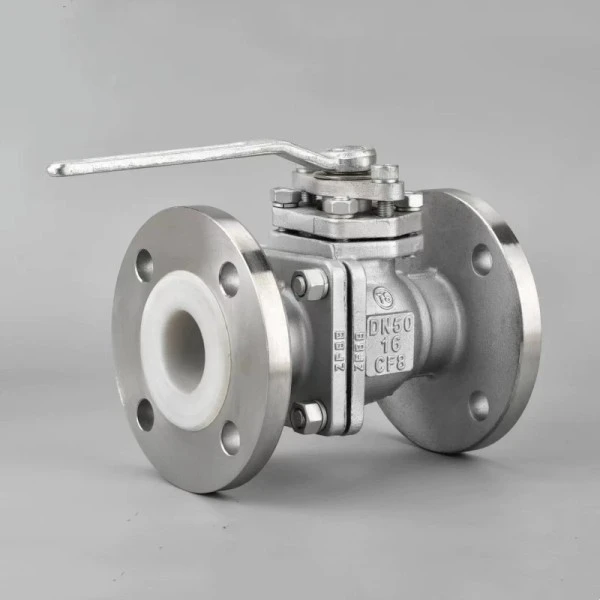

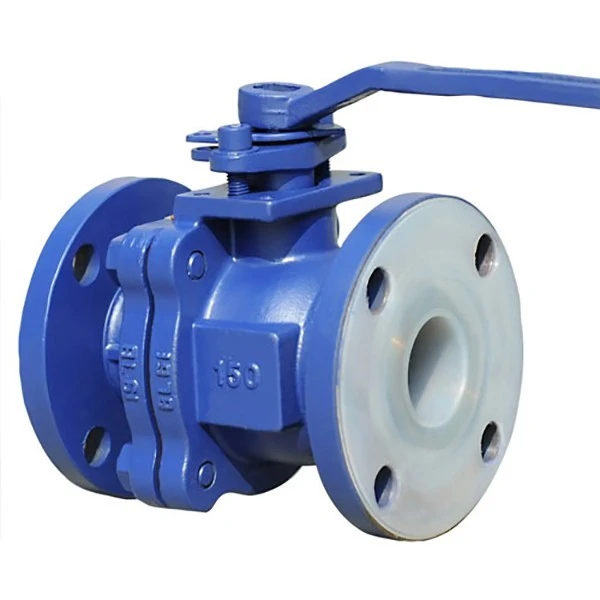

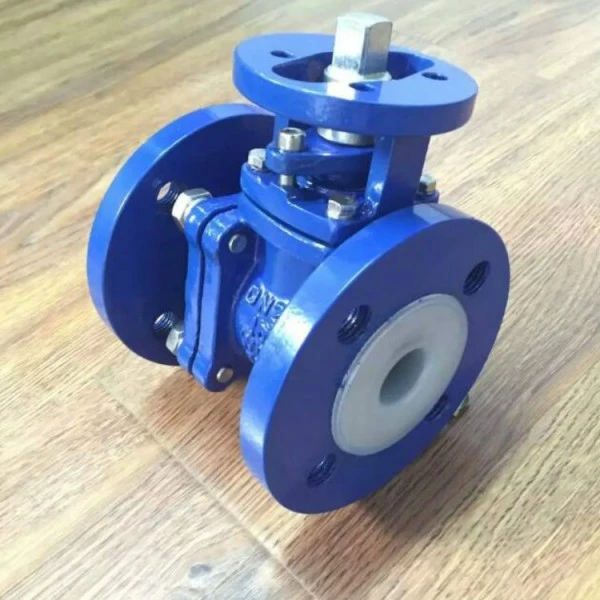

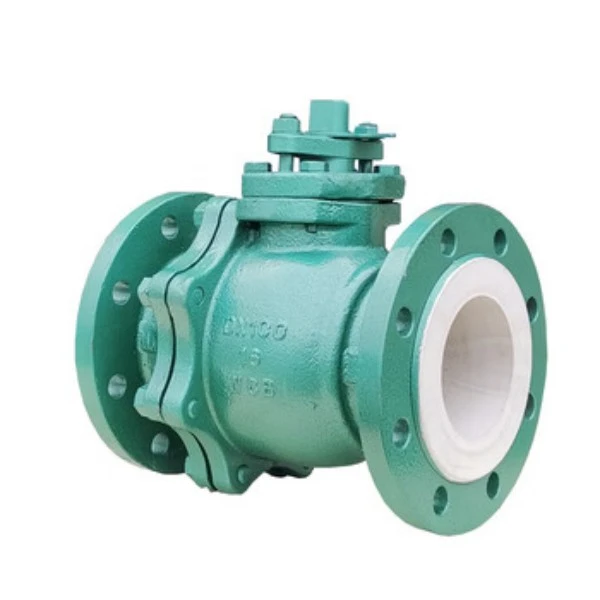

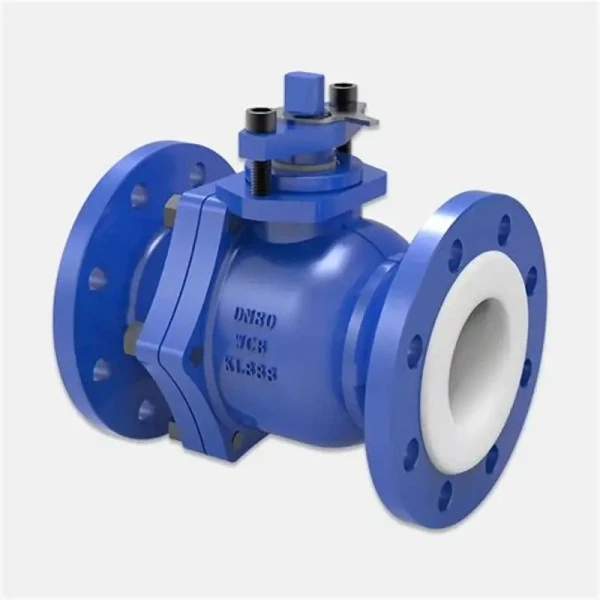

PTFE-ausgekleidetes Regelventil für die chemische Produktion

Das PTFE-ausgekleidete Regelventil für die chemische Produktion der Fabrik Zhuoyan ist ein spezielles Durchflussregelgerät, das für korrosive Betriebsbedingungen in chemischen Produktionslinien entwickelt wurde. Das Ventil verfügt über eine Auskleidung aus Polytetrafluorethylen (PTFE), die als Barriere zwischen dem Prozessmedium und dem metallischen Ventilkörper dient und Korrosion und Kontamination verhindert. Die PTFE-Auskleidung wird auf alle benetzten Teile des Ventils aufgebracht, einschließlich des Gehäuseinneren und der Dichtflächen. Durch diese Konstruktion kann das Ventil eine Vielzahl korrosiver Flüssigkeiten verarbeiten und gleichzeitig die mechanische Festigkeit des Gehäuses aus Kohlenstoffstahl oder Edelstahl beibehalten. Das Steuerventil kann mit pneumatischen oder elektrischen Antrieben für die automatisierte Durchflussregelung in industriellen Prozessen konfiguriert werden.

Spezifikationstabelle

Funktionsprinzip

Das PTFE-ausgekleidete Regelventil für die chemische Produktion arbeitet nach dem Grundprinzip der Durchflussbegrenzung und -modulation. Das Ventil verfügt über ein Verschlusselement – ​​beispielsweise einen Stopfen, eine Scheibe oder eine Kugel –, das sich innerhalb des ausgekleideten Körpers bewegt, um die Durchflussfläche zu variieren. Wenn der Aktor ein Steuersignal empfängt, positioniert er das Schließelement relativ zum Ventilsitz. In einer vollständig geöffneten Position bietet der Strömungskanal einen minimalen Widerstand. Wenn sich das Verschlusselement in Richtung Sitz bewegt, verringert sich der Durchflussquerschnitt, wodurch ein Druckabfall entsteht, der die Durchflussrate verringert. Die PTFE-Auskleidung stellt sicher, dass das korrosive Medium nur mit der inerten Fluorpolymeroberfläche in Kontakt kommt, während die Metallkomponenten für strukturelle Integrität und Druckbegrenzung sorgen. Bei Kugelregelventilen bewegt sich der Kegel linear gegen den Sitz. Bei Schmetterlingsdesigns dreht sich die Scheibe von 0° bis 90°, um den Durchfluss zu modulieren. Die Dicke der Auskleidung beträgt typischerweise 3 mm oder mehr und bietet eine dauerhafte Barriere gegen chemische Angriffe und Permeation.

Vorteile

· Korrosionsbeständigkeit:Die PTFE-Auskleidung bietet Schutz vor einer Vielzahl korrosiver Chemikalien, darunter Salzsäure, Schwefelsäure, Salpetersäure und verschiedene organische Lösungsmittel. Aufgrund seiner chemischen Inertheit eignet sich PTFE für Anwendungen, bei denen metallische Ventile schnell zerfallen würden.

· Schutz der Prozessreinheit:Die inerte Auskleidung verhindert, dass Metallionen in die Prozessflüssigkeit gelangen, wodurch sich das Ventil für pharmazeutische und lebensmitteltaugliche Anwendungen eignet, bei denen die Produktreinheit von entscheidender Bedeutung ist.

· Reibungsarmer Betrieb:PTFE weist einen niedrigen Reibungskoeffizienten auf, der das Betriebsdrehmoment reduziert und den Verschleiß der Dichtflächen minimiert. Diese Eigenschaft trägt zu einer stabilen Steuerungsleistung über längere Betriebszeiträume bei.

· Leckagekontrolle:Die PTFE-Auskleidung sorgt in Kombination mit geeigneten Spindeldichtungsanordnungen für Absperrfähigkeit.

· Temperaturbereich:Mit PTFE ausgekleidete Ventile arbeiten typischerweise bei -180 °C bis 160 °C (bei einigen Ausführungen sogar bis 180 °C) und erfüllen viele chemische Prozesstemperaturanforderungen.

Anwendungsbereiche

Zhuoyan PTFE-ausgekleidete Steuerventile für die chemische Produktion werden in zahlreichen Branchen eingesetzt, in denen korrosive Flüssigkeiten gehandhabt werden müssen:

· Chemische Verarbeitung:Säureproduktion, Chlor-Alkali-Anlagen, Lösungsmittelhandhabungssysteme und chemische Syntheseprozesse.

· Pharmazeutische Herstellung:API-Produktion, Lösungsmittelrückgewinnung und Clean-in-Place-Systeme, bei denen es auf die Produktreinheit ankommt.

· Petrochemische Industrie:Umgang mit korrosiven Medien in Raffinerie- und petrochemischen Produktionsanlagen.

· Feinchemikalienproduktion:Farbstoff- und Pigmentherstellung, spezielle chemische Synthese.

· Umweltanwendungen:Abwasserbehandlung, Rauchgasentschwefelung und Umgang mit chemischen Abfällen.

· Lebensmittelindustrie:Saure Lebensmittelverarbeitung, bei der Edelstahl allein für die Korrosionsbeständigkeit nicht ausreicht.

Vorsichtsmaßnahmen bei der Verwendung

· Flanschschutz:Entfernen Sie die Flanschabdeckplatten erst, wenn das Ventil für den Einbau bereit ist. Die PTFE-Flanschfläche kann durch Stöße, Temperaturschwankungen oder Fremdkörper beschädigt werden. Wenn die Inspektion das Entfernen der Abdeckung erfordert, ersetzen Sie die Abdeckungen umgehend nach der Inspektion.

· Dichtungsauswahl:Verwenden Sie beim Anschluss an Metallflansche aus unterschiedlichen Materialien geeignete Dichtungen, um die PTFE-Flanschfläche zu schützen. Im Allgemeinen sind beim Anschluss an kompatible PTFE-ausgekleidete Flansche keine zusätzlichen Dichtungen erforderlich.

· Temperaturmanagement:Wenn bei erhöhten Temperaturen Leckagen auftreten, reduzieren Sie zunächst die Systemtemperatur auf Umgebungsbedingungen, bevor Sie die Ursache untersuchen. Vermeiden Sie es, Einstellungen vorzunehmen, während das Ventil heiß ist.

· Kein Schweißen:Führen Sie keine Schweißarbeiten an oder in der Nähe des installierten Ventils durch, da Hitze die PTFE-Auskleidung dauerhaft beschädigen kann.

· Anziehen der Schrauben:Flanschmuttern gleichmäßig über Kreuz mit entsprechendem Drehmoment anziehen. Wenn nach dem Festziehen weiterhin Undichtigkeiten bestehen, überprüfen Sie die PTFE-Flanschfläche auf Kratzer oder Vertiefungen, die möglicherweise mit feinem Schleifpapier geglättet werden müssen.

· Fließrichtung:Stellen Sie beim Einbau von Ventilen mit Richtungsanforderungen sicher, dass die Durchflussrichtung mit dem auf dem Ventilgehäuse markierten Pfeil übereinstimmt.

· Lagerung:Lagern Sie Ventile in einem trockenen, belüfteten Innenbereich. Ventile nicht übereinander stapeln. Halten Sie die Dichtelemente bei längerer Lagerung leicht geöffnet, um eine bleibende Verformung der Dichtflächen zu vermeiden.

· Manueller Betrieb:Verwenden Sie keine zusätzliche Hebelwirkung (z. B. Rohrverlängerungen), um den Ventilbetrieb zu erzwingen. Wenden Sie nur angemessene manuelle Kraft an.

So pflegen Sie es

· Regelmäßige Inspektion:Führen Sie regelmäßige Sichtprüfungen der Außenseite des Ventilkörpers auf Anzeichen von Korrosion oder Undichtigkeiten durch. Überprüfen Sie bei geplanten Stillständen die innere PTFE-Auskleidung auf Verfärbungen, Risse, Blasenbildung oder Delaminierung. Führen Sie Funktionsprüfungen durch, um eine reibungslose Bewegung von der vollständig geöffneten in die vollständig geschlossene Position sicherzustellen.

· Richtige Reinigung:Verwenden Sie zur Reinigung milde Reinigungsmittel und Wasser. Vermeiden Sie scharfe Chemikalien, die möglicherweise mit PTFE unverträglich sind, und verwenden Sie niemals scheuernde Reinigungswerkzeuge wie Drahtbürsten. Abrasive Materialien können die PTFE-Oberfläche zerkratzen, ihre Antihafteigenschaften beeinträchtigen und Wege für chemische Angriffe schaffen.

· Schmierung:Tragen Sie Schmiermittel nur auf mechanische Komponenten wie Spindelgewinde und Betätigungsbaugruppen auf. Tragen Sie kein Schmiermittel auf PTFE-Oberflächen auf, die mit dem Prozessmedium in Kontakt kommen, da die Auskleidung von Natur aus selbstschmierend ist.

· Komponentenaustausch:Ersetzen Sie Dichtungen und Dichtungen gemäß einem vorbeugenden Wartungsplan oder beim ersten Anzeichen von Verschleiß oder Undichtigkeit. Diese Komponenten sind als Opferelemente konzipiert und ihr rechtzeitiger Austausch schützt die teurere Ventilbaugruppe.

· Vorsichtsmaßnahmen bei der Handhabung:Achten Sie bei der Installation und Wartung darauf, dass die Auskleidung keine Kratzer oder Dellen aufweist. Tiefe Kratzer stellen potenzielle Fehlerquellen dar. Schützen Sie das Ventil während der Lagerung vor direkter Sonneneinstrahlung, da UV-Strahlung das PTFE mit der Zeit zersetzen kann.

· Tests nach der Wartung:Prüfen Sie das Ventil nach jeder Wartung oder Reparatur gemäß den einschlägigen Normen, bevor Sie es wieder in Betrieb nehmen. Stellen Sie vor der Installation sicher, dass alle reparierten Ventile die Leckage- und Leistungsanforderungen erfüllen.

FAQ

F1: Welche Medien kann das mit PTFE ausgekleidete Steuerventil verarbeiten?
A1:Mit PTFE ausgekleidete Ventile eignen sich für die meisten korrosiven Medien, einschließlich Salzsäure, Schwefelsäure, Salpetersäure, organische Lösungsmittel und verschiedene chemische Reagenzien. PTFE ist gegen fast alle Chemikalien außer geschmolzenen Alkalimetallen und elementarem Fluor beständig.

F2: Was ist die maximale Betriebstemperatur?
A2:Standardventile mit PTFE-Auskleidung funktionieren bis zu 160 °C. Einige Designs mit modifizierter PTFE- oder alternativer Fluorpolymer-Auskleidung bieten möglicherweise erweiterte Temperaturbereiche bis zu 180 °C.

F3: Kann das Ventil zur Drosselsteuerung verwendet werden?
A3: Ja, dies ist ein Steuerventil, das zur Durchflussmodulation ausgelegt ist. Bei entsprechender Antriebs- und Stellungsreglerkonfiguration ermöglicht es eine präzise Durchflussregelung mit linearer oder gleichprozentiger Charakteristik.

F4: Wie wähle ich den richtigen Antrieb aus?
A4:Die Auswahl des Stellantriebs hängt von der Ventilgröße, dem Betriebsdruck, dem erforderlichen Abschaltdrehmoment und der Verfügbarkeit des Steuersignals ab. Pneumatische Membranantriebe werden üblicherweise für die modulierende Steuerung eingesetzt, während elektrische Antriebe dort eingesetzt werden, wo keine pneumatische Versorgung verfügbar ist.

F5: Welche Wartung ist erforderlich?
A5:Zur routinemäßigen Wartung gehören regelmäßige Sichtprüfungen, Funktionskontrollen, die Reinigung mit milden Reinigungsmitteln, die Schmierung mechanischer Komponenten und der rechtzeitige Austausch von Dichtungen und Dichtungen.

F6: Was ist die typische Vorlaufzeit?
A6:Die Lieferzeiten variieren je nach Spezifikation und Menge. Kontaktieren Sie Zhuoyan für aktuelle Produktionspläne und Lieferschätzungen.

F7: Ist eine benutzerdefinierte Konfiguration verfügbar?
A7:Ja, Zhuoyan bietet kundenspezifische Anpassungen für Gehäusematerialien, Auskleidungstypen, Betätigungsoptionen und Verbindungsstandards an, um spezifische Prozessanforderungen zu erfüllen.
