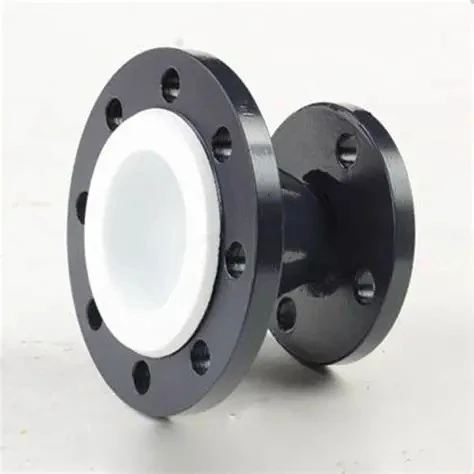

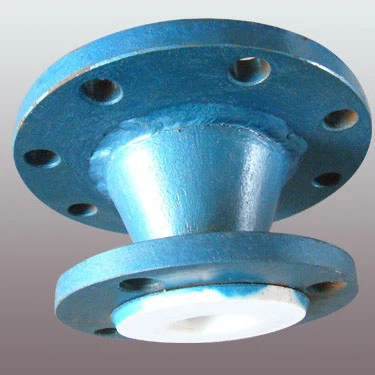

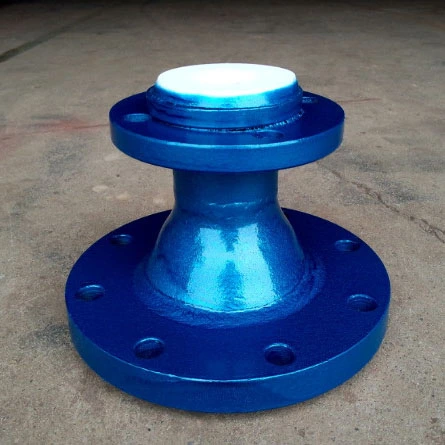

PTFE-ausgekleideter Reduzierer für chemische Produktionsrohre

Das mit PTFE ausgekleidete Rohrreduzierstück für die chemische Produktion von Zhuoyan ist eine wichtige Rohrverbindung, die zum Verbinden von Rohren mit unterschiedlichen Durchmessern in chemischen Verarbeitungssystemen verwendet wird. Das Produkt kombiniert eine Außenhülle aus Kohlenstoffstahl oder Edelstahl mit einer dichten PTFE-Auskleidung und gewährleistet so sowohl mechanische Festigkeit als auch außergewöhnliche Korrosionsbeständigkeit. Dieses Reduziermittel wird häufig in der chemischen, pharmazeutischen, petrochemischen und Chlor-Alkali-Industrie eingesetzt, wo mit aggressiven Säuren, Laugen und organischen Lösungsmitteln gearbeitet wird. Zhuoyan konzentriert sich auf Präzisionsfertigung, um die Integrität der Auskleidung und die auslaufsichere Leistung zu gewährleisten.

Was ist ein PTFE-ausgekleideter Reduzierer für die chemische Produktionsleitung?

Ein mit PTFE ausgekleidetes Rohrleitungsreduzierstück ist ein konisches Fitting, das den Fluss von einem Rohr mit größerem Durchmesser zu einem Rohr mit kleinerem Durchmesser (oder umgekehrt) in einem Rohrleitungssystem überführt. Die PTFE-Auskleidung fungiert als Barriere zwischen der Metallhülle und der korrosiven Prozessflüssigkeit und verhindert so einen chemischen Angriff auf das Metallsubstrat. Diese Konstruktion ermöglicht es dem Reduzierstück, korrosive Hochtemperatur- und Hochdruckanwendungen zu bewältigen und gleichzeitig gleichmäßige Strömungseigenschaften beizubehalten und Turbulenzen zu reduzieren.

Technische Spezifikationen

Hauptvorteile

· Chemische Inertheit:Die PTFE-Auskleidung widersteht gängigen korrosiven Chemikalien, einschließlich Salzsäure, Schwefelsäure, Salpetersäure und Natronlauge, und sorgt so für Langzeitstabilität.

· Glatte Bohrung:Die antihaftbeschichtete PTFE-Oberfläche minimiert den Druckabfall, reduziert Ablagerungen und erleichtert die Reinigung.

· Mechanischer Schutz:Die Stahlaußenhülle bietet strukturellen Halt gegen äußere Belastungen und Stöße, während die Auskleidung chemisch geschützt bleibt.

· Auslaufsicheres Design:Präzisionsgefertigte Flanschflächen und Linerüberlappung sorgen für eine dichte Abdichtung an den Verbindungsstellen.

· Anpassbare Größen:Zhuoyan bietet Reduzierstücke mit verschiedenen Durchmessern, Druckstufen und Endanschlüssen passend zu bestehenden Rohrleitungssystemen an.

· Lange Lebensdauer:Ordnungsgemäß installierte Zhuoyan-Getriebe sorgen für einen stabilen Betrieb über längere Zeiträume und reduzieren so die Wartungshäufigkeit und die Austauschkosten.

Anwendungsfelder

· Chemische Verarbeitungsanlagen:Transport von Säuren, Laugen, Salzen und organischen Lösungsmitteln in Reaktoren, Destillationskolonnen und Lagertanks.

· Petrochemie und Raffination:Übertragung korrosiver Medien in Crackanlagen, Entschwefelungssystemen und Abfallbehandlungslinien.

· Metallveredelung und -beschichtung:Säurebeizbäder, Ätzlösungen und Abwasserbehandlung.

· Stromerzeugung:Rauchgasentschwefelungsanlagen (REA) und Kühlwasserkreisläufe mit aggressiven Zusätzen.

Herstellungsprozess und Arbeitsablauf

1. Schalenvorbereitung:Stahlrohre werden geschnitten, geschweißt (falls erforderlich) und auf die angegebenen Reduzierabmessungen und Flanschflächen bearbeitet.

2. Linerformung:PTFE-Pulver wird komprimiert und zu einer Vorform gesintert, oder PTFE-Folie wird eingewickelt und verschmolzen, um eine gleichmäßige Auskleidungsschicht zu bilden.

3. Einsetzen des Liners:Der PTFE-Liner wird in das Stahlgehäuse eingesetzt, wobei die Flanschfläche des Liners die Stahlflanschfläche zur Abdichtung überlappt.

4. Flanschbelag:Die Flanschflächen sind flach bearbeitet, um eine glatte, ebene Oberfläche für die Dichtungsabdichtung zu gewährleisten.

5. Vakuumtest:Jedes Reduzierstück wird einem Vakuumdichtheitstest unterzogen, um mögliche Hohlräume oder Delaminationen zwischen Liner und Gehäuse festzustellen.

6. Hydrostatischer Drucktest:Das zusammengebaute Reduzierstück wird bei 1,5-fachem Nenndruck auf Leckage und strukturelle Integrität geprüft.

7. Endkontrolle:Maßkontrolle, Messung der Linerdicke und Sichtprüfung vor dem Verpacken.

Vorsichtsmaßnahmen bei der Verwendung

· Temperaturgrenzen:Überschreiten Sie nicht die maximale Dauerbetriebstemperatur der PTFE-Auskleidung, um Erweichung oder Kriechverformung zu verhindern.

· Druckstöße:Vermeiden Sie plötzliche Druckspitzen oder Wasserschlageffekte, die den Liner beschädigen oder zu einer Lockerung der Verbindung führen können.

· Chemische Kompatibilität:Obwohl PTFE weitgehend beständig ist, überprüfen Sie immer die Kompatibilität mit bestimmten Prozessflüssigkeiten, insbesondere bei erhöhten Temperaturen.

· Anziehen der Flanschschrauben:Befolgen Sie die empfohlenen Drehmomentreihenfolgen und -werte, um eine gleichmäßige Kompression der Dichtung sicherzustellen und eine Verformung der Auskleidung zu vermeiden.

· Handhabung und Lagerung:Schützen Sie Flanschflächen und Auskleidungsoberflächen während des Transports und der Lagerung vor Kratzern und Stößen. Im Innenbereich aufbewahren und vor direkter Sonneneinstrahlung schützen.

· Inspektion vor Gebrauch:Überprüfen Sie die Auskleidung oder die Flanschflächen vor der Installation auf sichtbare Schäden. Bei Rissen oder Verformungen austauschen.

FAQ

F1: Kann dieses Reduzierstück Salzsäure bei 150 °C verarbeiten?

A1: Ja, PTFE ist in Salzsäure bis 180°C stabil. Überprüfen Sie jedoch die Druckbedingungen und wenden Sie sich für spezifische Wartungsempfehlungen an Zhuoyan.

F2: Was ist die Standardvorlaufzeit für Sondergrößen?

A2: Standardgrößen sind in der Regel innerhalb von 10–20 Werktagen verfügbar. Für kundenspezifische Durchmesser oder Sondermaterialien kann es je nach Bestellmenge 25–30 Werktage dauern.

F3: Bietet Zhuoyan Installationsanleitungen oder Videos?

A3:Ja, Zhuoyan stellt bei jeder Bestellung Anweisungen zur Verfügung. Bei Bedarf kann eine Remote-Videoführung bereitgestellt werden.

Q4: Kann ich vor einer Großbestellung ein Muster zum Testen erhalten?

A4: Ja, Musterbestellungen sind willkommen. Bitte kontaktieren Sie unser Vertriebsteam, um Spezifikationen, Kosten und Vorlaufzeit für die Musterproduktion zu besprechen.
