Korrosionsbeständiger Lagerbehälter mit PTFE-Auskleidung

Der mit PTFE ausgekleidete korrosionsbeständige Lagerbehälter ist ein von Zhuoyan unabhängig entwickelter industrieller Lagerbehälter mit doppelter Struktur, der speziell auf Lagerungsszenarien extrem starker korrosiver Flüssigkeiten ausgerichtet ist, an die herkömmliche ausgekleidete Tanks nicht angepasst werden können. Im Gegensatz zu allgemeinen Lagertanks für Chemikalien, die nur herkömmliche Säure-Base-Medien aufnehmen, verbessert diese korrosionsbeständige Serie den Auskleidungsklebeprozess und die Reinheit des Rohmaterials und zielt auf fluorhaltige korrosive Flüssigkeiten, oxidierende Lösungsmittel bei hohen Temperaturen und statische Arbeitsbedingungen bei der Langzeitlagerung ab. Der Behälter kombiniert eine hochfeste, druckbeständige Außenhülle aus Kohlenstoffstahl und eine nahtlose Innenauskleidung aus natriumaktiviertem PTFE und sorgt so für mechanische Steifigkeit und vollständige chemische Inertheit. Drei Strukturtypen mit vertikalem, horizontalem und konischem Boden sind optional und decken kleine Laborpuffer von 100 l bis hin zu großen industriellen Außenräumen von 80.000 l ab, die weltweit in industriellen Produktionslinien mit hoher Korrosion weit verbreitet sind.

Vollständige technische Spezifikationstabelle

Funktionsprinzip

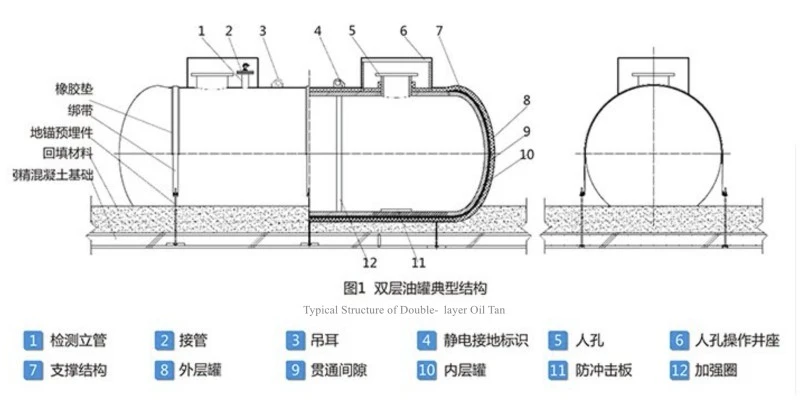

Der korrosionsbeständige Lagerbehälter basiert auf dem Doppelschicht-Isolationsschutzprinzip, das in eine tragende Außenschicht und eine korrosionsbeständige innere Sperrschicht unterteilt ist, um den mittleren Korrosionspfad vollständig abzuschneiden:

1. Äußere Stahlschalen-Lagerschicht: Q345R-Druckbehälter-Kohlenstoffstahl dient als mechanische Stütze, trägt den Innendruck des Tanks, äußere Stöße und Windlast im Freien und garantiert so eine langfristige strukturelle Stabilität des gesamten Tankkörpers.

2. PTFE-Inert-Barriere-Liner: Die nahtlos integrierte PTFE-Folie wird mittels Vakuumaktivierungsklebetechnik fest an der Tankinnenwand befestigt. PTFE besitzt eine äußerst stabile Molekularstruktur und reagiert nahezu nicht chemisch mit korrosiven Medien. Es bildet einen dauerhaften Isolationsfilm zwischen der Metallhülle und der gespeicherten Flüssigkeit und verhindert so, dass Säure, Alkali und Fluorlösungsmittel mit der Stahloberfläche in Kontakt kommen, um Perforationen und Leckagen zu vermeiden.

3.Abgedichtete geschlossene Struktur: Alle Mannlöcher, Düsen und Flansche verfügen über eine vollständige PTFE-Auskleidung ohne freiliegende tote Metallwinkel, beseitigen winzige Korrosionslücken an Rohrleitungsverbindungspositionen und beseitigen versteckte Leckagegefahren von segmentierten ausgekleideten Behältern bei langfristiger statischer Lagerung.

Kernprodukt-Wettbewerbsvorteile

· Klasse mit extrem hoher Korrosionsbeständigkeit für extreme Medien. Verwendung importierter hochdichter PTFE-Platten mit hohem Molekulargewicht, stabil gegen Flusssäure, Königswasser, hochkonzentrierte Chromat-Oxidationsflüssigkeiten und fluorierte organische Lösungsmittel und deckt die meisten extrem korrosiven Arbeitsbedingungen ab, denen PFA-Spritzen und PE-ausgekleidete Tanks nicht standhalten können.

· Integrierte, nahtlose Auskleidung ohne das Verschweißen toter Ecken. Einteilige Vakuum-Laminierungstechnologie des gesamten Tanks, nur winzige V-förmige Schweißnaht an der Mannlochposition, verringert das Risiko des Mediumsaustritts im Vergleich zu Tanks mit gespleißter Auskleidung erheblich und verlängert die Lebensdauer bei Lagerung von Fluormedium um 30 %.

· Breite Temperatur- und Druckanpassungsfähigkeit. Kontinuierlicher Arbeitstemperaturbereich -190℃ ~ 260℃, stabile Anpassung bei geschlossener Lagerung mit leichtem Unterdruck, geeignet für die versiegelte Bevorratung flüchtiger, stark korrodierender Flüssigkeiten, kein Abblättern der Auskleidung bei Temperaturschwankungen.

· Hochreine Auskleidung mit geringer Ionenpräzipitation. Ultraglatte Innenauskleidungsoberfläche, Rauheit Ra ≤ 0,3 μm, keine mittleren Adhäsionsrückstände, erfüllt die Reinheitsanforderungen für die Lagerung von Halbleiter-Elektronikchemikalien und hochreinen pharmazeutischen Rohstoffen.

· Kundenspezifisches, passendes Multi-Shape-Design. Vertikaler Bodentyp, horizontaler Satteltyp, konischer Bodenentladungstyp, drei optionale Strukturen, passende Innenwerkstatt, Außenchemiepark, automatische Zuführproduktionslinie, unterschiedliche Layoutanforderungen.

· Umfassende Anti-Leck-QC-Kontrolle im gesamten Prozess. Jeder fertige korrosionsbeständige Lagerbehälter wird vor der Auslieferung einem Ganzwand-Scanning-Funkentest, einer 1,2-fachen Design-Hydraulikdruck-Halteprüfung, ohne versteckte Leckagerisiken ab Werk unterzogen.

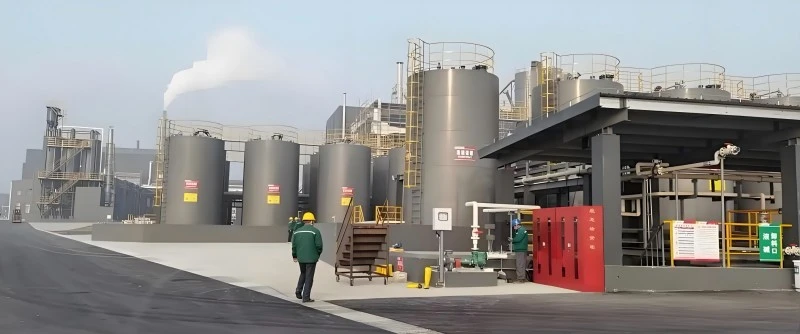

Wichtigste industrielle Anwendungsfelder

Dieses hochwertige, korrosionsbeständige Lagergefäß richtet sich an Branchen mit extrem hohen Anforderungen an die Lagerung von Rohstoffen und verfügt über stabile Lieferaufzeichnungen an Fluorchemie- und Halbleiterfabriken in Südostasien und im Nahen Osten:

Fluorchemische Industrie: Flusssäure, Fluorsalz-Rohstoff, langfristige versiegelte Lagerung

Elektronische Halbleiterchemikalien: Hochreine Ätzflüssigkeit, Puffertank für fluorierte Reagenzien

Lithium New Energy: Lithiumsalz-Elektrolyt-Vorratsbehälter mit hoher Korrosion

Feinchemische Oxidationswerkstatt: Lagerstation für Chromat, starke Oxidationsmittelflüssigkeit

Seltenerdmetallurgie: Hochkorrosionsbeständiger Zwischenlagertank für Säurelaugung

Pharmazeutische Hochreinheitswerkstatt: Lagerung fluorhaltiger medizinischer Lösungsmittel

Behandlung umweltschädlicher Abfälle: Zwischenlagerung konzentrierter flüssiger gemischter Säureabfälle

Vorsichtsmaßnahmen für den Betrieb

1. Mittlere Übereinstimmungsgrenze: Nur geschmolzenes Alkalimetall und Chlortrifluorid korrodieren die PTFE-Auskleidung, andere korrosive Flüssigkeiten können stabil gelagert werden; Injizieren Sie keine unbekannten gemischten fluorhaltigen Medien ohne Medientestbericht.

2. Anforderungen an die Temperaturkontrolle: Vermeiden Sie einen schnellen Wechsel zwischen kalter und heißer Temperatur in kurzer Zeit. Die Geschwindigkeit des Temperaturanstiegs/-abfalls darf 15 °C pro Stunde nicht überschreiten, um eine Delamination der Auskleidung durch Wärmeausdehnung zu verhindern.

3. Druckbetriebsgrenze: Pumpen mit übermäßigem Unterdruck ist strikt zu untersagen. Der maximal zulässige Vakuumgrad beträgt -0,07 MPa. Modifizieren Sie das Tankgehäuse nach der Lieferung nicht durch Schweißen.

4. Be- und Entladebeschränkung: Verwenden Sie keine scharfen Metallrohre oder Eisenstangen, um beim Zuführen und Entladen auf die innere PTFE-Auskleidung zu stoßen, um Kratzerschäden zu vermeiden.

5. Mittlere Flüssigkeitsstandsgrenze: Die Höhe der Flüssigkeitsspeicherung darf 90 % des Gesamtvolumens des Tanks nicht überschreiten. Reservieren Sie sicheren Expansionsraum für Temperaturänderungen.

6.Verbotene Zusatzstoffe: Geben Sie keine harten Feststoffpartikel mit hoher Härte in den Tank, da die PTFE-Auskleidungsoberfläche durch langfristige Reibung abgenutzt wird.

Standard-Wartungshandbuch

· Regelmäßige Inspektion der Auskleidung: Führen Sie alle 6 Monate eine vollwandige 10-kV-Funkenleckerkennung durch und konzentrieren Sie sich dabei auf die Schweißpositionen von Mannloch, Düse und Boden, um winzige Schäden rechtzeitig zu erkennen.

· Regelmäßige Tankreinigung: Verwenden Sie nach einer mittleren Entleerung ein verträgliches neutrales Lösungsmittel, um Rückstände an der Innenwand zu entfernen. Reinigen Sie den Tank nicht mit einer Stahldrahtbürste oder einem harten Schaber.

· Wartung der Flanschdichtung: Überprüfen Sie vierteljährlich die PTFE-Dichtungen aller Flansche und ersetzen Sie durch Alterung verformte Dichtungen, um ein Eindringen von Flüssigkeit an den Verbindungsteilen zu verhindern.

· Temperaturüberwachung: Zeichnen Sie täglich die Temperatur des Speichermediums auf. Ein langfristiger Dauerbetrieb über 200 °C verkürzt die Lebensdauer der Auskleidung.

· Außenhüllenschutz: Bei im Freien aufgestellten Schiffen alle 2 Jahre Rostschutzfarbe auf die Außenhülle aus Kohlenstoffstahl sprühen, um das Eindringen von Rost in die Hülle zu verhindern.

· Ersatzteilmanagement: Lagern Sie passende PTFE-ausgekleidete Dichtungen und Düsen im Lager und ersetzen Sie beschädigte Zubehörteile rechtzeitig anstelle gewöhnlicher Metallteile.

FAQ

F1: Kann dieser mit PTFE ausgekleidete, korrosionsbeständige Lagerbehälter hochkonzentrierte Flusssäure langfristig lagern?

A: Ja, die 5 mm dicke integrierte nahtlose PTFE-Auskleidung kann das HF-Medium viele Jahre lang stabil speichern, ohne dass es zu Leckagen kommt.

F2: Ist der Tank mit konischem Boden für die automatische vollständige Entleerung korrosiver Flüssigkeiten verfügbar?

A: Wir unterstützen eine maßgeschneiderte konische Bodenstruktur und ein passendes PTFE-ausgekleidetes Auslassventil für eine vollständige Flüssigkeitsentleerung.

F3: Wie hoch ist der maximale Unterdruck, den der korrosionsbeständige Behälter während der Lagerung flüchtiger Flüssigkeiten aushalten kann?

A: Stabiler Betrieb unter -0,07 MPa Mikrounterdruck, nicht in tieferen Vakuumumgebungen verwenden.

F4: Können Sie vor der Vereinbarung einer Großbestellung einen Testbericht zur Medienkompatibilität vorlegen?

A: Kostenlose Unterstützung für mittlere Korrosionsanalysen und Testdaten für Kunden aus der Fluorchemie- und Halbleiterbranche.
