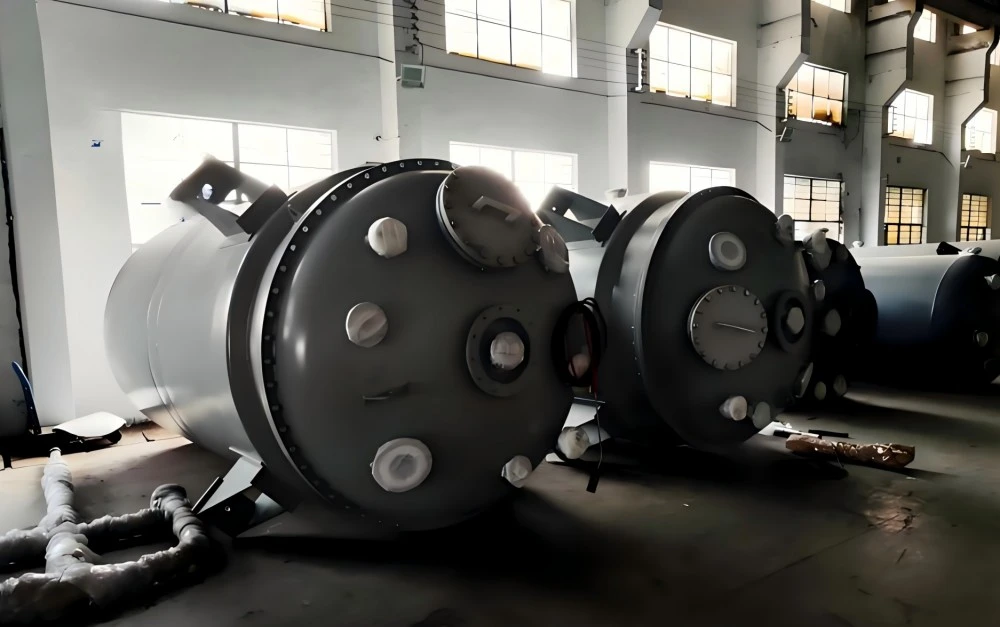

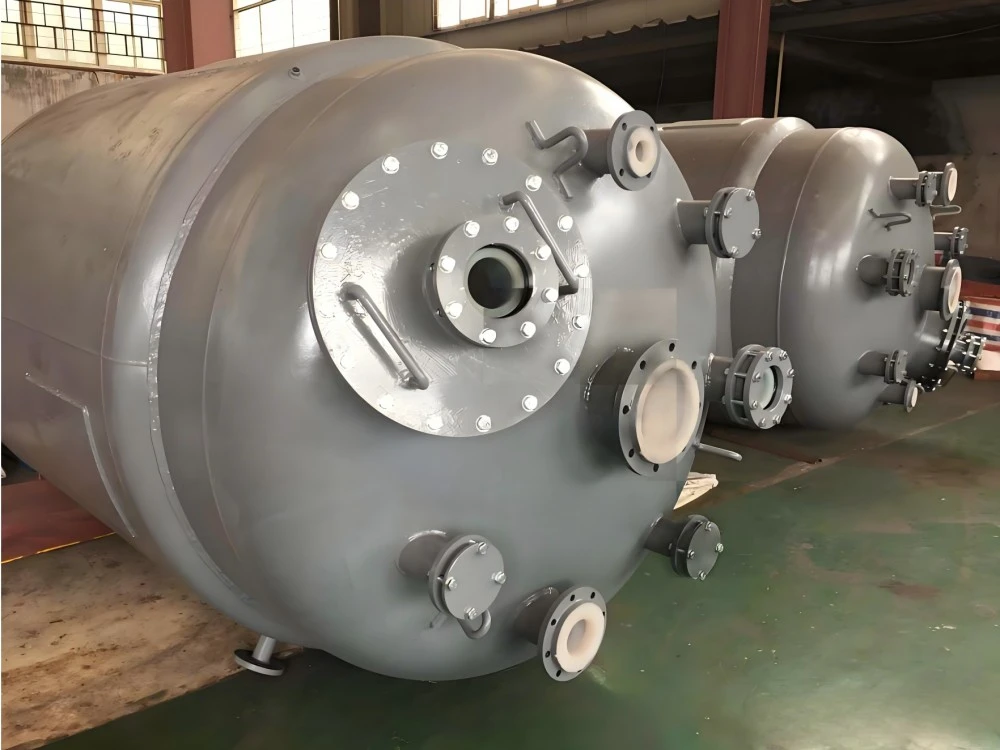

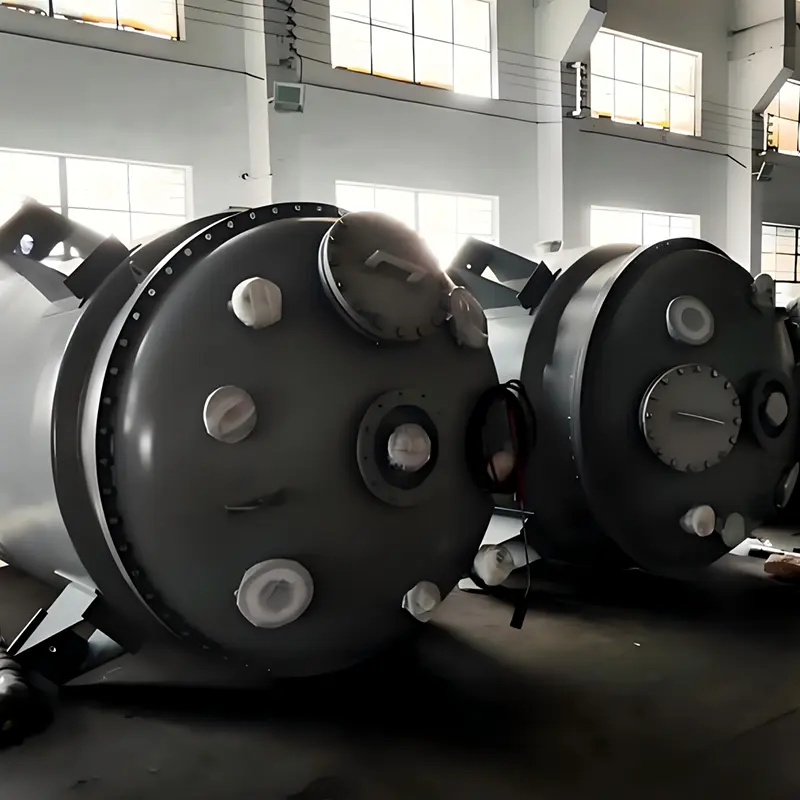

Mit PTFE ausgekleideter Auffangbehälter für industrielle chemische Prozesse

Der mit PTFE ausgekleidete Aufnahmetank für industrielle chemische Prozesse ist ein spezieller Zwischensammelbehälter, der unabhängig von der Zhuoyan-Fabrik in China entwickelt wurde und ausschließlich kontinuierliche Produktionslinien für die chemische Synthese und Rektifikation unterstützt. Im Gegensatz zu großvolumigen Lagertanks für Rohstoffe zeichnet sich dieser Aufnahmetank durch ein kleines, kompaktes Volumen, eine schnelle Medienübertragungsschnittstelle und eine stabile Vakuumtragfähigkeit aus und wird speziell zum vorübergehenden Sammeln von stark korrodiertem Destillat, kondensierter Flüssigkeit und Reaktionsabfluss verwendet, der in Front-End-Reaktoren und Destillationstürmen erzeugt wird.

Die integrierte nahtlose PTFE-Auskleidung verhindert eine Kreuzkontamination des Mediums beim Wechsel der Produktionschargen und standardisierte Flanschgrößen ermöglichen ein schnelles Andocken an verschiedene mit Fluor ausgekleidete Prozessgeräte. Es ist in umfassenden Produktionssystemen für Fluorchemikalien, Pharmazeutika und neue Energien weit verbreitet und verfügt über stabile Lieferaufzeichnungen an Chemiefabriken in Südostasien und im Nahen Osten.

Was ist ein mit PTFE ausgekleideter Auffangbehälter für industrielle chemische Prozesse?

Der mit PTFE ausgekleidete Aufnahmetank für industrielle chemische Prozesse ist ein Pufferbehälter für kleinen bis mittleren Druck mit Kohlenstoffstahlmantel und nahtloser natriumaktivierter PTFE-Innenauskleidung, der speziell am Auslassende von Reaktoren und Destillationskolonnen in geschlossenen chemischen Prozessleitungen angebracht ist. Seine Kernfunktion ist die sofortige Aufnahme, vorübergehende Pufferung und Übergangsförderung von Hochtemperatur-, Säure-Base- und Fluor-haltigen kondensierten Medien. Im Vergleich zu herkömmlichen Lagertanks verfügt er über mehrere Standard-Prozessdüsen an der Oberseite und an den Seitenwänden, die an Zuführ-, Vakuumpumpen-, Probenahme- und Flüssigkeitsstanderkennungsleitungen angepasst sind. Der gesamte Tank verfügt über eine totwinkelfreie Auskleidungskonstruktion, um zu verhindern, dass Restmedium eine Chargenübergreifende Verschmutzung verursacht. Die Struktur ist für die kontinuierliche Produktionsumschaltung in kurzen Zyklen optimiert und passt sich so den intermittierenden und 24-Stunden-Zyklus-Arbeitsbedingungen industrieller Prozesse perfekt an.

Kern-Wettbewerbsvorteile

· Spezielles, prozessabgestimmtes Multi-Düsen-Design. Reservierter Vakuumanschluss, Probenahmeanschluss, Flüssigkeitsstandanschluss und Auslassanschluss an festen Positionen ermöglichen ein einmaliges Andocken an Destillationskolonne, Kondensator und ausgekleidete Rohrleitung ohne sekundäre Transformation und verkürzen den Installationszyklus der Produktionslinie erheblich.

· Stabile Unterdruckanpassung für die Destillation. Integrierte vakuumgeklebte PTFE-Auskleidung, die eng mit dem Stahlgehäuse verbunden ist, kann in einer langfristigen Vakuumdestillationsumgebung von -0,09 MPa stabil laufen, keine Gefahr der Blasenbildung oder Ablösung der Auskleidung während der mittleren Kondensation.

· Kompakte Layout-Anpassung für kleine Volumina. Standard-Volumenbereich von 50 bis 3.000 Litern, geringe Stellfläche, kann auf Plattformhalterungen über Geräten installiert werden, ohne große Lagerfläche auf dem Boden der Fabrik zu beanspruchen.

· Null-Totwinkel-Auskleidung zur Vermeidung von Medienrückständen. Alle Innenwandecken und Düsenschweißpositionen sind vollständig mit nahtlosem PTFE-Material umwickelt, es gibt keine versteckten Medienrückhaltelücken und garantieren effektiv hochreine Produktionsstandards für pharmazeutische und elektronische Chemieprojekte.

· Schneller Chargenwechsel und einfache Reinigung. Die glatte innere PTFE-Oberfläche verringert die Anhaftung des Mediums, die Bodenstruktur mit schneller Entleerung verkürzt die Tankreinigungszeit zwischen verschiedenen Formelchargen und verbessert die Gesamtproduktionseffizienz.

· Einheitliches Standardschnittstellensystem Alle Flansche entsprechen dem einheitlichen Korrosionsschutzstandard HG20536 und können austauschbar mit PTFE-ausgekleideten Reaktor-, Säulen- und Rohranschlüssen der gesamten Zhuoyan-Serie kombiniert werden, um eine unterstützende Beschaffung aus einer Hand zu ermöglichen.

Vollständige technische Spezifikationstabelle

Vorschläge zur Auswahl professioneller Models

1. Wählen Sie das Volumen basierend auf dem Produktionszyklus aus

Häufiger Wechselprozess für kurze Chargen: Wählen Sie einen 50-l-500-l-Mini-Auffangtank; 24-Stunden-Produktionslinie für kontinuierliche Gleichrichtung: Verwenden Sie ein mittelgroßes Modell mit 1000 l bis 3000 l, um die Entladungsfrequenz zu reduzieren.

2. Wählen Sie die Futterstärke entsprechend der Mediumseigenschaft

Gewöhnliche Säure, organisches Lösungsmittel: 3 mm Standard-PTFE-Auskleidung; Flusssäure, fluoriertes Kondensatmedium: Upgrade auf 4 mm dicke, nahtlose Auskleidung.

3.Vakuum-Arbeitsbedingungsanpassung

Wenn das Destillationssystem langfristig unter einem Vakuum von unter -0,07 MPa läuft, informieren Sie unser technisches Team, um den Vakuumklebeprozess für die Tankauskleidung zu verstärken.

4. Bestätigung der passenden Geräteschnittstelle

Geben Sie die Flanschgröße und die Düsenanzahl Ihres vorderen Reaktors/Ihrer Destillationskolonne an. Wir passen die Düsenanordnung des Aufnahmetanks kostenlos an, um ein nahtloses Andocken zu ermöglichen.

5. Differenzierung der Installationsumgebung

Hängende Installation der Plattform: Bereitstellung von Zubehör für feste Halterungen für leichte Beanspruchung; Bodenunabhängige Platzierung: Verdickte, rutschfeste Grundstruktur individuell angepasst.

Gesamter Produktions- und QC-Inspektionsablauf

· Präzisionsbearbeitung des Stahlgehäuses. Vollständiges Polieren aller Schweißnähte an Düsen und Tankkörpern, Entfetten bei hohen Temperaturen, um innere Schweißspannungen zu beseitigen und eine Delaminierung der Auskleidung durch thermische Verformung zu vermeiden.

· Standard-Sandstrahlen der Güteklasse Sa2,5. Gleichmäßige Aufraubehandlung der Innenwand zur Maximierung der Haftkraft der PTFE-Folie und Gewährleistung einer langfristigen Stabilität des Vakuumbetriebs.

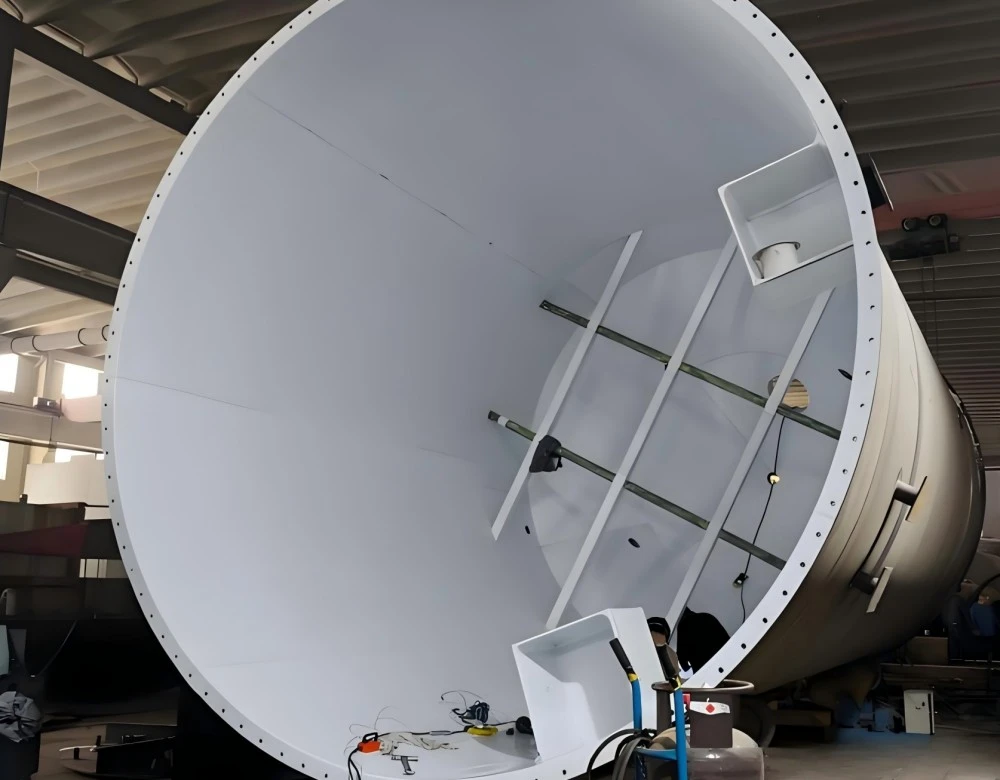

· Natriumaktivierungs-Vakuumlaminierung. Importierte PTFE-Folie nach spezieller Aktivierungsbehandlung, nahtloses Vakuumkleben in einer sauberen Werkstatt mit 10.000 Güteklassen, doppeltes PFA-Schweißen an allen Düsenverbindungen.

· Ganzwandige 10-KV-Funkenscan-Inspektion. Überprüfen Sie nacheinander jede Innenecke und die Position der Düsenauskleidung, um winzige Auskleidungslücken zu finden, die zu Mediumleckagen führen können.

· Hydraulikdruckhaltetest: 1,2-facher Wasserdrucktest, Druck 30 Minuten lang ohne Druckabfall halten, um die Gesamtdichtheit zu bestätigen.

· Fertige Reinigung und Schutzverpackung. Entfernen Sie Werkstattstaub im Tank, verschließen Sie alle Düsen mit PTFE-Schutzkappen und verwenden Sie eine verstärkte Holzkiste für den Seetransport.

FAQ

F1: Kann dieser mit PTFE ausgekleidete Aufnahmetank für industrielle chemische Prozesse bei langer Vakuumdestillation stabil funktionieren?

A: Ja, die integrierte vakuumgeklebte Auskleidung kann kontinuierlich einen Unterdruck von -0,09 MPa aushalten, ohne dass beim Sammeln des Kondensats Blasen entstehen oder sich lösen.

F2: Welche Volumengröße ist für die Produktionslinie für die intermittierende pharmazeutische Synthese geeignet?

A: Für pharmazeutische Werkstätten mit häufigem Wechsel der Rezepturchargen wird ein kleiner Auffangtank mit 50 bis 500 Litern empfohlen.

F3: Können Sie die Anzahl und Position der reservierten Düsen des Tanks nach Bedarf anpassen?

A: Wir passen die Anordnung der Zufuhr-, Vakuum- und Probenahmeanschlüsse vollständig an die Pipeline-Zeichnung der Produktionslinie des Kunden an.

F4: Weist der Aufnahmetank mittlere Totwinkel für Rückstände auf, die die Produktion hochreiner Produkte beeinträchtigen?

A: Alle inneren Schweiß- und Düsenpositionen sind vollständig von einer nahtlosen PTFE-Auskleidung umhüllt, es gibt keine tote Winkel-Medium-Retentionsstruktur.

F5: Wie lange ist die Garantiezeit der PTFE-Auskleidung für diesen Prozessaufnahmetank?

A: Für die gesamte PTFE-Auskleidung gilt eine weltweite 5-Jahres-Garantie, ausgenommen künstliche Kratzer und Fehlbedienungsschäden.

F6: Kann es als Komplettset mit Ihrer PTFE-ausgekleideten Destillationskolonne und Ihrem Reaktor kombiniert werden?

A: Alle Flanschstandards sind vereinheitlicht und unterstützen die Beschaffung der kompletten Prozessausrüstung, einschließlich Reaktor, Kolonne und Aufnahmetank, aus einer Hand.
