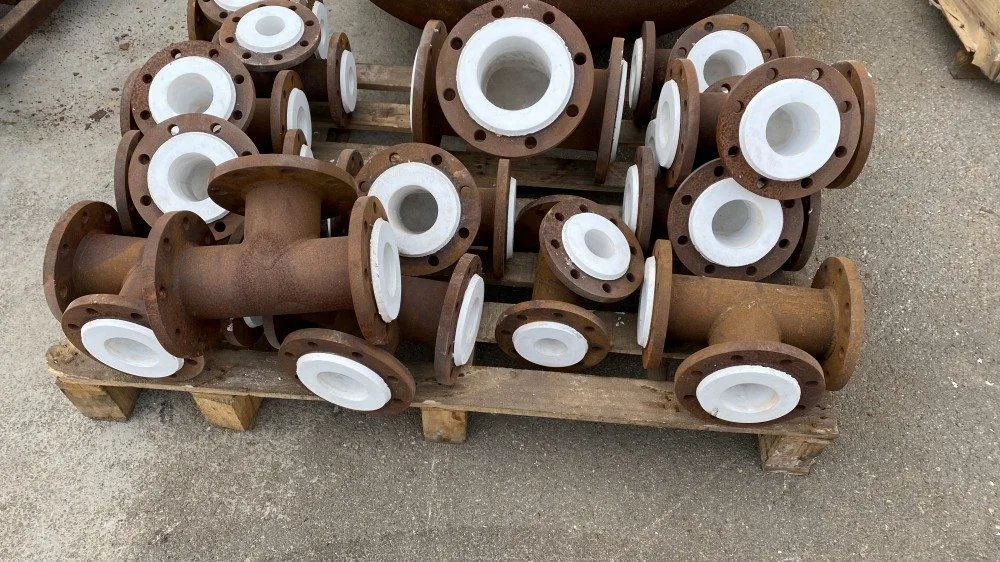

Säurebeständiges Chemikalien-T-Stück mit PTFE-Auskleidung

Das mit PTFE ausgekleidete, säurebeständige Chemikalien-T-Stück von Zhuoyan ist eine Rohrverschraubung, die für die chemische Beständigkeit in industriellen Rohrleitungssystemen ausgelegt ist. Das Produkt verfügt über eine Metallaußenhülle in Kombination mit einer inneren PTFE-Auskleidung und nutzt die mechanische Festigkeit von Stahl und die chemische Inertheit von PTFE. Die T-Struktur umfasst ein Hauptrohr und ein Abzweigrohr, die eine „T“-Form bilden und eine Flüssigkeitsumleitung oder -konvergenz in Rohrleitungsnetzen ermöglichen. Diese Auskleidungstechnologie verhindert den direkten Kontakt zwischen korrosiven Medien und dem Metallsubstrat, wodurch das Risiko korrosionsbedingter Leckagen verringert und die Lebensdauer verlängert wird. Zhuoyan PTFE-ausgekleidete T-Stücke werden unter Berücksichtigung der Auskleidungsdichte und Dickenkonsistenz hergestellt, um den industriellen Anforderungen gerecht zu werden.

Was ist ein säurebeständiges chemisches T-Stück mit PTFE-Leitung?

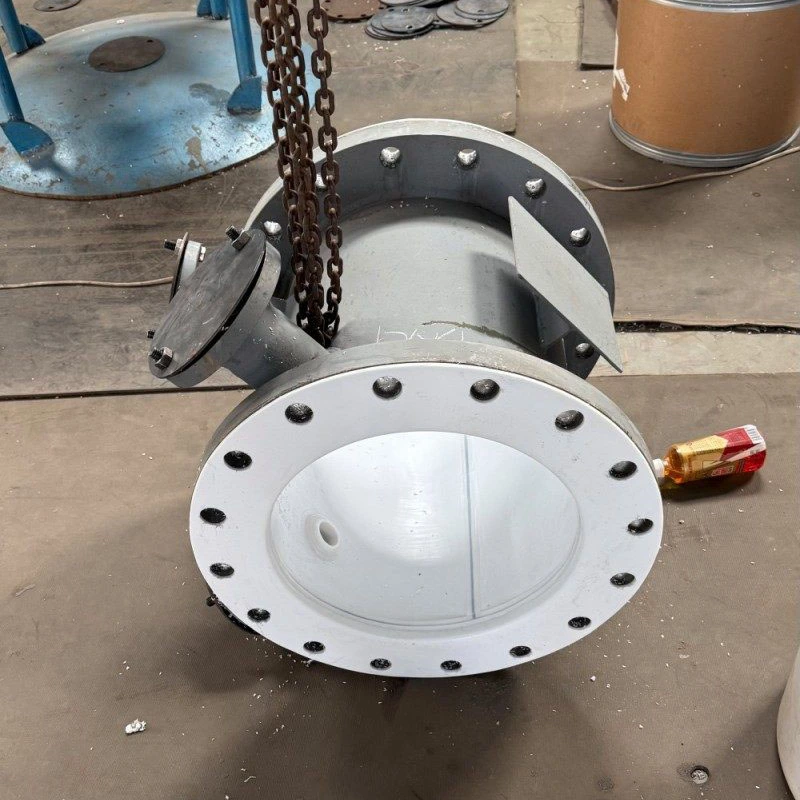

Ein mit PTFE ausgekleidetes, säurebeständiges Chemie-T-Stück (auch als PTFE-ausgekleidetes T-Stück oder Chemie-T-Stück bezeichnet) ist eine Rohrleitungskomponente, die aus einem Metallkörper besteht, der an der Innenfläche mit Polytetrafluorethylen (PTFE) ausgekleidet ist. Es dient als Abzweigverbindung in Rohrleitungssystemen und ermöglicht die Aufteilung des Durchflusses von einem Einlass in zwei Auslässe oder die Kombination von zwei Einlässen in einen Auslass. Die PTFE-Auskleidung fungiert als Barriere zwischen der transportierten Flüssigkeit und dem Metallmantel und schützt das Rohr vor chemischen Angriffen. Dieses Design ist besonders relevant für Anwendungen mit aggressiven Chemikalien, hochreinen Medien oder erhöhten Temperaturen, bei denen Standard-Metallarmaturen unter Korrosion oder Verschmutzung leiden würden. Mit PTFE ausgekleidete, säurebeständige Chemie-T-Stücke sind in den Konfigurationen „gleiches T-Stück“ und „Reduzier-T-Stück“ erhältlich und können in verschiedenen Größen für unterschiedliche Rohrdurchmesser hergestellt werden.

Anwendungen

Mit PTFE ausgekleidete, säurebeständige Chemie-T-Stücke werden in industriellen Rohrleitungssystemen verwendet, die korrosive Flüssigkeiten, hochreine Flüssigkeiten oder Medien transportieren, die eine Kontaminationskontrolle erfordern.

Zu den gängigen Anwendungsgebieten gehören:

· Chemische Industrie:Transport von starken Säuren (Schwefelsäure, Salpetersäure, Salzsäure), starken Laugen (Natriumhydroxid, Kaliumhydroxid) und organischen Lösungsmitteln in Chemieanlagen.

· Pharmazeutische Industrie:Förderung hochreiner Reagenzien und Wirkstoffe, bei denen die Produktreinheit gewahrt bleiben muss.

· Petrochemie und Öl und Gas:Verarbeitung und Transport von korrosiven Kohlenwasserstoffen, Sauergas und chemischen Zusatzstoffen.

· Wasseraufbereitung:Umgang mit korrosiven Behandlungschemikalien, Bleichmitteln und Abwasser mit aggressiven Bestandteilen.

· Lebensmittelverarbeitung:Transfer von sauren oder alkalischen Lebensmittelzutaten und Reinigungslösungen, wo Hygiene und Korrosionsbeständigkeit erforderlich sind.

· Halbleiterindustrie:Lieferung von Reinstwasser und hochreinen chemischen Reagenzien in der Elektronikfertigung.

Typische Szenarien sind:

· Säuretransferleitungen:Transport von konzentrierter Schwefelsäure, Salpetersäure oder Salzsäure in Chemieanlagen.

· Laugenverarbeitungssysteme:Umgang mit Natriumhydroxid- oder Kaliumhydroxidlösungen in der Zellstoff- und Papier-, Textil- und chemischen Verarbeitung.

· Lösungsmittelabgabesysteme:Förderung organischer Lösungsmittel wie Toluol, Xylol und chlorierter Kohlenwasserstoffe, wo Kohlenstoffstahl anfällig für Angriffe wäre.

· Hochreine Wassersysteme:Verteilung von entionisiertem Wasser oder Reinstwasser in Pharma- und Halbleiteranlagen zur Vermeidung metallischer Verunreinigungen.

· Abfallbehandlungssysteme:Umgang mit korrosiven Abwässern und chemischen Abfallströmen in Umweltaufbereitungsanlagen.

Funktionsprinzip und Herstellungsprozess

Funktionsprinzip

Die PTFE-Auskleidung fungiert als chemisch inerte Isolationsschicht zwischen dem korrosiven Medium und der Metallhülle. PTFE (Polytetrafluorethylen) ist ein Fluorpolymer mit einer Kohlenstoff-Fluor-Bindungsstruktur, das eine hohe chemische Stabilität bietet. Das Material ist beständig gegen Angriffe durch die meisten Säuren, Laugen und organischen Lösungsmittel, mit Ausnahme von geschmolzenen Alkalimetallen, elementarem Fluor und bestimmten fluorierten Verbindungen bei erhöhten Temperaturen. Diese Trägheit ermöglicht es dem T-Stück, aggressive Medien zu transportieren, ohne die Integrität der metallischen Außenhülle zu beeinträchtigen. Das Metallgehäuse bietet strukturelle Festigkeit, um Systemdruck und mechanischen Belastungen standzuhalten, während die PTFE-Auskleidung die chemische Kompatibilität mit der Prozessflüssigkeit gewährleistet.

Herstellungsprozesse

Für PTFE-Auskleidungen werden hauptsächlich zwei Herstellungsmethoden verwendet:

1. Pulverformen (isostatisches / Kompressionsformen)
PTFE-Pulver wird in den Hohlraum der T-Form gefüllt und einem isostatischen Hochdruckpressen (typischerweise etwa 30 MPa) unterzogen, gefolgt von einem Sinterprozess, um eine dichte, gleichmäßige Auskleidungsschicht zu bilden. Dieser Prozess führt zu einer höheren Belagdichte und einer verbesserten Leistung.

2. Extrusionsmethode (Push).
PTFE-Pulver wird in Schlauchform extrudiert und dann in das Metallrohr gezogen. Dieses Verfahren wird vor allem für kleinere Durchmesser (bis DN100) und Anwendungen mit geringerem Unterdruck eingesetzt.

Nach der Bildung der Auskleidung umfasst der Montageprozess das Schweißen der Metallgehäusekomponenten und das Anbringen von Flanschen gemäß Standardspezifikationen, um die Integrität der Verbindung und die Dichtleistung sicherzustellen.

Vorsichtsmaßnahmen bei der Verwendung

Um eine optimale Lebensdauer und einen sicheren Betrieb von PTFE-ausgekleideten T-Stücken zu gewährleisten, sollten folgende Punkte beachtet werden:

1. Temperatur- und Druckgrenzen:

· Betriebstemperaturbereich: -180 °C bis +160 °C unter Überdruck.

· Druckstufe: Im Allgemeinen bis zu 2,5–3,0 MPa, abhängig von Größe und Prozess.

2. Installation:

· Flanschdichtflächen müssen vor dem Einbau vor Kratzern, Schnitten oder Stößen geschützt werden.

· Führen Sie keine Schweiß-, Schneid- oder Flammenerwärmungen am Metallkörper durch, nachdem die Auskleidung angebracht wurde. Halten Sie einen Abstand von mindestens 1 Meter zu Wärmequellen ein.

· Verwenden Sie beim Verschrauben von Flanschverbindungen geeignete Dichtungen und Drehmomentangaben.

3. Lagerung:

· An einem überdachten Ort ohne direkte Sonneneinstrahlung und Regen aufbewahren.

· Vermeiden Sie schweres Stapeln oder Stöße, die die Auskleidung beschädigen könnten.

4. Einschränkungen:

· PTFE ist nicht für geschmolzene Alkalimetalle, elementares Fluor oder bestimmte fluorierte Verbindungen wie Chlortrifluorid und Uranhexafluorid geeignet.

· Temperatur- und Druckgrenzen sollten nicht gleichzeitig überschritten werden; Höhere Temperaturen können den maximal zulässigen Druck verringern.

FAQ

F1: Welche Chemikalien können mit PTFE ausgekleidete T-Stücke verarbeiten?
A1:PTFE ist beständig gegen die meisten Säuren, Laugen und organischen Lösungsmittel. Es ist mit Schwefelsäure, Salpetersäure, Salzsäure, Natriumhydroxid und vielen organischen Lösungsmitteln kompatibel. Ausnahmen sind geschmolzene Alkalimetalle, elementares Fluor und bestimmte fluorierte Verbindungen bei erhöhten Temperaturen.

F2: Welchen Temperaturbereich unterstützen diese T-Shirts?
A2:PTFE-ausgekleidete T-Stücke können unter Überdruck von -180 °C bis +160 °C verwendet werden. Je nach Herstellungsverfahren sind die Temperaturgrenzen unter Vakuumbedingungen niedriger.

F3: Welche Größen sind für T-Stücke mit PTFE-Auskleidung erhältlich?
A3:Die Standardgrößen reichen im Allgemeinen von DN15 (1/2") bis DN600 (24"), wobei sowohl gleiche T-Stücke als auch reduzierende T-Stück-Konfigurationen erhältlich sind. Für spezifische Projektanforderungen können Sondergrößen hergestellt werden.

F4: Wie wird die Qualität der PTFE-Auskleidung geprüft?
A4:Die Integrität der Auskleidung wird üblicherweise durch Funkentests (Erkennung elektrischer Entladungen) bei bestimmten Spannungen (typischerweise 10–25 KVA) getestet, um etwaige Nadellöcher oder Defekte in der Auskleidungsschicht zu identifizieren. An fertigen Armaturen werden auch hydrostatische Druckprüfungen durchgeführt.

F5: Können mit PTFE ausgekleidete T-Stücke unter Vakuumbedingungen verwendet werden?
A5:Ja. Durch isostatisches Pressen hergestellte Produkte können unter Vakuumbedingungen verwendet werden. Die maximale Betriebstemperatur unter Vakuumbedingungen hängt von der jeweiligen Herstellungsmethode ab.
