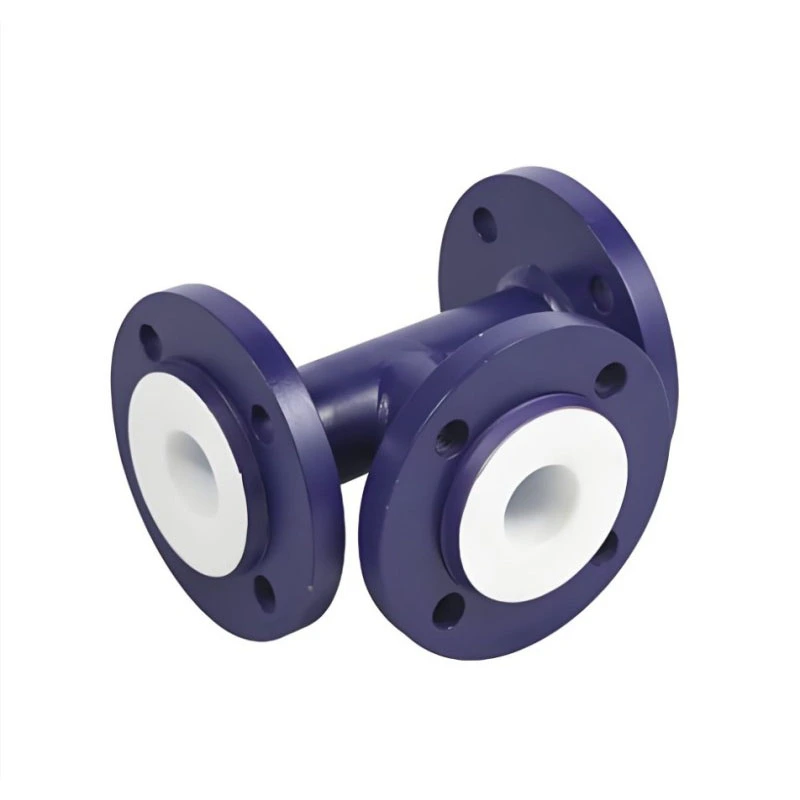

Säurebeständiges T-Stück mit PTFE-Auskleidung

Das mit PTFE ausgekleidete, säurebeständige T-Stück ist ein Dreiwege-Rohranschlussstück, das speziell für die Zufuhr von sauren Medien optimiert wurde. In Rohrleitungsnetzen für Säurechemikalien übernehmen T-Stücke Aufgaben zur Strömungsaufteilung, Zusammenführung und Bypass-Umleitung. Die Drei-Wege-Kreuzung ist anfällig für turbulente Verschmutzungen, die gewöhnliche Metall-T-Stücke oder billige gespritzte Fittings leicht abnutzen und zu frühzeitigen Leckagen führen. Dieses Säure-Spezial-T-Stück besteht aus Kohlenstoffstahl für den drucktragenden Außenkörper und einer vollflächigen, nahtlosen PTFE-Innenauskleidung an allen Abzweigverbindungen. Es kann mit ausgekleideten Rohrbögen, geraden Rohren und Reduzierstücken zusammenarbeiten, um ein vollständiges geschlossenes Säure-Flüssigkeits-Fördernetzwerk aufzubauen, das in Beizwerkstätten, Anlagen für anorganische Säuren und Abfallsäurerecyclingstationen in Chemieparks in Südostasien und im Nahen Osten weit verbreitet ist.

Funktionsprinzip

1. Funktionsprinzip des Materials

· Außenkörpermaterial: T-Körper aus geschmiedetem Kohlenstoffstahl, sorgt für mechanische Festigkeit, hält dem Innendruck der Rohrleitung, der thermischen Ausdehnungsspannung und den äußeren Installationseinflüssen stand; Der Schmiedeprozess eliminiert interne Porositätsfehler im Gussteil und eignet sich für den langfristigen zyklischen Betrieb von Rohrleitungen mit saurem Medium.

· Innere Korrosionsschutzbarriere: Natriumaktivierte PTFE-Folie ist vakuumlaminiert auf den inneren T-Hohlraum, einschließlich Dreiwege-Kreuzungsverbindung, Abzweigbohrungen und Flanschdichtflächen. Chemisch inertes PTFE bildet eine kontinuierliche Isolationsschicht, verhindert, dass saure Flüssigkeit mit dem Metallsubstrat in Berührung kommt, und verhindert durch turbulente Strömung verursachte Spaltkorrosion an der T-Stück-Kreuzung. Keine freiliegenden Metallpunkte innerhalb der gesamten Armatur.

2. Abgestimmter unterstützender Produktions- und Standortprozess

1. Montageprozess für vorgefertigte Rohrleitungen:Passt zu den werkseitig vorgefertigten Rohrkufen für die Säureabgabe; T-Stücke werden in der Werkstatt vormontiert, wodurch risikoreiche Heißarbeiten vor Ort in Säurewerkstätten reduziert werden.

2. Prozess zur Umleitung und Konvergenz saurer Flüssigkeiten:Wird für die Aufteilung des Hauptrohrstroms auf mehrere Zweigleitungen zur Säureversorgung oder für die Zusammenführung von Abfallsäureströmen aus mehreren Quellen in die öffentliche Hauptsammelleitung angewendet.

3. Bypass-Probenahme- und Sicherheitsentlastungszweigprozess:Reserve-T-Stück für den Online-Probenahmeanschluss für saure Flüssigkeiten oder Sicherheitsüberlaufzweig der peripheren Rohrleitung des Säurelagertanks.

4. Kompletter, mit Fluor ausgekleideter Prozess mit geschlossenem Kreislauf:Verbinden Sie sich mit dem mit PTFE ausgekleideten säurebeständigen Lagertank, der Förderleitung und dem Winkelstück, bilden Sie ein vollständig isoliertes, geschlossenes Zirkulationssystem für das Säuremedium und vermeiden Sie das Austreten von Säurenebel.

Vollständige technische Spezifikationstabelle

Vorschläge zur Auswahl professioneller Models

1. Auswahl der T-Stück-Form: Hauptrohr und Abzweigrohr mit gleichem Kaliber, T-Stück mit gleichem Durchmesser wählen; Wenn der Abzweigstrom die Rohrgröße verkleinern muss, wählen Sie das Reduzier-T-Stück, um es an das tatsächliche Rohrkaliber anzupassen.

2. Auswahl der Auskleidungsdicke: Statischer Fluss, gewöhnliche verdünnte anorganische Säure, Auswahl einer standardmäßigen 2-mm-Auskleidung; hochkonzentrierte Säure mit starker turbulenter Auswaschung an der Drei-Wege-Kreuzung, Upgrade auf 3 mm dicke PTFE-Auskleidung.

3. Beurteilung des Strömungszustands: Wenn die Abzweigstelle häufigen Strömungswechseln und heftigen turbulenten Stößen ausgesetzt ist, informieren Sie das technische Team, um das lokale Auskleidungsverbindungsfahrzeug an der Kreuzung in drei Richtungen zu verbessern.

4. Anforderungen an die Flanschanpassung: Der vollständig ausgekleidete HG20536-Flansch muss verwendet werden. Nicht mit gewöhnlichen, nicht ausgekleideten Metallflanschen mischen. Vermeiden Sie Säurekorrosion am Verbindungsspalt.

5. Prozessorientierte Konfiguration: Bestätigen Sie für die Probenahme-/Überlauf-Bypass-Abzweigung die Position der Abzweigungsöffnung und die Abzweigungslänge im Voraus für die werkseitige Vorfertigung und verbieten Sie vor Ort Sekundärbohrungen am T-Stück.

Vergleichstabelle zur Produktleistung

Warum sollten Sie sich für Zhuoyan als säurebeständiges T-Stück entscheiden?

1. Geschmiedeter T-Stück-Rohling als Rohmaterial, minderwertiges gegossenes T-Stück aufgeben, versteckte Sandlochdefekte beseitigen, die zu einem Versagen beim Eindringen des Säuremediums führen können.

2. Konzentrieren Sie sich auf die Verstärkungsbehandlung für Dreiwege-Kreuzungsverbindungen. Dieser anfällige turbulente Scheuerbereich erhält ein verbessertes Vakuum-Laminierungsgerät, wodurch die Ausfallrate von T-Stück-Positionslecks in Säureleitungen erheblich gesenkt wird.

3. Strenger doppelter Inspektionsstandard: Spezielle Funkenprüfung mit Schwerpunkt auf Drei-Wege-Kreuzungen zusätzlich zur herkömmlichen vollflächigen Funken- und Hydraulikprüfung.

4. Professioneller technischer Support für saure Medien: Vorschlag für ein Pipeline-Rangierschema entsprechend der Säurekonzentration und den Durchflussparametern des Benutzers.

5. Einheitlicher HG20536-Flanschstandard, nahtloses Andocken an unsere säurebeständig ausgekleideten Rohre, Bögen und Lagertanks der gesamten Serie für die Beschaffung ganzer Rohrleitungen aus einer Hand.

6. Komplette Bereitstellung von Exportdokumenten, kurze Vorlaufzeit für Standard-Lagerspezifikationen, 5 Jahre spezielle Auskleidungsgarantie für Rohrleitungsarmaturen für saure Medien.

FAQ

F1: Kann dieses mit PTFE ausgekleidete, säurebeständige T-Stück für langfristige Rangierleitungen mit hochkonzentrierter Schwefelsäure und Salzsäure verwendet werden?

A: Ja, verwenden Sie die Option einer 3 mm dicken Auskleidung, wenn Sie an einer Kreuzung in drei Richtungen mit hochkonzentrierter Säure und heftigen Turbulenzen konfrontiert werden.

F2: Was ist der Unterschied zwischen einem T-Stück mit gleichem Durchmesser und einem Reduzier-T-Stück?

A: T-Stück mit gleichem Durchmesser bedeutet, dass Hauptrohr und Abzweigrohr den gleichen Nenndurchmesser haben; Das Reduzier-T-Stück wird eingesetzt, wenn der Kaliber der Abzweigrohre kleiner als der der Hauptrohrleitung ist.

F3: Ist das Bohren oder Öffnen vor Ort am T-Stück-Körper erlaubt, um zusätzliche Abzweigungen hinzuzufügen?

A: Streng verboten. Durch Bohren wird die integrierte PTFE-Auskleidung zerstört. Alle Abzweigpositionen und -größen müssen vor der werkseitigen Vorfertigung bestätigt werden.

F4: Kann dieses T-Stück mit einem vorhandenen, mit PTFE ausgekleideten, säurebeständigen Rohrleitungssystem kombiniert werden?

A: Es übernimmt den einheitlichen voll ausgekleideten Flanschstandard HG20536 und kann direkt mit unterstützenden ausgekleideten Rohren, Winkelstücken und Lagertankgeräten zusammengebaut werden.

F5: Welcher Prüfung wird jedes säurebeständige T-Stück vor der Lieferung unterzogen?

A: Jede Armatur wird einem Funkenscan der gesamten Wand unterzogen (Schwerpunktscan der Drei-Wege-Kreuzungsposition) sowie einem hydraulischen Druckhalte-Dichtheitstest.

F6: Welche Artikel fallen unter die Garantie?

A: Geschmiedeter T-Körper aus Kohlenstoffstahl, 10 Jahre Garantie auf die Struktur; 5 Jahre Garantie auf PTFE-Auskleidung, ausgenommen künstliche Kratzer, fehlerhafte Installation und Schäden durch unsachgemäße Medienanwendung.
