Mit PTFE ausgekleidete Chemikalienförderleitung

Mit PTFE ausgekleidete Chemikalienförderleitungen dienen als Rückgrat für den Flüssigkeitstransport in Produktionslinien für korrosive Chemikalien und unterscheiden sich deutlich von Reaktionsbehältern, Lagertanks und Trenntürmen. Gewöhnliche Rohre aus Kohlenstoffstahl unterliegen bei der Beförderung aggressiver Chemikalien einer schnellen Korrosion; Kunststoffrohre können den Arbeitsbedingungen bei hohen Temperaturen nicht standhalten. Diese ausgekleidete Rohrleitung kombiniert die mechanische Festigkeit eines Außenrohrs aus Kohlenstoffstahl und die chemische Inertheit der PTFE-Innenschicht. Jedes gerade Rohr, jeder Winkel, jedes T-Stück und jedes Reduzierstück bildet ein vollständig geschlossenes Fördernetzwerk und ermöglicht die sichere Lieferung von korrosiven Hochtemperaturmedien zwischen Reaktoren, Lagertanks, Rektifikationskolonnen und anderen Prozessgeräten. Weit verbreitet in Chemieparks in Übersee für die geschlossene Zirkulation korrosiver Medien und den Materialtransfer.

Was ist eine mit PTFE ausgekleidete Chemikalienförderleitung?

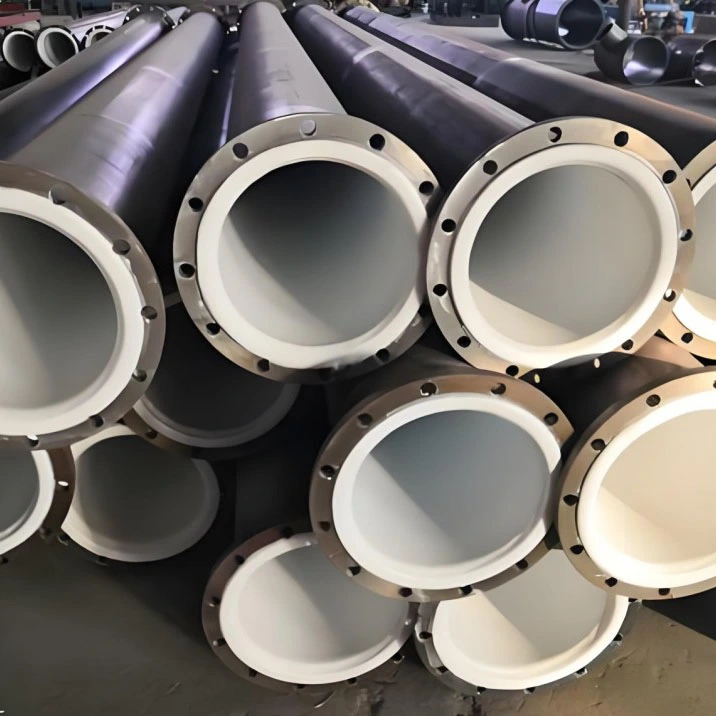

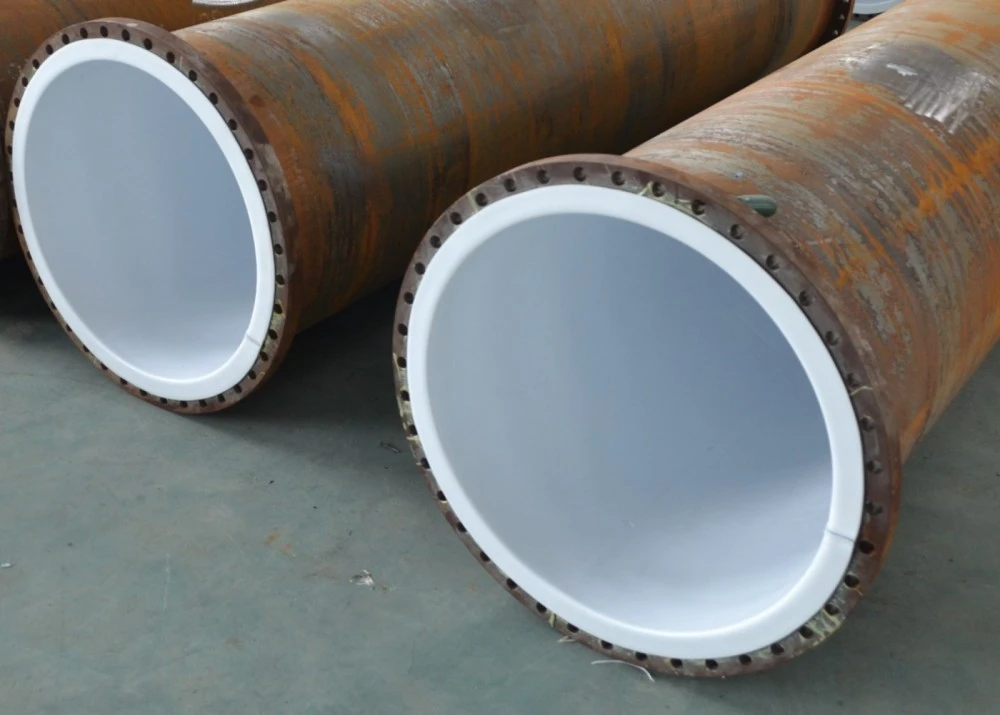

Die mit PTFE ausgekleidete Chemikalienförderleitung ist eine modulare Korrosionsschutzrohrbaugruppe, die aus einem Außenrohr aus Kohlenstoffstahl und einer nahtlosen, vakuumlaminierten PTFE-Innenauskleidung besteht. Das äußere Kohlenstoffstahlrohr trägt den Druck des Rohrleitungssystems, äußere Stöße und die Installationslast. Die dünne, aber dichte PTFE-Auskleidung ist fest mit der Rohrinnenwand verbunden und isoliert das korrosive Fließmedium vom Metallsubstrat. Das komplette Fördersystem besteht aus geraden Rohrabschnitten sowie Stützbögen, T-Stücken, Reduzierstücken und Flanschverbindungen. Es wird ausschließlich für den kontinuierlichen Transport flüssiger oder schlammiger chemischer Medien verwendet, nicht für Reaktionen, Lagerung oder Gas-Flüssigkeits-Trennung. Alle Flanschinnenflächen und Übergangsecken sind vollständig mit PTFE-Material umwickelt, um metallexponierte Korrosions-Totpunkte zu vermeiden.

Vollständige technische Spezifikationstabelle

Kernproduktvorteile

1. Die Verbundstruktur aus zwei Materialien sorgt für ein ausgewogenes Verhältnis zwischen Festigkeit und Korrosionsschutz

Das Außenrohr aus Kohlenstoffstahl garantiert Druckfestigkeit und Schlagfestigkeit. Die nahtlose PTFE-Auskleidung widersteht den meisten säure-, alkali- und fluorhaltigen Fließmedien und übertrifft reine Kunststoffrohre unter Hochtemperatur- und Druckbedingungen.

2. Totpunktfreie, vollständig ausgekleidete Übergangsverbindungen

Rohrinnenbohrungen, Flansche und Schweißübergangsstellen sorgen für eine durchgehende PTFE-Ummantelung. An den Verbindungspunkten ist kein blankes Metall vorhanden, um lokale Spaltkorrosion zu vermeiden, die häufig bei billig ausgekleideten Rohrleitungen auftritt.

3. Passen Sie sich an komplexe Feldlayout-Anforderungen an

Modulares segmentiertes gerades Rohrdesign. Die Länge einzelner Rohre kann individuell angepasst und frei mit Winkelstücken, T-Stücken und Reduzierstücken kombiniert werden, um komplexe Rohrleitungsführungen in der Werkstatt anzupassen und sekundäre Schnittschäden an der Auskleidung vor Ort zu vermeiden.

4. Glatte Innenwand mit geringem Strömungswiderstand

Die ultraglatte PTFE-Innenfläche reduziert den Flüssigkeitswiderstand und Medienrückstände und verringert das Verstopfungsrisiko beim Transport von kristallhaltigen, schlammigen chemischen Rohstoffen. Praktisch für den Chargenwechsel und das Spülen von Rohrleitungen.

5. Breite Kompatibilität mit Betriebsbedingungen

Stabil für einen Temperaturbereich von -180℃ bis 260℃, geeignet für atmosphärische, Überdruck- und mäßige Unterdruckförderung, geeignet für die zirkulierende Übertragung heißer korrosiver chemischer Flüssigkeiten.

6. Einheitliche Matching-Schnittstelle mit Hauptprozessgeräten

Übernehmen Sie den Korrosionsschutzflanschstandard HG20536, verbinden Sie ihn perfekt mit dem PTFE-ausgekleideten Reaktor, dem Lagertank und der Rektifikationskolonne von Zhuoyan und realisieren Sie so die Beschaffung aus einer Hand für das Korrosionsschutz-Fördernetzwerk der gesamten Anlage.

Hauptanwendungsgebiete

Hauptsächlich für den geschlossenen Kreislauftransport korrosiver Flüssigkeiten und Schlammmedien in Chemieindustrieparks eingesetzt, mit Exportnachweisen nach Südostasien und Chemieproduktionsstandorten im Nahen Osten:

1. Produktionslinie für Feinchemikalien: Zirkulierender Transport gemischter Säuren und organischer korrosiver Lösungsmittel

2. Fluorchemische Industrie: Förderung flüssiger Flusssäure- und Fluorsalz-Rohstoffe

3. Neues Energie-Lithium-Material: Lieferung von Elektrolyt-Rohmaterial und Lithium-Salz-Aufschlämmung

4. Pharmazeutische Chemieanlage: Transfer hochreiner korrosiver Zwischenflüssigkeiten

5. Umweltschutz-Abfallflüssigkeitsstation: Transport von konzentriertem saurem und alkalischem Abwasser

6. Petrochemische Hilfswerkstatt: Förderung korrosiver Zusatzstoff-Rohstoffflüssigkeit

Standardproduktionsprozess

1. Schneiden von Kohlenstoffstahlrohren und präzise Endflächenbearbeitung, Entfernen von Graten an der Innenrohröffnung, um ein Durchstechen der PTFE-Auskleidung zu verhindern.

2. Sandstrahlbehandlung der Innenfläche der Güteklasse Sa2,5, Verbesserung der Haftkraft zwischen der Innenwand des Stahlrohrs und der PTFE-Folie.

3. Natriumaktivierungsbehandlung für PTFE-Rohmaterial, spezieller hochtemperaturbeständiger Klebstoff gleichmäßig auftragen.

4. Vakuumunterstützter Klebevorgang in einer sauberen Werkstatt, damit die PTFE-Auskleidung eng an der Innenwand des Stahlrohrs anliegt; Vollständiges PFA-Schmelzschweißen für Flanschübergangspositionen.

5. Segmentweise 10-kV-Funkenscanning-Inspektion, Fokuserkennung an Rohrenden und Flanschübergangsbereichen.

6. Hydraulikdruckhaltetest: Halten Sie den Druck 30 Minuten lang ohne Druckabfall, um die Gesamtdichtheit zu überprüfen.

7. Reinigung des Innenrohrs von Staub, alle Flanschanschlüsse mit PTFE-Schutzkappen verschlossen, gebündelt und für den Versand verpackt.

FAQ

F1: Kann diese mit PTFE ausgekleidete Chemikalienförderleitung flusssäurehaltige Flüssigkeiten transportieren?

A: Ja, bitte wählen Sie eine verbesserte 3 mm dicke PTFE-Auskleidung für Flusssäuremedium, um eine langfristig stabile Förderung zu erreichen.

F2: Was ist die maximale kundenspezifische Länge für einen einzelnen Abschnitt eines ausgekleideten Förderrohrs?

A: Einzelrohre können bis zu einer Länge von 6 m individuell angepasst werden. Bei überlangen Leitungen wird eine modulare Mehrsegment-Kombinationsinstallation eingesetzt.

F3: Kann das Rohrleitungssystem mit vorhandenen PTFE-ausgekleideten Reaktoren und Lagertanks mithalten?

A: Es folgt dem einheitlichen Korrosionsschutzflanschstandard HG20536 und ermöglicht ein nahtloses Andocken mit kompletter, mit Fluor ausgekleideter Prozessausrüstung.

F4: Ist das Schneiden vor Ort für PTFE-ausgekleidete Rohrleitungssegmente zur Chemikalienförderung zulässig?

A: Das Schneiden vor Ort ist verboten. Durch das Schneiden wird die PTFE-Auskleidung zerstört. Bestätigen Sie vor der Bestellung die Layoutabmessungen. Wir liefern vorgefertigte Rohrsegmente.

F5: Welchen Prüfpunkten wird jeder Rohrabschnitt vor der Lieferung unterzogen?

A: Jedes Rohr besteht eine 10-kV-Funkenleckageprüfung und einen doppelten Hydraulikdruckhaltetest, um Auskleidungsfehler auszuschließen.

F6: Was deckt die Garantie für diese Chemikalienförderleitung ab?

A: Für die Rohrschale aus Kohlenstoffstahl gilt eine 10-jährige Garantie auf die Struktur; 5 Jahre Garantie auf PTFE-Auskleidung, ausgenommen künstliche Kratzer und Schäden durch unsachgemäße Installation.
