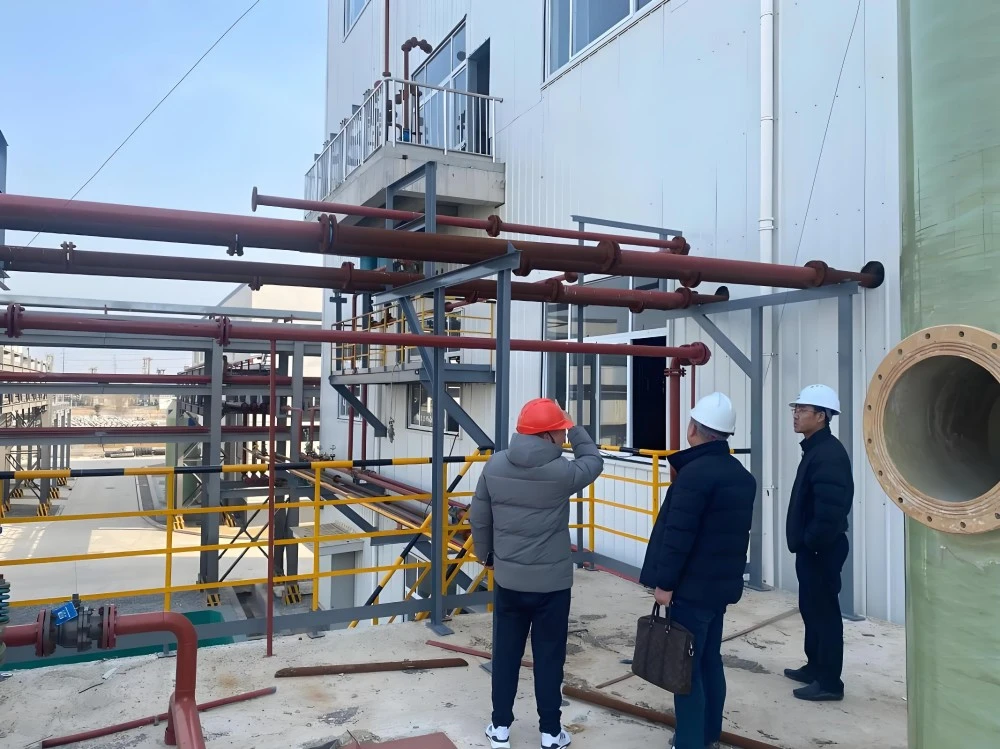

Mit PTFE ausgekleidete industrielle Transportpipeline für Chemikalien

Die von der Zhuoyan-Fabrik in China angebotene PTFE-ausgekleidete industrielle Chemietransportleitung ist ein Verbundrohrsystem, das aus einer Außenhülle aus Kohlenstoffstahl und einer Innenauskleidung aus PTFE (Polytetrafluorethylen) besteht. Die Außenschicht aus Stahl sorgt für mechanische Festigkeit und Druckbelastbarkeit, während die PTFE-Auskleidung Beständigkeit gegen korrosive Chemikalien bietet. Diese Kombination macht die Rohrleitung für den Transport aggressiver Medien in chemischen, pharmazeutischen und industriellen Prozessumgebungen geeignet.

Was ist eine PTFE-ausgekleidete industrielle Chemietransportpipeline?

Eine mit PTFE ausgekleidete industrielle Chemietransportleitung ist ein Kohlenstoffstahlrohr, das innen mit einer Schicht aus PTFE-Kunststoff beschichtet ist. Der PTFE-Liner fungiert als Barriere zwischen der Förderflüssigkeit und der Stahlrohrwand und verhindert so Korrosion der Stahlkonstruktion. Die Auskleidung wird durch Prozesse wie Extrusion, Formpressen oder Blechauskleidung hergestellt und anschließend in das Stahlrohr eingesetzt und befestigt. Das resultierende Produkt vereint die mechanischen Eigenschaften von Stahl mit der chemischen Beständigkeit von PTFE.

Technische Spezifikation

Funktionsprinzip

Die PTFE-Auskleidung isoliert die geförderten korrosiven Medien physikalisch von der Rohrwand aus Kohlenstoffstahl. Die perfluorierte Kohlenstoffstruktur der Auskleidung erzeugt eine Oberfläche, die mit den meisten Chemikalien nicht reagiert und verhindert, dass die Medien mit dem Stahlsubstrat in Kontakt kommen und es korrodieren. Die Außenhülle aus Stahl stützt die Auskleidung und hält dem Systemdruck stand, während die PTFE-Auskleidung ihre Eigenschaften über einen Bereich von Betriebstemperaturen hinweg beibehält. In das Stahlgehäuse sind Entlüftungslöcher eingearbeitet, damit eingedrungene Gase entweichen können. Dadurch wird ein Zusammenfallen des Liners verhindert und eine frühzeitige Anzeige der Integrität des Liners ermöglicht.

Besonderheit

Chemische Inertheit: Die mit PTFE ausgekleidete industrielle Chemikalientransportleitung ist beständig gegen die meisten Säuren, Laugen, organischen Lösungsmittel und chemischen Medien, mit Ausnahme von geschmolzenen Alkalimetallen, elementarem Fluor und bestimmten aromatischen Kohlenwasserstoffen bei erhöhten Temperaturen.

Großer Temperaturbereich: Der Liner behält seine stabile Leistung von -40 °C bis +230 °C bei, ohne bei niedrigen Temperaturen spröde zu werden oder bei hohen Temperaturen zu schmelzen.

Oberfläche mit geringer Reibung: Die PTFE-Auskleidung hat einen niedrigen Reibungskoeffizienten, wodurch der Strömungswiderstand verringert und Materialanhaftungen verhindert werden.

Antihafteigenschaften: Die Oberfläche der Auskleidung weist eine niedrige Oberflächenspannung auf, wodurch das Risiko einer Verstopfung während des Betriebs minimiert wird.

Entlüftungslöcher: Das Stahlgehäuse verfügt über Entlüftungslöcher, um das Entweichen von Gas zu ermöglichen und eine frühzeitige Warnung vor einem Ausfall der Auskleidung zu geben.

Anwendungsbereiche

· Chemische Verarbeitungsanlagen, in denen korrosive Säuren, Laugen und Lösungsmittel verarbeitet werden

· Pharmazeutische Produktion, die den Transfer hochreiner Flüssigkeiten erfordert

· Halbleiterindustrie für chemische Verteilungssysteme

· Feinchemikalienproduktion mit aggressiven Medien

· Kohlechemische Industrie für den Transport korrosiver Schlämme und Gase

· Kraftwerke, die chemische Aufbereitungssysteme betreiben

· Abwasseraufbereitungsanlagen zur Behandlung korrosiver Abwässer

Wie pflegt man es?

Lagerung und Handhabung: Die mit PTFE ausgekleidete industrielle Chemietransportleitung sollte in Innenräumen unter kühlen, trockenen Bedingungen gelagert werden. Endbretter müssen bis zur Installation an Ort und Stelle bleiben, um die Bördelflächen vor Beschädigungen zu schützen. Vermeiden Sie beim Transport, Gegenstände in die Bohrung zu legen oder das Rohr fallen zu lassen, da die Auskleidung relativ weich ist und durch Stöße beschädigt werden kann.

Vorsichtsmaßnahmen bei der Installation: Führen Sie an ausgekleideten Produkten kein Schweißen, Hartlöten, Weichlöten oder Brennschneiden durch, da diese Prozesse die Auskleidung beschädigen und giftige Gase erzeugen können. Bei der Verbindung von PTFE-ausgekleideten Teilen untereinander sind Dichtungen normalerweise nicht erforderlich. Verwenden Sie beim Anschluss an unterschiedliche Materialien (Glas, Keramik usw.) PTFE-Hüllendichtungen oder ähnliche Vorrichtungen.

Inspektion der Entlüftungsöffnungen: Überprüfen Sie die Entlüftungsöffnungen regelmäßig auf Anzeichen von Undichtigkeiten. Wenn Produkt aus den Entlüftungsöffnungen austritt, nehmen Sie das Produkt umgehend außer Betrieb. Blockieren Sie die Entlüftungsöffnungen nicht mit Farbe oder anderen Substanzen.

Anziehen der Schrauben: Ziehen Sie die Schrauben bei Umgebungstemperatur mit einem Drehmomentschlüssel über Kreuz an. Ziehen Sie alle Schrauben mindestens 24 Stunden nach der Inbetriebnahme oder nach dem ersten vollständigen Prozesszyklus erneut an und überprüfen Sie sie dann jährlich erneut.

FAQ

F1: Welche Medien können mit PTFE ausgekleidete Rohre transportieren?
A1:Mit PTFE ausgekleidete Rohre eignen sich für den Transport der meisten Säuren, Laugen, organischen Lösungsmittel und ätzenden Chemikalien. Sie werden nicht für geschmolzene Alkalimetalle, elementares Fluor oder bestimmte aromatische Kohlenwasserstoffe bei erhöhten Temperaturen empfohlen.

F2: Wie hoch ist die Betriebstemperatur?
A2:Das standardmäßig mit PTFE ausgekleidete Rohr arbeitet bei -40 °C bis +230 °C.

F3: Sind beim Anschluss von PTFE-ausgekleideten Rohren Dichtungen erforderlich?
A3:Dichtungen sind normalerweise nicht erforderlich, wenn PTFE-ausgekleidete Artikel mit ähnlichen Produkten verbunden werden. Bei der Verbindung mit unterschiedlichen Materialien werden PTFE-Hüllendichtungen oder ähnliche Vorrichtungen empfohlen.

F4: Wofür werden Lüftungslöcher verwendet?
A4:Entlüftungslöcher ermöglichen das Entweichen eingedrungener Gase zwischen der Auskleidung und der Stahlhülle und verhindern so ein Zusammenfallen der Auskleidung. Sie geben auch frühzeitig Hinweise auf einen Ausfall der Auskleidung, wenn eine Leckage auftritt.

F5: Können mit PTFE ausgekleidete Rohre vor Ort geschweißt oder modifiziert werden?
A5:Nein. Schweißen, Hartlöten, Weichlöten oder Brennschneiden dürfen an ausgekleideten Produkten nicht durchgeführt werden, da diese Prozesse die Auskleidung beschädigen und giftige Gase erzeugen können.
