Mit PTFE ausgekleidete industrielle Chemierohrleitung

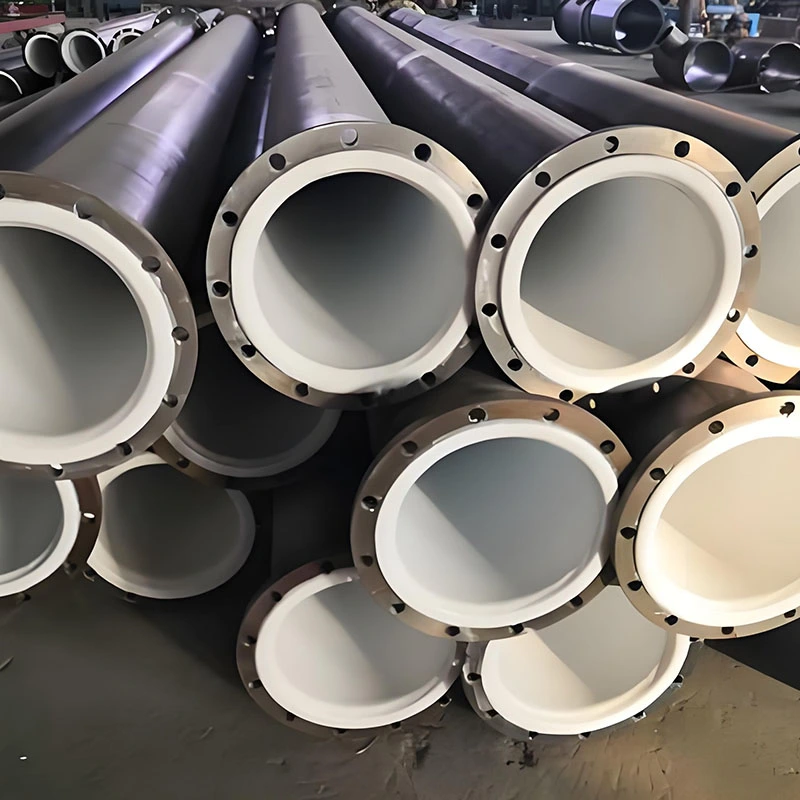

Die mit PTFE ausgekleidete industrielle Chemierohrleitung von Zhuoyan ist ein Verbundrohrsystem, das für den sicheren und effizienten Transport hochkorrosiver chemischer Medien entwickelt wurde. Die Rohrleitung besteht aus einem Außenmantel aus Kohlenstoffstahl, der für strukturelle Festigkeit und Druckfestigkeit sorgt, und einer Innenauskleidung aus PTFE, die für Korrosionsbeständigkeit sorgt.

Mit über zehn Jahren Erfahrung im Bereich industrieller korrosionsbeständiger Auskleidungen hat Zhuoyan fortschrittliche Herstellungsverfahren entwickelt, um die Integrität und Lebensdauer seiner PTFE-ausgekleideten Rohre sicherzustellen. Dieses Produkt wurde entwickelt, um die Anforderungen von Branchen wie Feinchemie, Petrochemie, Pharmazie, Pestizide, Halbleiter und Umweltschutz zu erfüllen. Das Produkt ist in verschiedenen Nenndurchmessern und Längen erhältlich und kann an spezifische Betriebsbedingungen und Installationsanforderungen angepasst werden.

Was ist eine mit PTFE ausgekleidete Rohrleitung?

PTFE-ausgekleidete Rohre sind korrosionsbeständige Rohre, deren Innenfläche mit einer Schicht aus Polytetrafluorethylen (PTFE) bedeckt ist. PTFE, oft als „König der Kunststoffe“ bezeichnet, ist ein Hochleistungs-Fluorpolymer, das für seine hervorragende chemische Inertheit, seinen großen Betriebstemperaturbereich und seine Antihafteigenschaften bekannt ist.

Die Innenauskleidung fungiert als Barriere zwischen dem transportierten Medium und der Metallrohrwand und verhindert so, dass Chemikalien das Stahlsubstrat angreifen. Diese Konstruktion ist besonders wichtig beim Umgang mit stark korrosiven Medien wie konzentrierten Säuren (Schwefelsäure, Salzsäure, Salpetersäure, Königswasser), starken Laugen, Halogenen (Chlor, Fluor, Brom, Jod) und vielen organischen Lösungsmitteln. Die PTFE-Auskleidung schützt das Metallrohr vor Korrosion, verlängert dadurch die Lebensdauer des Rohrleitungssystems, senkt die Wartungskosten und gewährleistet die Sicherheit und Reinheit der Prozessflüssigkeiten. Die mit PTFE ausgekleideten Rohre von Zhuoyan werden aus hochwertigem PTFE-Harz und fortschrittlicher Auskleidungstechnologie hergestellt und bieten zuverlässige Leistung auch in Umgebungen, in denen Korrosionsbeständigkeit erforderlich ist.

Hauptmerkmale und Vorteile

1. Überragende chemische Beständigkeit: PTFE-Auskleidungen weisen eine hervorragende Beständigkeit gegenüber einer Vielzahl korrosiver Substanzen auf, darunter starke Säuren, starke Laugen, organische Lösungsmittel, Halogene und Oxidationsmittel. Dies gewährleistet einen zuverlässigen Betrieb auch beim Umgang mit stark korrosiven Chemikalien und minimiert das Risiko eines Rohrleitungsausfalls aufgrund von Korrosion.

2. Großer Betriebstemperaturbereich:Mit PTFE ausgekleidete industrielle Chemierohrleitungen von Zhuoyan können über einen weiten Temperaturbereich zuverlässig funktionieren. Aufgrund dieser breiten thermischen Stabilität eignen sich die Rohre für Betriebsbedingungen mit extremen Temperaturschwankungen.

3. Hohe Undurchlässigkeit: Die dichte, hochkristalline PTFE-Auskleidung weist eine hervorragende Undurchlässigkeit gegenüber Gasen und Flüssigkeiten wie Chlor, Sauerstoff, Wasserdampf und Salzsäure auf. Diese Undurchlässigkeit ist entscheidend, um zu verhindern, dass korrosive Medien in die Auskleidung eindringen und den Stahluntergrund korrodieren.

4. Reibungsarme und antihaftbeschichtete Oberfläche:PTFE hat einen der niedrigsten Reibungskoeffizienten unter den Feststoffmaterialien. Seine antihaftbeschichtete, selbstreinigende Oberfläche verhindert die Ansammlung von Ablagerungen, verringert den Strömungswiderstand und minimiert die Verstopfungsgefahr. Diese Eigenschaft ist besonders vorteilhaft für Prozesse, bei denen es auf die Produktreinheit ankommt, oder beim Umgang mit Medien, die zur Polymerisation oder Ablagerung neigen.

Funktionsprinzip und Produktionsprozess

Das Funktionsprinzip der PTFE-ausgekleideten Rohrleitung beruht auf der synergetischen Kombination der mechanischen Eigenschaften des Stahlmantels und der chemischen Beständigkeit der PTFE-Auskleidung. Das Stahlrohr bietet die strukturelle Integrität, um Druck und mechanischen Belastungen standzuhalten, während die PTFE-Auskleidung als chemisch inerte Barriere fungiert, die den Kontakt zwischen der korrosiven Flüssigkeit und dem Metallsubstrat verhindert.

Die Herstellung eines hochwertigen PTFE-ausgekleideten Rohrs umfasst eine Reihe präziser und kontrollierter Schritte, um die Integrität und Leistung des Endprodukts sicherzustellen. Dieser Prozess umfasst:

1. Materialinspektion:Rohstoffe, darunter Stahlrohre und PTFE-Harz, werden auf Qualität und Konformität geprüft.

2. Oberflächenvorbereitung:Die Innenfläche des Stahlrohrs wird durch Prozesse wie Schleifen, Hochtemperaturentfetten und Sandstrahlen so vorbereitet, dass eine saubere, aufgeraute Oberfläche entsteht, die die Haftung fördert.

3. Primer-/Kleberauftrag:Auf die vorbereitete Stahloberfläche wird ein spezieller Primer oder Klebstoff aufgetragen, um die Haftfestigkeit zwischen dem Stahl und der PTFE-Auskleidung zu verbessern.

4. Einbau der Auskleidung:Der PTFE-Liner wird in das Stahlrohr eingelegt. Dies kann durch verschiedene Methoden erreicht werden, beispielsweise durch das Ziehen eines leicht überdimensionierten Liners durch eine Reduziermatrize und die Möglichkeit, ihn gegen die Stahlwand auszudehnen, oder durch die Verwendung eines Stauchprozesses, bei dem das Stahlrohr um den Liner herum mechanisch reduziert wird. Bei Rohren mit größerem Durchmesser umfasst ein Blechauskleidungsverfahren das Auftragen von Klebstoff sowohl auf die Stahloberfläche als auch auf die PTFE-Blätter und das anschließende sorgfältige Zusammenkleben mit speziellen Techniken.

5. Sintern/Fusion:Das zusammengebaute Rohr wird in einem Ofen mit kontrollierter Temperatur auf ein bestimmtes Temperaturprofil erhitzt, um das PTFE zu verschmelzen, den Klebstoff auszuhärten und etwaige Restspannungen in der Auskleidung abzubauen. Dieser Schritt stellt außerdem sicher, dass sich das PTFE eng an die Stahlwand anschmiegt.

Qualitätskontrolle und Prüfung:

Die fertigen Rohre werden strengen Tests unterzogen, einschließlich Sichtprüfung, Dickenmessung, elektrischer Funkenprüfung zur Erkennung von Nadellöchern und Haftungsprüfung, um die Qualität und Integrität der Auskleidung sicherzustellen.

Spezifikationen und Modelle

Zhuoyan bietet mit PTFE ausgekleidete Rohre in verschiedenen Standardgrößen und -konfigurationen an. Im Folgenden finden Sie typische Spezifikationen. Sondergrößen sind auf Anfrage erhältlich.

Anwendungsbereiche

Mit PTFE ausgekleidete Rohrleitungen von Zhuoyan werden häufig in Branchen eingesetzt, in denen Korrosionsbeständigkeit, Reinheit und Zuverlässigkeit von größter Bedeutung sind. Typische Anwendungen sind:

Feinchemische Industrie: Transport korrosiver Zwischenprodukte, Säuren und Lösungsmittel.

Petrochemische Industrie: Umgang mit aggressiven Medien in Raffinerie- und petrochemischen Prozessen.

Pharmazeutische Industrie: Transfer hochreiner Chemikalien und pharmazeutischer Wirkstoffe (APIs), bei denen die Produktreinheit von entscheidender Bedeutung ist.

Pestizidindustrie: Transport korrosiver Rohstoffe und Fertigprodukte.

Halbleiterindustrie: Transport hochreiner, korrosiver Prozesschemikalien und Abfallströme.

Umweltschutz: Umgang mit korrosiven Säuren, Laugen und Industrieabwässern.

Chlor-Alkali-Industrie: Transport von Chlor, Natronlauge und anderen stark korrosiven Medien.

Energiewirtschaft: Rauchgasentschwefelungssysteme (REA) und Umgang mit korrosiven Chemikalien in Kraftwerken.

Vorsichtsmaßnahmen bei der Verwendung

Um eine optimale Leistung und eine lange Lebensdauer der mit PTFE ausgekleideten Rohrleitungen von Zhuoyan zu gewährleisten, sollten die folgenden Vorsichtsmaßnahmen beachtet werden:

1. Temperaturgrenzen:Vermeiden Sie den kontinuierlichen Betrieb der Rohrleitung bei oder über der maximalen Temperaturbewertung der PTFE-Auskleidung (z. B. über 160 °C für Standardqualität), da dies zu Erweichung, Verformung und verkürzter Lebensdauer führen kann.

2. Druckmanagement: Stellen Sie sicher, dass der Betriebsdruck den angegebenen Wert nicht überschreitetBewertung. Schnelle Druckstöße sollten vermieden werden, um eine mechanische Belastung der Auskleidung und Flansche zu verhindern.

3. Chemische Kompatibilität:Während PTFE gegen die meisten Chemikalien beständig ist, ist es bei hohen Temperaturen anfällig für Angriffe durch geschmolzene Alkalimetalle und elementares Fluor. Bestätigen Sie die chemische Kompatibilität mit Zhuoyan für ungewöhnliche oder extreme Medien.

4. Installation:Flansche sollten gleichmäßig und mit dem richtigen Drehmoment angezogen werden, um eine Überbeanspruchung der Flansche und Leckagen zu vermeiden. Rohre sollten ordnungsgemäß abgestützt werden, um ein Durchhängen oder Vibrationen zu verhindern.

5. Handhabung:PTFE hat eine relativ geringe Kriechfestigkeit; Vermeiden Sie lokale Punktbelastungen oder starke Stöße, die die Auskleidung dauerhaft verformen könnten.

6. Inspektion:Überprüfen Sie regelmäßig die Rohrleitung, insbesondere die Flanschverbindungen und Bereiche, die hohen Temperatur- oder Druckzyklen ausgesetzt sind, auf Anzeichen von Undichtigkeiten oder Verschleiß der Flanschdichtung.

7. Vorinbetriebnahme:Stellen Sie vor der Inbetriebnahme sicher, dass das Rohrleitungssystem sauber und frei von Schmutz ist, um Schäden an der PTFE-Auskleidung zu vermeiden.

FAQ

F1: Was ist die maximale Betriebstemperatur für mit PTFE ausgekleidete Rohre von Zhuoyan?
A1: Das standardmäßige PTFE-ausgekleidete Rohr kann kontinuierlich bis zu etwa 160 °C betrieben werden. Für Anwendungen, die höhere Temperaturen erfordern, bietet Zhuoyan technische Lösungen und kann alternative Materialien wie PFA empfehlen.

F2: Wie widersteht die PTFE-Auskleidung der Permeation?
A2: Zhuoyan verwendet hochdichtes PTFE und einen präzisen Auskleidungsprozess, um eine dichte, dicke Auskleidung zu bilden. Diese Struktur bietet eine hohe Barriere gegen das Eindringen von Gasen und Flüssigkeiten und schützt die Stahlhülle vor korrosiven Angriffen.

F3: Welche Längen und Durchmesser sind verfügbar?
A3: Standard-Nenndurchmesser reichen von DN25 bis DN600 (1" bis 24"), mit Längen bis zu 6000 mm je nach Durchmesser. Kundenspezifische Größen und Längen können hergestellt werden, um spezifische Projektanforderungen zu erfüllen.

F4: Wie kann ich ein individuelles Angebot für meine spezifische Anwendung erhalten?
A4: Bitte kontaktieren Sie Zhuoyan direkt mit Ihren Prozessbedingungen, wie z. B. Medienzusammensetzung, Temperatur, Druck und gewünschten Rohrabmessungen. Unser technisches Team erstellt Ihnen eine maßgeschneiderte Lösung und ein Angebot basierend auf Ihren spezifischen Anforderungen.
