Mit PTFE ausgekleidete chemische Destillationskolonne

Im Gegensatz zu Reaktoren und Aufnahmetanks, die für die Reaktion und Zwischenpufferung verwendet werden, handelt es sich bei der mit PTFE ausgekleideten chemischen Destillationskolonne um eine spezielle Stofftransfer-Trennanlage. Es ermöglicht den Dampf-Flüssigkeits-Gegenstromkontakt, um eine Fraktionierung gemischter korrosiver Komponenten zu erreichen. Die Außenschale aus Kohlenstoffstahl sorgt für strukturelle Steifigkeit; Die nahtlose PTFE-Innenauskleidung isoliert heißen, korrosiven Dampf vom Metallsubstrat und vermeidet so Metallionenverschmutzung und Schalenerosion. Mehrere interne Konfigurationen (strukturierte/zufällige Packung, Verteiler) können angepasst werden, um unterschiedliche Trennreinheitsziele zu erfüllen. Es wurde an viele Projekte in Übersee für das Lösungsmittelrecycling, die Rektifizierung von Fluorchemikalien und die Reinigung hochreiner Reagenzien geliefert.

Was ist eine mit PTFE ausgekleidete chemische Destillationskolonne?

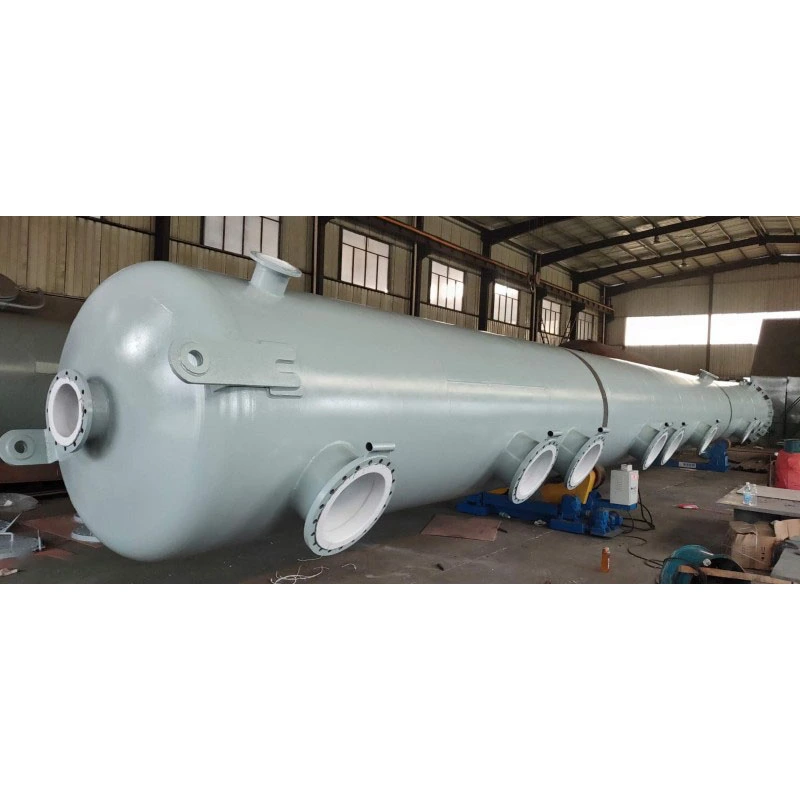

Die mit PTFE ausgekleidete chemische Destillationskolonne ist eine vertikale, turmförmige, drucktragende Trennanlage. Die Außenhülle besteht aus Kohlenstoffstahl in Druckbehälterqualität. Innenwand, Stutzen und Mannloch sind vollständig mit einer vakuumlaminierten nahtlosen PTFE-Auskleidung bedeckt. Seine Kernfunktion ist die Destillation/Rektifikation: Heißer gemischter Dampf steigt nach oben, während kondensierte Flüssigkeit im Innern des Turms nach unten fließt und durch wiederholte Verdampfungs-Kondensations-Zyklen eine Komponententrennung erreicht wird. Dieses Gerät ist nicht für Rührreaktionen oder einfache statische Lagerung ausgelegt. Der Schwerpunkt liegt auf Gas-Flüssigkeits-Zweiphasen-Arbeitsbedingungen mit korrosivem Dampf. Je nach Trennanforderung kann der Anwender zwischen packungs- oder schalenartigen Einbauten wählen. Es kann mit einem PTFE-ausgekleideten Reaktor, einem Auffangbehälter und Kondensatoren zusammengebaut werden, um einen vollständig geschlossenen Rektifikationsprozesskreislauf zu bilden.

Kernproduktvorteile

1. Vollflächige Auskleidung für Beständigkeit gegen korrosiven Dampf. Alle dampfkontaktierenden Oberflächen, einschließlich der Turmwand, der Düsenöffnungen und der inneren Verbindungsflansche, verfügen über eine integrierte PTFE-Auskleidung, die der Erosion heißer Säuren, Laugen und fluorhaltiger Dämpfe widersteht und das Ausfallproblem gewöhnlicher Metalldestillationstürme löst, die aggressiven Dämpfen ausgesetzt sind.

2. Anpassbare Turmeinbauten für unterschiedliche Reinheitsziele. Unterstützt strukturierte Packung, Zufallspackung und Flüssigkeitsumverteilungsgeräte. Passen Sie die Konfiguration der Innenteile an, um den Anforderungen einer kostengünstigen Grobtrennung oder einer hochpräzisen Feinfraktionsreinigung gerecht zu werden.

3. Gute Vakuumanpassungsfähigkeit für thermisch empfindliche Substanzen. Die vakuumgebundene PTFE-Auskleidung behält ihre Integrität bei langfristiger Unterdruckrektifikation bei und eignet sich für hitzelabile korrosive Komponenten, die eine Vakuumdestillation mit niedrigem Siedepunkt erfordern.

4. Rückstandsarme, glatte Innenfläche. Die glatte PTFE-Auskleidung verringert die mittlere Anhaftung und ist praktisch für den Chargenwechsel und die Innenreinigung. senkt das Risiko einer Kreuzkontamination in Werkstätten, in denen mehrere Produkte hergestellt werden.

5. Modulares Turm-Sektion-Kombinationsdesign. Verwenden Sie eine segmentierte, modulare Turm-Sektionsstruktur, die sich für den Transport, die Montage vor Ort und den späteren Austausch lokaler Einbauten eignet und die Gesamtwartungskosten senkt.

6. Einheitliche Standard-Flanschschnittstelle. Verwenden Sie die vollständig ausgekleideten HG20536-Korrosionsschutzflansche, die nahtlos an den ausgekleideten Reaktor, den Aufnahmetank, die Rohrleitung und den Kondensator der Zhuoyan-Serie angedockt werden können, um eine Komplettbeschaffung aus einer Hand zu ermöglichen.

Vollständige technische Spezifikationstabelle

Vorschläge zur Auswahl professioneller Models

1. Bestätigen Sie zuerst das Trennungsziel. Für die grobe Rückgewinnung von gewöhnlichem Lösungsmittel: Wählen Sie eine kostengünstige Konfiguration mit zufälliger Packung. Für die Fraktionierung hochreiner Feinchemikalien/Pharmazeutika: Wählen Sie eine hocheffiziente strukturierte Packung sowie mehrstufige Flüssigkeitsumverteiler.

2. Wählen Sie die Dicke der Auskleidung entsprechend der Dampfzusammensetzung. Gewöhnlicher Säure-Base-Dampf: Verwenden Sie eine standardmäßige 3-mm-PTFE-Auskleidung. Wenn das Medium Flusssäure/fluorierten Dampf enthält, rüsten Sie auf eine 4 mm dicke Anti-Fluorid-Auskleidung auf.

3. Erinnerung an die Vakuum-Betriebsbedingungen: Wenn eine langfristige Hochvakuum-Destillation erforderlich ist, benachrichtigen Sie das technische Team, um das Vakuum-Laminiergerät zu verstärken, um eine Delaminierung der Auskleidung zu vermeiden.

4. Passend zum modularen Turmabschnittsdesign. Die übergroße Säule verfügt über ein segmentiertes geteiltes Turmabschnittsdesign, das für den Straßentransport und die Montage vor Ort geeignet ist. Sorgen Sie für eine Begrenzung der Pflanzenhöhe für eine individuelle Segmenthöhe.

5. Abstimmung des gesamten Prozesssystems. Stellen Sie die Zeichnungsparameter des passenden Reaktors, des Vorlagebehälters und des Kondensators bereit. Unser Team optimiert die Düsenposition und die Flanschgröße, um ein transformationsfreies Andocken des gesamten Gleichrichterkreislaufs zu ermöglichen.

FAQ

F1: Kann diese mit PTFE ausgekleidete chemische Destillationskolonne unter langfristiger Vakuumrektifikation stabil laufen? A: Ja, die vakuumintegrierte PTFE-Auskleidung kann unter einem Unterdruck von -0,09 MPa stabil arbeiten und ist für die Vakuumdestillation wärmeempfindlicher korrosiver Medien geeignet.

F2: Kann ich verschiedene Turmeinbauten für unterschiedliche Anforderungen an die Trennreinheit austauschen? A: Ja, das modulare Design unterstützt den Austausch von Packungs- und Umverteilerkomponenten, um die Trennleistung anzupassen, ohne das Turmgehäuse zu ändern.

F3: Ist diese Destillationskolonne für die Rektifikation von Flusssäuredampf geeignet? A: Es kann nach der Aufrüstung auf eine 4 mm dicke Anti-Fluorid-PTFE-Auskleidung verwendet werden; Bitte informieren Sie unser technisches Team im Voraus über die Dampfzusammensetzung.

F4: Superhoher Turm kann nicht als Ganzes transportiert werden. Wie kann dieses Problem gelöst werden? A: Wir übernehmen die Produktion segmentierter modularer Turmabschnitte, führen die Montage vor Ort nach der Lieferung durch und passen die Transporthöhenbegrenzung an.

F5: Können Sie einen passenden PTFE-ausgekleideten Reaktor und Auffangbehälter als komplettes Rektifikationsset liefern? A: Einheitlicher Flanschstandard, der die Beschaffung kompletter Ausrüstung für die Gleichrichtungsproduktionslinie aus einer Hand unterstützt.

F6: Wie hoch ist der Garantieumfang für die Destillationskolonne? A: Für das Gehäuse aus Kohlenstoffstahl gilt eine 10-jährige Garantie auf die Struktur; 5 Jahre Garantie auf PTFE-Auskleidung (ausgenommen künstliche Kratzer und Schäden durch unsachgemäße Bedienung).
