Mit PTFE ausgekleidete industrielle Rektifikationskolonne

Die mit PTFE ausgekleidete industrielle Rektifikationskolonne gehört zu den Hochleistungs-Industriefraktionierungsgeräten und unterscheidet sich von kleinen labororientierten Destillationskolonnen. Es ist eher für die langfristige kontinuierliche industrielle Rektifikation als für die intermittierende Reinigung kleiner Chargen konzipiert. Unter industriellen Arbeitsbedingungen führen gemischter korrosiver Dampf und kondensierte Flüssigkeit einen Stoffaustausch im Gegenstrom innerhalb der Turmabschnitte durch, um eine Trennung der Komponenten zu erreichen. Das Kohlenstoffstahlgehäuse trägt die gesamte mechanische Belastung, während die nahtlose PTFE-Auskleidung heißen, korrosiven Dampf vom Metallsubstrat isoliert und so Gehäusekorrosion und Metallionenkontamination fraktionierter Produkte verhindert. Die modulare Struktur mit segmentierten Turmabschnitten vereinfacht den Straßentransport und die Montage vor Ort und wird häufig in Industrieparks zur Lösungsmittelregeneration und Trennung korrosiver Medien eingesetzt.

Funktionsprinzip

Dieser industrielle Rektifikationsturm vervollständigt die Komponententrennung zuverlässigGas-Flüssigkeitszähler-aktuelle Masse-Übertragungsprinzip, kombiniert mit zweischichtigem Korrosionsschutz-Strukturdesign:

1. Strukturelles Materialprinzip

· Außenhülle: Q345R-Druckbehälter-Kohlenstoffstahlhülle, trägt Innendruck, äußere Windlast und das Gewicht der Turminnenteile; Die segmentierten, modularen Turmabschnitte sind durch korrosionsbeständige, vollständig mit PTFE ausgekleidete Flansche verbunden.

· Innere Barriere: Natriumaktivierte PTFE-Folie ist durch Vakuumlaminierung fest mit der Turminnenwand verbunden. PTFE behält eine stabile chemische Trägheit bei, wenn es säure-, alkali- und fluorhaltigem Hochtemperaturdampf ausgesetzt wird, und verhindert so, dass korrosiver Dampf mit der Stahlhülle in Kontakt kommt.

2. Logik des industriellen Korrekturprozesses

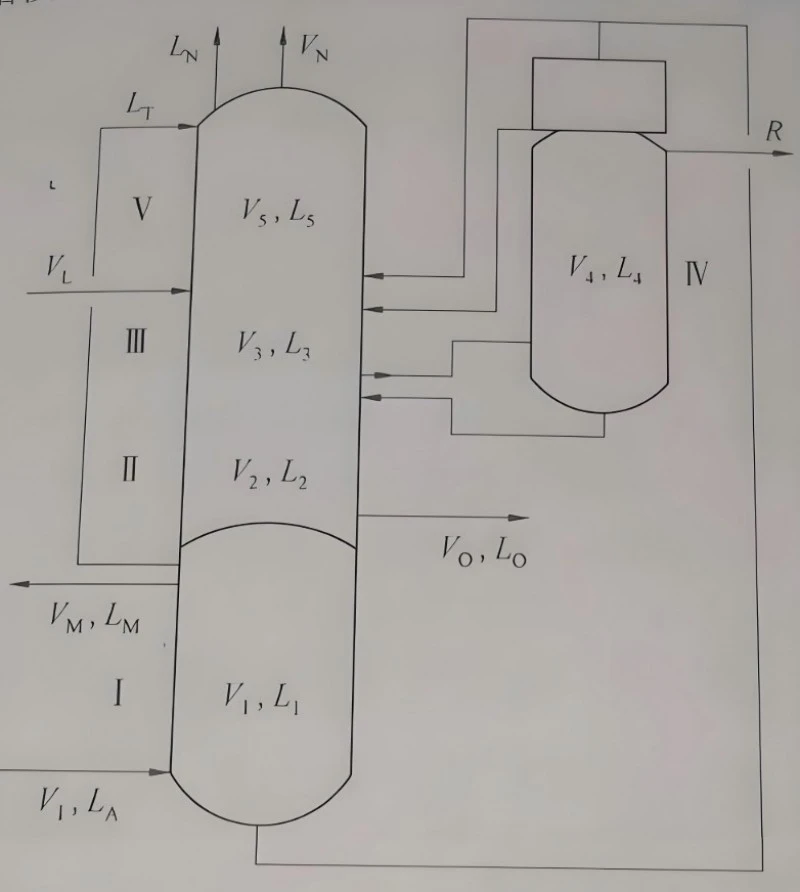

Das erhitzte gemischte Medium erzeugt Dampf und gelangt in den unteren Bereich der Rektifikationskolonne. Heißer Dampf steigt nach oben; kondensierte Rückflussflüssigkeit fließt nach unten. Im Innern der Packung oder des Bodens kommen Dampf und Flüssigkeit vollständig in Kontakt und sorgen so für einen wiederholten Verdampfungs-Kondensations-Austausch. Verschiedene Komponenten mit unterschiedlichen Siedepunkten werden getrennt und am oberen bzw. unteren Auslass gesammelt. Der gesamte Turm läuft im kontinuierlichen Umwälzzustand, um den Anforderungen der großvolumigen industriellen Trennung gerecht zu werden.

Kernproduktvorteile

1. Hochbelastbares, industrieorientiertes Design für den kontinuierlichen Betrieb, optimiert für den langfristigen ununterbrochenen Betrieb im Industriezyklus, zur Verbesserung der Flanschverbindung und der Auskleidungsklebungsleistung sowie zur Anpassung der 24-Stunden-Kontinuitätskorrektur in Produktionslinien von Industrieparks.

2. Modulare, segmentierte Turmabschnittskonstruktion. Die Aufteilung in mehrere Standard-Turmabschnitte löst die Transportbeschränkungen eines ultrahohen Turmkörpers. Benutzer können die Turmabschnitte später entsprechend den verbesserten Anforderungen an die Trenngenauigkeit vergrößern oder verkleinern.

3. Vollflächiger Dampfkontakt-Korrosionsschutz Nicht nur die Innenwand des Turms, sondern auch alle inneren Stützringe, Düsenöffnungen und Verbindungsflansche verfügen über eine vollständige PTFE-Auskleidung; Vermeiden Sie lokale Korrosionsschäden durch hochtemperaturigen korrosiven Dampf an Strukturspalten.

4. Flexibel konfigurierbare Turmeinbauten unterstützen Zufallspackungen, strukturierte Packungen und mehrstufige Flüssigkeitsverteiler. Passen Sie die interne Konfiguration an, um die Trenneffizienz und die tatsächliche industrielle Verarbeitungskapazität in Einklang zu bringen.

5. Gute Kompatibilität für variable Betriebsbedingungen. Stabile Leistung unter atmosphärischem Druck und mäßiger Unterdruck-Rektifikation, Anpassung der Siedepunktdifferenz-Trennung mehrerer korrosiver gemischter Komponenten.

6. Gesamtsystemkompatibilität Der einheitliche Korrosionsschutzflanschstandard HG20536 kann nahtlos an einen mit PTFE ausgekleideten Reboiler, Reaktor, Aufnahmetank und Kondensator angeschlossen werden, um einen kompletten industriellen Gleichrichterkreislauf zu schaffen.

Vollständige technische Spezifikationstabelle

Hauptanwendungsgebiete

Konzentriert sich auf großvolumige industrielle kontinuierliche Trennungsszenarien, die an Feinchemieparks, Fluorchemieanlagen und Abfallflüssigkeitsrecyclingfabriken in ganz Südostasien und im Nahen Osten geliefert werden:

1. Rückgewinnung und Regeneration von korrosiven Lösungsmitteln aus Industrieabfällen

2. Fluorchemische Rektifikation gemischter Komponenten und Fraktionssammlung

3. Kontinuierliche Reinigung und Komponententrennung feinchemischer Rohstoffe

4. Umweltprojekt: Trennung organischer Inhaltsstoffe aus korrosiven Abfallflüssigkeiten

5. Reinigung und Recycling von Hilfslösungsmitteln mit neuer Energie

6. Verarbeitung petrochemischer korrosiver Hilfsstofffraktionen

Vorsichtsmaßnahmen für den Betrieb

1. Einschränkung des Dampfmediums: Nur geschmolzenes Alkalimetall und Chlortrifluorid erodieren die PTFE-Auskleidung. Überprüfen Sie die Dampfzusammensetzung vor dem Start und vermeiden Sie einen Langzeitbetrieb mit unbekannten, gemischten korrosiven Dämpfen.

2. Temperaturänderungskontrolle: Vermeiden Sie plötzliche Temperaturschocks. Die Heiz-/Kühlrate sollte 12℃ pro Stunde nicht überschreiten, um thermische Belastungen zu vermeiden, die zu einer lokalen Delaminierung der Auskleidung führen.

3. Vakuumbetriebsgrenze: Der maximale Vakuumgrad von -0,08 MPa darf nicht überschritten werden. Ein übermäßiger Unterdruck erhöht das Risiko, dass sich die Auskleidung ablöst.

4. Schutz der Innenteile: Verhindern Sie, dass harte Metallfragmente während der Installation und Überholung in den Turmkörper fallen. Scharfe, harte Fremdkörper zerkratzen die Oberfläche der PTFE-Auskleidung.

5. Belastungsgrenze: Stapeln Sie die Einbauten nicht mit Übergewicht; Halten Sie sich strikt an die Auslegungslast des Stützrings des Turmabschnitts, um Schäden durch Quetschen der Auskleidung zu vermeiden.

6. Verbotene Modifikationen vor Ort: Die Turmschale vor Ort nicht schweißen, bohren oder schneiden. Jede Rekonstruktion muss von der technischen Abteilung von Zhuoyan bestätigt werden.

Leitfaden zur routinemäßigen Wartung

1. Regelmäßige Inspektion der Auskleidung: Führen Sie alle 8–12 Monate eine Überprüfung der gesamten Wand auf Funkenlecks durch. Der Schwerpunkt liegt auf der Inspektion von Flanschverbindungen zwischen Turmabschnitten und Düsenpositionen, die einer wiederholten Dampfreinigung standhalten.

2. Innenreinigung: Gerät ausschalten und vollständig abkühlen lassen, bevor Mannloch geöffnet wird. Verwenden Sie weiche Reinigungswerkzeuge und kompatible Lösungsmittel-Spülturm-Einbauten und Innenwände. Stahldrahtbürsten oder harte Schaber sind verboten.

3. Wartung der Flanschdichtung: Überprüfen Sie vierteljährlich die PTFE-Dichtungen der segmentierten Anschlussflansche. Ersetzen Sie veraltete und verformte Dichtungen rechtzeitig, um Dampfaustritt an den Verbindungsstellen zu verhindern.

4. Überholung der Turminnenteile: Nehmen Sie die Verpackung und den Umverteiler zur Reinigung während der jährlichen Stillstandswartung heraus; Entfernen Sie Verkokungen und mittlere Ablagerungen, um die Effizienz des Stoffaustauschs zu gewährleisten.

5. Schutz der Außenhülle: Überprüfen Sie bei im Freien installierten Gleichrichterkolonnen alle 2 Jahre den Zustand der Rostschutzfarbe. Reparieren Sie abblätternde Farbe, um das Gehäuse aus Kohlenstoffstahl vor atmosphärischer Korrosion zu schützen.

6. Ersatzteilmanagement: Reservieren Sie passende PTFE-Dichtungen und auskleidungsgeschütztes Einbauzubehör; Gewöhnliche Metallersatzteile können keine passenden Korrosionsschutzkomponenten ersetzen.

FAQ

F1: Kann diese mit PTFE ausgekleidete industrielle Rektifikationskolonne für eine langfristige, kontinuierliche industrielle Rektifikation rund um die Uhr betrieben werden?

A: Ja, dieser Turm ist für den industriellen Non-Stop-Zyklusbetrieb optimiert und eignet sich für große Projekte zur Lösungsmitteltrennung auf Parkebene.

F2: Können wir später Turmabschnitte hinzufügen oder reduzieren, um die Trenngenauigkeit anzupassen?

A: Übernehmen Sie ein modulares, segmentiertes Design. Neue Turmabschnitte können vor Ort vergrößert oder entfernt werden, um die effektive Trennhöhe entsprechend einer späteren Prozessmodernisierung anzupassen.

F3: Ist die Rektifikationskolonne für die Trennung von fluorhaltigem Heißdampf geeignet?

A: Nach dem Upgrade auf eine 4 mm dicke PTFE-Auskleidung kann es für fluorhaltigen Dampf verwendet werden. Bitte geben Sie für unsere technische Bewertung vorab die Dampfzusammensetzung an.

F4: Worauf müssen wir bei der Installation segmentierter Turmabschnitte vor Ort achten?

A: Schützen Sie die PTFE-Auskleidungsoberfläche des Flansches unbedingt vor Kratzern. Verwenden Sie passende PTFE-Dichtungen und befolgen Sie die vorgeschriebenen Schraubenanzugsdrehmomente.

F5: Können Sie die komplette passende Ausrüstung einschließlich Reboiler, ausgekleidetem Reaktor und Auffangtank bereitstellen?

A: Einheitlicher Korrosionsschutzflanschstandard, der die Beschaffung aus einer Hand für eine vollständige industrielle Korrekturproduktionslinie unterstützt.

F6: Wie hoch ist der offizielle Garantieumfang für industrielle Rektifikationskolonnen?

A: 10 Jahre Garantie auf die Struktur des Gehäuses aus Kohlenstoffstahl; 5 Jahre Garantie auf PTFE-Auskleidung (ausgenommen künstliche Kratzer, Stöße und Fehlbedienungsschäden); Turm-Einbauzubehör 2 Jahre Garantie.
