Industrielles Trennsäulensystem mit PTFE-Auskleidung

Das mit PTFE ausgekleidete industrielle Trennsäulensystem ist eine komplette, schlüsselfertige Trenneinheit, die sich deutlich von einer einzelnen unabhängigen Destillations- oder Rektifikationssäule unterscheidet. Ein einzelner Turmkörper vervollständigt nur den internen Stoffaustausch; während dieses integrierte System den Kerntrennturm, die Reboiler-Heizeinheit, den Überkopfkondensator, den Rückflusspuffersammler und einen kompletten Satz korrosionsbeständiger Rohr-Ventil-Armaturen in einen kohärenten Prozesskreislauf integriert. Alle benetzten Komponenten verfügen über eine nahtlose PTFE-Auskleidung, um heißen korrosiven Dämpfen und Kondensat standzuhalten. Das modulare, auf einem Rahmen montierte Design verkürzt den Installationsaufwand vor Ort und vermeidet Fehlanpassungsrisiken, die durch den Kauf verstreuter separater Geräte entstehen. Weitverbreitete Lieferung für Chemieparks in Übersee für Projekte zur Fraktionierung korrosiver Lösungsmittel, zur Regenerierung von Abfalllösungsmitteln und zur Reinigung fluorhaltiger Gemische.

Was ist ein mit PTFE ausgekleidetes industrielles Trennsäulensystem?

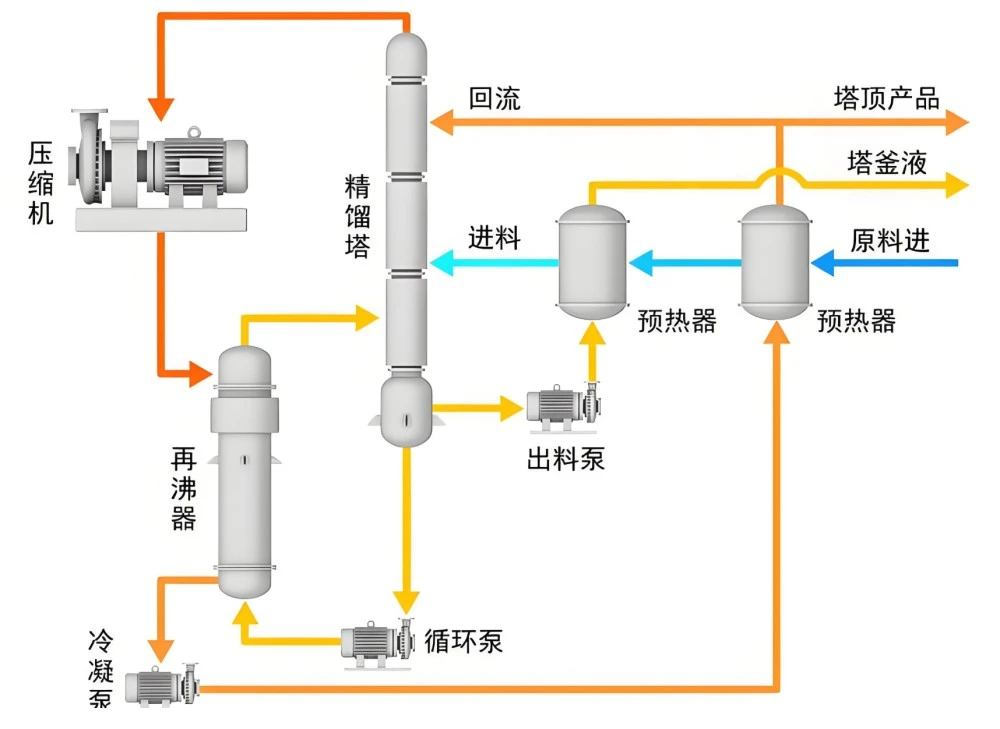

Das mit PTFE ausgekleidete industrielle Trennsäulensystem ist eine modulare, integrierte, schlüsselfertige Trennbaugruppe für die Fraktionierung korrosiver chemischer Gemische. Das gesamte System besteht aus mehreren PTFE-ausgekleideten Prozesseinheiten: Haupttrennkolonne, PTFE-ausgekleideter Aufkocher, Überkopfkondensator, Rückflusssammler, ausgekleidete Steuerventile, T-Stücke und Förderleitungen. Die Hauptkolonne vervollständigt den Stoffaustausch Dampf-Flüssigkeit im Gegenstrom; Reboiler erzeugt aufsteigenden ätzenden Dampf; Überkopfkondensator kühlt Dampf zu Kondensat ab; Der Rückflusssammler puffert das Destillat und realisiert die Rückflusszirkulation. Alle Innenflächen, die mit korrosiven Dämpfen oder Flüssigkeiten in Berührung kommen, sind vollständig mit einer vakuumlaminierten PTFE-Auskleidung bedeckt. Es verfügt über einheitliche HG20536-Korrosionsschutzflansche im Inneren des Skids, wodurch ein geschlossener, kontinuierlicher Trennarbeitsablauf realisiert wird, ohne dass Kunden verstreute separate Geräte beschaffen müssen. Es kann unter atmosphärischem oder mäßigem Vakuum betrieben werden, um mehrere Komponenten von korrosiven Medien zu trennen.

Kernproduktvorteile

1. Komplette, schlüsselfertige, integrierte Lösung. Integrieren Sie Hauptkolonne, Reboiler, Kondensator, Rückflussgefäß und unterstützende Rohr-Ventil-Baugruppe in einem Rahmen. Vermeiden Sie das Risiko einer Parameterinkongruenz durch die verstreute Beschaffung mehrerer Lieferanten und reduzieren Sie den Arbeitsaufwand für die technische Koordinierung des Kunden.

2. Full-Loop-PTFE-Auskleidungsschutz Nicht nur Hauptturmkörper; Der Reboiler, der innere Hohlraum des Kondensators, der Rückflusssammler und alle Verbindungskomponenten des Rohrleitungsventils verfügen über eine PTFE-Korrosionsschutzauskleidung. Beseitigen Sie lokale Korrosionsschwachstellen in teilweise ausgekleideten Abscheideanlagen.

3. Modulare, auf Rahmen montierte Vorfertigung. Im Werk vormontiert und vorgetestet. Vor-Ort-Arbeiten erfordern lediglich einen Anschluss an das Versorgungsnetz, was die Installation und Inbetriebnahme vor Ort bei Chemieanlagenprojekten erheblich verkürzt.

4. Kontinuierliche Batch-Switching-Produktion anpassen Optimiert für eine kontinuierliche 24-Stunden-Langzeittrennung, unterstützt auch intermittierende Batch-Reinigung. Die glatte Innenoberfläche aus PTFE verringert das Risiko einer Kreuzkontamination beim Wechsel verschiedener Rohstoffmischungen.

5. Flexible prozessorientierte Anpassung Passen Sie die Turmeinbauten, den Wärmetauscherbereich und die Rückflussschleifenkonfiguration entsprechend dem Trennreinheitsziel des Kunden, den Eigenschaften des Zufuhrmediums und der Verarbeitungskapazität an.

6. Einheitlicher Korrosionsschutz-Schnittstellenstandard. Alle internen Verbindungen übernehmen den vollständig mit PTFE ausgekleideten Flanschstandard HG20536. Die externe Schnittstelle kann bequem an den vorgeschalteten Zuführtank und die nachgeschalteten Produktlagerbehälter angedockt werden.

Vollständige technische Spezifikationstabelle

Hauptanwendungsgebiete

Geeignet für die Trennung korrosiver Mehrkomponentenmischungen im gesamten Kreislauf, mit Exportlieferaufzeichnungen in Chemieindustrieparks in Südostasien und im Nahen Osten:

1. Fluorchemische Industrie: Fraktionierung und Reinigung fluorhaltiger gemischter Lösungsmittelgemische

2. Feinchemieanlage: Mehrkomponententrennung korrosiver Rohstoffe und Sammlung hochreiner Destillate

3. Projekt zum Recycling von Abfalllösungsmitteln: Regeneration und Trennung saurer/alkalischer Abfalllösungsmittelgemische

4. Herstellung neuer Energiehilfsstoffe: Reinigung korrosiver Prozesslösungsmittel für die Herstellung von Lithiummaterialien

5. Chemisches Umweltschutzprojekt: Trennung und Rückgewinnung wertvoller Bestandteile aus korrosiven Abfallflüssigkeiten

6. Industrietest im Pilotmaßstab: Vollständiger Trennkreislauf für die Prozessforschung bei korrosiven Medien

Standardproduktionsprozess für integriertes System

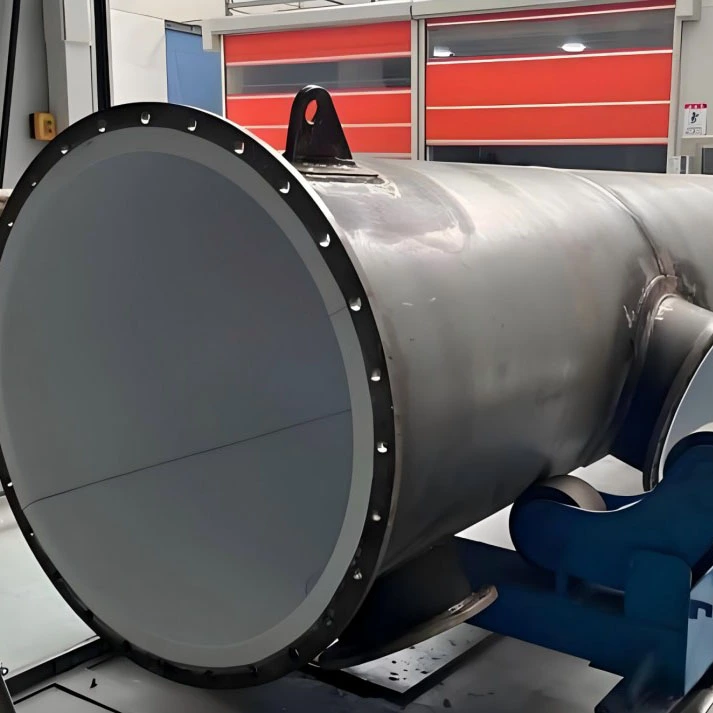

1. Einzelne Gehäusebearbeitung der Einheit: Hauptkolonnenabschnitte, Aufkocher-, Kondensator- und Rückflussbehälter-Gehäuseschweißen, vollständiges Polieren der Schweißnähte und Hochtemperaturentfettung für jede drucktragende Komponente.

2. Die Innenwand jeder Komponente wird stark sandgestrahlt, Güteklasse Sa2,5, um die Haftfestigkeit der PTFE-Folie zu verbessern.

3. Natriumaktivierungs-Rohstoffbehandlung; Vakuumnahtlose PTFE-Laminierung für jede benetzte Einheit in der Reinraumwerkstatt der Güteklasse 10.000; Doppeltes PFA-Heißschmelzschweißen an allen Stutzen- und Flanschübergangsecken.

4. Turmeinbauten für die Haupttrennsäule installieren; Montieren Sie passende ausgekleidete Ventile, Winkelstücke und T-Stücke für Verbindungsleitungen zwischen den Einheiten.

5. Vormontage auf werkseitigem Kufenrahmen; Mechanische Ausrichtung für den Reboiler-Kondensator-Empfänger-Kreislauf.

6. Mehrstufige Inspektion: 10-kV-Funkenscannen für jede Einheit; individueller hydraulischer Druckhaltetest; Simulationstest mit geschlossenem Kreislauf des gesamten Systems zur Überprüfung der Dichtheit des gesamten Kreislaufs.

7. Demontage des Systems (für übergroße Split-Modul-Typen); Reinigen Sie den inneren Hohlraum jeder Komponente. alle Flansche mit speziellen PTFE-Schutzkappen abdichten; Einführung verstärkter Stahlrahmenverpackungen für See-Land-Mischtransporte.

FAQ

F1: Was ist der Unterschied zwischen diesem mit PTFE ausgekleideten industriellen Trennsäulensystem und einer einzelnen Destillationssäule?

A: Bei einer einzelnen Säule handelt es sich lediglich um Tower-Körper-Hardware. Dabei handelt es sich um einen kompletten, schlüsselfertigen Kreislauf, einschließlich Reboiler, Kondensator, Rückflusssammler und komplettem Rohr-Ventil-Set, werkseitig vormontierte, auf Rahmen montierte Einheit.

F2: Kann dieses integrierte Trennsystem die Trennung von fluorhaltigen korrosiven Dampfgemischen bewältigen?

A: Wählen Sie eine verbesserte 4 mm dicke PTFE-Auskleidung für fluorhaltige Dampfbedingungen; Bitte geben Sie für unsere technische Bewertung vorab die Zusammensetzung des Futtermittels an.

F3: Welche Lösung bieten Sie für sehr große Systeme an, die nicht als ganzes Gestell transportiert werden können?

A: Einführung einer geteilten modularen Vorfertigung; Jede Einheit wird hergestellt, separat im Werk geprüft und vor Ort gemäß unserer Montagezeichnung zusammengebaut.

F4: Welchen speziellen Tests wird das vollständige Trennsystem vor dem Versand unterzogen?

A: Jede einzelne Komponente besteht den Funkenscan und den Hydrauliktest. Darüber hinaus wird eine Simulation der Dichtheitsprüfung des gesamten Systems mit geschlossenem Kreislauf durchgeführt.

F5: Kann dieses gesamte System mit einem vorgeschalteten Zuführbehälter und einem nachgeschalteten Produktlagertank verbunden werden?

A: Einheitlicher HG20536-Korrosionsschutzflanschstandard für externe Schnittstellen, bequemes Andocken an unsere PTFE-ausgekleideten Prozessgeräte der gesamten Serie.

F6: Wie hoch ist der Garantieumfang für das integrierte Trennsäulensystem?

A: Kohlenstoffstahlgehäuse jeder Einheit, 10 Jahre Garantie auf die Struktur; 5 Jahre Garantie auf PTFE-Auskleidung (ausgenommen künstliche Kratzer und Schäden durch Fehlbedienung); Ventile und Einbauten, Zubehör 2 Jahre Garantie.
