Wie können PFA-beschichtete Anlagen den Korrosionsschutz in komplexen chemischen Prozessen verbessern? - Nachrichten

Korrosive Prozessmedien, anspruchsvolle Betriebsbedingungen und strenge Anforderungen an die Oberflächenreinheit können die Auswahl des Ausrüstungsmaterials zu einer komplexen technischen Aufgabe machen. Die Perfluoralkoxyalkan-Beschichtung (PFA) bildet eine Fluorpolymer-Barriere über einem Metallsubstrat und trägt so dazu bei, die darunter liegende Oberfläche vor kompatiblen chemischen Medien zu schützen. Die Eignung eines beschichteten Behälters hängt nicht nur von der chemischen Beständigkeit ab: Die Integrität der Beschichtung, Temperatur, Druck, Gerätegeometrie und der beabsichtigte Prozess müssen alle gemeinsam bewertet werden.

In diesem Leitfaden wird erklärt, wie PFA-beschichtete Behälter bei Lagerung, Materialsammlung, Misch- und Trennvorgängen verwendet werden. Es untersucht Beschichtungseigenschaften, Gerätekonfigurationen, chemische Kompatibilität, Inspektionsmethoden, Betriebsgrenzen, Reinigungspraktiken und technische Spezifikationsanforderungen. Ziel ist es, Prozessingenieuren dabei zu helfen, die Informationen zu definieren, die zur Beurteilung einer geeigneten Konfiguration erforderlich sind, bevor die Konstruktion und Herstellung der Ausrüstung abgeschlossen wird.

Inhaltsverzeichnis

Wählen Sie unten einen Abschnitt aus, um sich über Materialauswahl, Behälterdesign, Inspektion und anwendungsspezifische Überlegungen zu informieren.

PFA-Beschichtungstechnologie verstehen
Wichtige Beschichtungseigenschaften
Vier Hauptausrüstungskonfigurationen
Chemische Kompatibilität und Prozessmedien
Temperatur-, Druck- und Vakuumbedingungen
Komplexe Geometrie und Beschichtungsabdeckung
Inspektion und Qualitätsprüfung
Industrielle Anwendungen
Reinigungs-, Wartungs- und Betriebspraktiken
Beschichtete Geräte und mit Blech ausgekleidete Geräte
Vorbereiten einer technischen Spezifikation
Häufige Auswahlfehler
Benutzerdefinierte Konfiguration und Designüberprüfung
Häufig gestellte Fragen
Abschließende technische Überlegungen

1. PFA-Beschichtungstechnologie verstehen

Chemische Verarbeitungsgeräte verarbeiten häufig Säuren, Laugen, Lösungsmittel, Zwischenprodukte und Gemische, die freiliegende Metalloberflächen angreifen können. Die Auswahl eines geeigneten Materials ist daher von entscheidender Bedeutung, wenn der Prozess eine zuverlässige Eindämmung, kontrollierten Materialkontakt und eine konstante Geräteleistung erfordert. In vielen Anwendungen dienen das für die Behälterstruktur verwendete Material und das dem Prozess ausgesetzte Material unterschiedlichen technischen Zwecken.

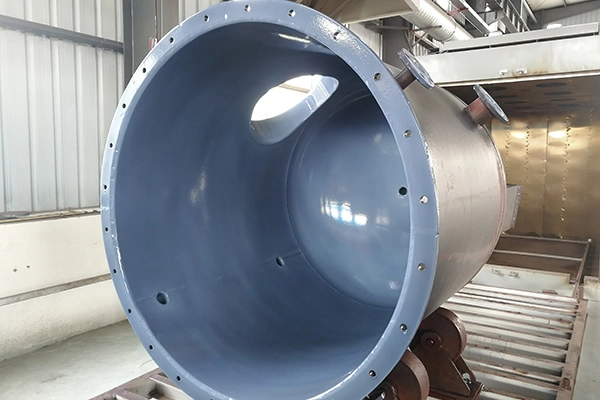

PFA-beschichtete GeräteVerwenden Sie eine PFA-Beschichtung, die auf die innere Metalloberfläche aufgetragen wird, um eine korrosionsbeständige Barriere für kompatible Prozessmedien zu bieten. Das Metallsubstrat sorgt für den strukturellen Halt, während die Polymerbeschichtung die vorgesehene Kontaktfläche schafft. Diese Anordnung kann für Prozessbehälter und interne Strukturen in Betracht gezogen werden, bei denen eine schützende Fluorpolymeroberfläche erforderlich ist.

PFA steht für Perfluoralkoxyalkan, ein Fluorpolymer, das für seine breite chemische Beständigkeit und thermische Leistung bekannt ist. Seine Eigenschaften machen es in ausgewählten chemischen Verarbeitungsumgebungen nützlich, einschließlich Anwendungen, bei denen Oberflächenreinheit und ein reduzierter direkter Kontakt zwischen dem Prozessmedium und dem Substrat wichtig sind.

So funktioniert die Schutzbarriere

Die Beschichtung trennt das Prozessmedium vom darunter liegenden Metall, wenn die Beschichtung durchgehend ist, richtig aufgetragen und für den angegebenen Einsatz geeignet ist. Die chemische Beständigkeit ist nur ein Teil dieser Funktion. Auch die Integrität der Beschichtung ist wichtig, da lokale Defekte, Beschädigungen oder ungeeignete Betriebsbedingungen die vorgesehene Barriere untergraben können.

Im Gegensatz zu einer separaten Folienauskleidung, bei der eine vorgefertigte Polymerschicht im Inneren eines Gefäßes verwendet wird, wird eine Beschichtung auf das Substrat aufgetragen. Abhängig von der Anwendung und dem Verfahren kann eine Beschichtungsmethode für Innenflächen mit komplizierten Formen, mehreren Übergängen oder Details, die eine sorgfältige Abdeckung erfordern, in Betracht gezogen werden.

Die Eignung einer bestimmten Anwendung hängt von der Untergrundvorbereitung, der Auftragungsmethode, der Schichtdicke, der Oberflächengeometrie, den Härtungs- oder Verarbeitungsanforderungen und dem Inspektionsplan ab. Diese Elemente sollten als Teil des Gerätedesigns bewertet und nicht als separate nachträgliche Überlegungen behandelt werden.

Warum das Metallsubstrat immer noch wichtig ist

Die Beschichtung ersetzt nicht die Notwendigkeit eines ordnungsgemäß konstruierten Gefäßes. Das Metallgehäuse muss für die strukturellen Belastungen, Abmessungen, Anschlüsse, Halterungsanordnungen und anwendbaren Druck- oder Vakuumbelastungen des Geräts ausgelegt sein. Eine korrosionsbeständige Oberfläche kann einen Behälterkörper, der für seinen mechanischen Betrieb ungeeignet ist, nicht ausgleichen.

Ebenso beeinflusst die Substratgeometrie das Beschichtungssystem. Ecken, interne Übergänge, Verbindungsöffnungen und andere komplexe Merkmale erfordern möglicherweise besondere Aufmerksamkeit bei der Oberflächenvorbereitung, Anwendung und Inspektion. Die vorgeschlagene Konstruktion sollte Zugang zum Auftragen und Überprüfen der Beschichtung dort bieten, wo der Prozess Schutz erfordert.

Technisches Prinzip:Bewerten Sie die Beschichtung und die darunter liegende Struktur als ein Ausrüstungssystem. Chemische Kompatibilität, Barriereintegrität, Strukturdesign und Prozessbedingungen müssen alle die beabsichtigte Anwendung unterstützen.

Beginnen Sie mit der Prozessaufgabe

Bevor Sie ein Schiff auswählen, ermitteln Sie die Rolle, die es erfüllen muss. In einem Lagerbehälter wird ein Material für einen definierten Zeitraum aufbewahrt. Ein Empfänger sammelt Material von einem anderen Betrieb. Ein Mischtank unterstützt das Mischen oder Rühren, während eine Säule eine Umgebung für einen Trennprozess bereitstellt. Jeder Einsatz stellt unterschiedliche Anforderungen an Geometrie, Anschlüsse, Zubehör und Betriebsbedingungen.

Die frühzeitige Definition dieser Funktion bietet eine praktische Grundlage für die Bewertung des Beschichtungssystems und der Gerätekonfiguration. Es hilft auch zu verhindern, dass eine generische Spezifikation ein Prozessmerkmal übersieht, das sich auf das endgültige Design auswirkt.

2. Wichtige Beschichtungseigenschaften

Die PFA-Beschichtung wird aufgrund einer Kombination aus Material- und Oberflächeneigenschaften ausgewählt. Die Bedeutung jeder Eigenschaft hängt vom chemischen Medium, dem erforderlichen Grad des Oberflächenschutzes, dem Gerätedesign und der Art und Weise ab, wie das Schiff betrieben und gereinigt wird.

Korrosionsbeständigkeit

PFA ist beständig gegen eine Reihe korrosiver Chemikalien und eignet sich daher für Anwendungen, bei denen eine freiliegende Metalloberfläche möglicherweise nicht die erforderliche Lebensdauer oder Materialverträglichkeit bietet. Dennoch sollte keine Auswahl ausschließlich auf der allgemeinen Beschreibung einer Chemikalie als Säure, Alkali, Lösungsmittel oder Oxidationsmittel basieren.

Zur Beurteilung der Verträglichkeit fließen die genaue chemische Zusammensetzung, die Konzentration, die Temperatur, die Kontaktdauer und der Prozessablauf ein. Mischungen und sich ändernde Prozesszusammensetzungen erfordern besondere Aufmerksamkeit, da sich ihr Verhalten von dem einer isolierten Chemikalie unterscheiden kann.

Oberflächenglätte und Reinigbarkeit

Eine glatte Polymeroberfläche kann dazu beitragen, die Ansammlung von Prozessrückständen zu reduzieren und die Reinigung bei geeigneten Gerätekonfigurationen zu erleichtern. Diese Eigenschaft kann für feinchemische und pharmazeutische Prozesse relevant sein, bei denen die Entfernung von Reststoffen eine wichtige Betriebsanforderung ist.

Die Glätte der Oberfläche allein garantiert jedoch keine Reinigungsfähigkeit. Gerätegeometrie, Totzonen, Entleerbarkeit, Art der Rückstände, Reinigungsmittelverträglichkeit und Reinigungsverfahren haben Einfluss darauf, wie effektiv ein Behälter gereinigt werden kann. Bei der Bewertung des Gesamtdesigns sollten interne Düsen, Ecken, Rührwerksschnittstellen und andere Übergänge berücksichtigt werden.

Kontaktflächenkontrolle

Eine durchgehende, geeignete Beschichtung kann den direkten Kontakt zwischen dem Prozessmedium und dem Metallsubstrat reduzieren. Dies kann relevant sein, wenn die Kontrolle von Metallkontakt oder potenzieller Kontamination wichtig ist. Das tatsächliche Ergebnis hängt von der Integrität der Beschichtung, dem chemischen Prozess und den für die Anwendung festgelegten Anforderungen zur Kontaminationskontrolle ab.

Im hochreinen Einsatz muss das Gesamtsystem bewertet werden, anstatt davon auszugehen, dass eine Fluorpolymerbeschichtung automatisch alle Reinheitsanforderungen erfüllt. Der Zustand der Beschichtung, die Sauberkeit der Geräte, verbundene Komponenten, Reinigungsverfahren und die Möglichkeit von Materialrückständen fließen alle in die Beurteilung ein.

Wärmeleistung

PFA kann in ausgewählten Anwendungen mit erhöhten oder reduzierten Temperaturen eingesetzt werden. In den Produktinformationen dieser Gerätereihe ist ein Temperaturbereich von -20 °C bis 260 °C angegeben. Dies sollte als angegebener Bereich für die technische Bewertung und nicht als universeller Betriebsgrenzwert für jeden Behälter, jedes Beschichtungssystem, jede Chemikalie oder jeden Druckzustand betrachtet werden.

Die entsprechende Betriebsgrenze muss für die spezifische Ausrüstung und den gesamten Arbeitszyklus bestätigt werden. Die Temperatur kann das Polymerverhalten, die chemische Kompatibilität und die Wechselwirkung zwischen der Beschichtung und dem Metallsubstrat beeinflussen. Erwärmung, Abkühlung, wiederholte Temperaturzyklen und plötzliche Temperaturänderungen sollten daher bei der Konstruktion berücksichtigt werden.

Abdeckung und Beschichtungsintegrität

Die Funktion einer Beschichtung hängt von ihrem Zustand auf der erforderlichen Innenfläche ab. Eine gleichmäßige Abdeckung und eine angemessene Dicke sind wichtig, während Nadellöcher oder Beschädigungen den lokalen Schutz beeinträchtigen können. Daher sind Oberflächenvorbereitung und Anwendungskontrolle wichtige Aspekte bei der Herstellung.

Die Inspektionsmethode und die Akzeptanzkriterien sollten für die Beschichtungsanlage und das Behälterdesign geeignet sein. Eine Beschichtungsanforderung sollte die zu schützenden Bereiche, die geltenden Dickenanforderungen und die erforderlichen Inspektionsnachweise vor der Abnahme der Ausrüstung angeben.

Bewerten Sie die chemische Beständigkeit anhand der tatsächlichen Medien- und Betriebsbedingungen.
Berücksichtigen Sie den Einfluss der Oberflächenbeschaffenheit und der Behältergeometrie auf die Reinigung.
Definieren Sie gegebenenfalls Anforderungen an die Kontaktoberfläche und die Kontaminationskontrolle.
Bestätigen Sie die Temperatur- und Druckgrenzen für die gesamte Gerätebaugruppe.
Legen Sie vor der Produktion Methoden und Abnahmekriterien für die Beschichtung fest.

3. Vier Hauptausrüstungskonfigurationen

Beschichtete Behälter erfüllen in einer Prozessanlage unterschiedliche Aufgaben. Lagertanks, Auffangbehälter, Mischtanks und Kolonnen benötigen möglicherweise alle einen Korrosionsschutz, ihre Formen, Verbindungen, internen Komponenten und Betriebsabläufe sind jedoch nicht austauschbar.

3.1 PFA-beschichtete Lagertanks

Lagertanks enthalten kompatible chemische Materialien, Rohstoffe, Zwischenprodukte oder Prozessflüssigkeiten, bis sie verwendet oder einem anderen Betrieb zugeführt werden. Bei diesen Anwendungen kann die Beschichtung über einen längeren Zeitraum mit dem gelagerten Medium in Kontakt bleiben.

Bei der Auswahl sollten die Zusammensetzung und Konzentration des gelagerten Mediums, die voraussichtliche Lagerdauer, die Mindest- und Höchsttemperaturen sowie die Füll- und Entleerungsverfahren berücksichtigt werden. Die Prozessbeschreibung sollte auch alle Reinigungsmittel abdecken, die mit der Innenoberfläche in Kontakt kommen.

Die Kapazität sollte sowohl im Hinblick auf das erforderliche Arbeitsvolumen als auch auf das Nennvolumen des Behälters definiert werden. Die endgültige Geometrie muss den vorgesehenen Flüssigkeitsstand, die Installationsanordnung, die Anschlüsse und alle zusätzlichen Prozessanforderungen berücksichtigen.

Bestätigen Sie den zu lagernden Stoff oder das zu lagernde Gemisch und seine Betriebsbedingungen.
Geben Sie das Nennvolumen, das nutzbare Arbeitsvolumen und die Hauptabmessungen an.
Identifizieren Sie gegebenenfalls die Anforderungen an Einlass, Auslass, Abfluss, Entlüftung und Instrumentierung.
Überprüfen Sie den Zugang für Inspektion, Reinigung und routinemäßige Wartung.

Eine klar definierte Lagerspezifikation verbindet Materialverträglichkeit mit den praktischen Anforderungen der Anlage. Der Behälter sollte sowohl hinsichtlich seiner Eindämmungsfunktion als auch seiner Schnittstellen zum umgebenden System bewertet werden.

3.2 PFA-beschichtete Empfänger

Empfänger sammeln Materialien aus einer vorgelagerten Stufe, bevor der Inhalt übertragen, weiterverarbeitet oder in einen anderen Teil der Anlage geleitet wird. Abhängig vom Prozess kann das eingehende Material eine Flüssigkeit, ein Kondensat, ein Zwischenprodukt oder ein Strom sein, dessen Zusammensetzung sich während des Betriebs ändert.

Der Empfangsdienst bestimmt das erforderliche Volumen und die Anschlussanordnung. Designer sollten den eingehenden Fluss verstehen, wie viel Material sich vor der nächsten Übertragung ansammeln kann und ob sich Druck oder Temperatur während der Sammlung und Entladung ändern können.

Ein Empfänger kann über mehrere Anschlüsse für Materialeingang, Entladung, Entlüftung, Füllstandsüberwachung oder andere Funktionen verfügen. Ihre Positionen sollten mit dem Prozesslayout, den Entwässerungsanforderungen und den Zugangsanforderungen koordiniert werden. Die Innenbeschichtung muss für das in den Behälter gelangende Material, einschließlich relevanter Änderungen in seiner Zusammensetzung, geeignet sein.

Identifizieren Sie die Upstream-Geräte und die Eigenschaften des eingehenden Streams.
Definieren Sie das erwartete Akkumulationsvolumen und die Übertragungshäufigkeit.
Geben Sie Einlass-, Auslass-, Entlüftungs- und Überwachungsanschlüsse an.
Berücksichtigen Sie gegebenenfalls Druckänderungen, Kondensation und Temperaturschwankungen.

Die Definition dieser Betriebsdetails trägt dazu bei, den Zweck des Empfängers innerhalb des umfassenderen Prozesssystems festzulegen und bietet eine klare Grundlage für die Finalisierung seiner Konfiguration.

3.3 PFA-beschichtete Mischtanks

Mischtanks kombinieren zwei oder mehr Materialien oder halten eine Mischung unter kontrollierten Betriebsbedingungen aufrecht. Abhängig von der Aufgabe kann die Ausrüstung ein Rührwerk, einen Welleneingang, eine Antriebsbaugruppe, Dichtungen, Instrumentierung und zusätzliche Materialverbindungen umfassen.

Die Beschichtung des Tanks ist nur ein Bestandteil des gesamten Materialkontaktsystems. Alle anderen benetzten Teile, einschließlich Dichtungen und Dichtungen, müssen hinsichtlich der Kompatibilität mit dem Prozessmedium separat betrachtet werden. Ihre Temperatur- und Druckgrenzen müssen ebenfalls mit der Geräteaufgabe übereinstimmen.

Auch mechanische Anforderungen beeinflussen die Konfiguration. Die erwarteten Flüssigkeitseigenschaften, das Mischziel, die erforderliche Betriebsgeschwindigkeit und das Prozessverhalten sollten festgelegt werden, bevor die Rühranordnung endgültig festgelegt wird. Die Schnittstelle zwischen der Mischbaugruppe und dem beschichteten Behälter sollte überprüft werden, damit mechanische Belastungs- und Zugangsanforderungen berücksichtigt werden.

Beschreiben Sie die zu mischenden Materialien und relevante Änderungen während des Betriebs.
Geben Sie das Mischziel und die gewünschte Rühranordnung an.
Identifizieren Sie Welleneinführungen, Dichtungen, Dichtungen, Instrumente und anderes Zubehör.
Überprüfen Sie den Reinigungszugang und die Entfernung von Rückständen von internen Bauteilen.

Die endgültige Anordnung sollte den Prozessanforderungen entsprechen, ohne davon auszugehen, dass für jede Mischanwendung das gleiche Rührwerk oder die gleiche Verbindungsanordnung geeignet ist.

3.4 PFA-beschichtete Säulen

Beschichtete Kolonnen können bei Trennvorgängen wie Destillation und Rektifikation verwendet werden, wenn der Prozess eine korrosionsbeständige Innenoberfläche erfordert. Ihre Konfiguration hängt von der Trennaufgabe, den Betriebsbedingungen, den Prozessmaterialien und der Konstruktion der internen Komponenten ab.

Im Gegensatz zu einem einfachen Lagerbehälter kann eine Kolonne mehrere interne Merkmale enthalten, die den Kontakt zwischen Prozessphasen beeinflussen. Je nach Ausführung kann die Anordnung interne Strukturen und Anschlüsse umfassen, die auf den Beschichtungsprozess und die Prüfanforderungen abgestimmt werden müssen.

Prozessingenieure sollten die beabsichtigte Trennaufgabe, Betriebstemperatur und -druck, Materialzusammensetzung und die Anforderungen der zugehörigen Ausrüstung definieren. Das vorgeschlagene Beschichtungsverfahren muss für die Säulengeometrie und die zu schützenden Innenflächen geeignet sein.

Beschreiben Sie den vorgesehenen Trennprozess und die relevanten Betriebsschritte.
Identifizieren Sie die Prozessmedien und die erwarteten Änderungen in der Zusammensetzung.
Geben Sie Säulenabmessungen, Verbindungspositionen und interne Konfigurationsdetails an.
Legen Sie fest, wie die Beschichtungsabdeckung und -integrität auf relevanten Oberflächen bewertet wird.

Die Gerätespezifikation sollte den tatsächlichen Trennprozess widerspiegeln und eine Säule nicht als Lagergefäß mit einer anderen Form behandeln.

Gerätetyp	Primäre Funktion	Hauptschwerpunkt Design	Wichtige Informationen
Lagertank	Hält chemische Materialien für einen bestimmten Zeitraum.	Eindämmung, Lagerbedingungen und Transferzugang.	Gespeichertes Medium und Arbeitsvolumen.
Empfänger	Sammelt Material aus einem vorgelagerten Prozess.	Zufluss, Ansammlung und Abfluss.	Übertragungsreihenfolge und Verbindungslayout.
Mischbehälter	Kombiniert Materialien oder erhält eine Mischung aufrecht.	Bewegung, Wellenschnittstellen und benetzte Zubehörteile.	Mischaufgabe und Materialeigenschaften.
Spalte	Unterstützt einen Trennungsprozess.	Interne Konfigurations- und Prozessbedingungen.	Trennungspflicht und interne Regelung.

Dabei handelt es sich um allgemeine funktionale Unterscheidungen. Die tatsächlichen Abmessungen, Beschichtungsmethoden und Betriebsgrenzen müssen für die angegebene Ausrüstung und den angegebenen Prozess festgelegt werden.

4. Chemische Kompatibilität und Prozessmedien

Die chemische Kompatibilität sollte anhand der tatsächlichen Prozessinformationen und nicht anhand einer breiten Materialkategorie überprüft werden. Obwohl PFA gegen eine Reihe korrosiver Chemikalien beständig ist, hängt die Eignung einer bestimmten Beschichtung von der Zusammensetzung, Konzentration, Temperatur und Dauer der Einwirkung ab.

Identifizieren Sie die vollständige chemische Zusammensetzung

Beginnen Sie mit der Auflistung der Substanzen, die mit der beschichteten Oberfläche in Kontakt kommen. Geben Sie die Hauptbestandteile, relevanten Verunreinigungen, Zusatzstoffe, Zwischenprodukte und Reaktionsprodukte an. Wenn es sich bei dem Prozess um eine Mischung handelt, sollte die vollständige Zusammensetzung so genau beschrieben werden, wie es die verfügbaren Prozessdaten zulassen.

Ein chemischer Name allein erfasst möglicherweise nicht das Verhalten einer konzentrierten Lösung oder eines Mehrkomponentengemisches. Ebenso kann die Zusammensetzung, die in einen Behälter gelangt, von der Zusammensetzung abweichen, die später in einer Charge oder nach einer Trennstufe vorliegt.

Identifizieren Sie bei Prozessen, bei denen sich die chemischen Bedingungen ändern, die wichtigen Phasen separat. Dadurch ist es möglich, die Beschichtung anhand der Materialien zu bewerten, denen sie während des gesamten Betriebszyklus ausgesetzt sein kann.

Berücksichtigen Sie Konzentration und Temperatur

Die Konzentration kann sich auf die Kompatibilitätsbewertung auswirken, insbesondere wenn ein Prozess Verdünnung, Verdampfung, Konzentration oder Reaktion umfasst. Die Spezifikation sollte typische Werte von den minimalen und maximalen Bedingungen unterscheiden, denen das Gerät ausgesetzt sein kann.

Neben der Zusammensetzung muss auch die Temperatur beurteilt werden. Während des normalen Betriebs, beim Erhitzen, Abkühlen, Reinigen oder Herunterfahren kann eine Beschichtung unterschiedlichen Bedingungen ausgesetzt sein. Die Eignung sollte für die für die Anwendung relevanten Kombinationen aus chemischer Zusammensetzung und Temperatur bestätigt werden.

Beziehen Sie Reinigungs- und Hilfsstoffe mit ein

Durch die Reinigung kann die Innenoberfläche Substanzen ausgesetzt werden, die nicht Teil der normalen Produktion sind. Reinigungslösungen, Spülflüssigkeiten und wartungsrelevante Chemikalien sollten daher überall dort, wo sie mit der Beschichtung in Berührung kommen, in die Verträglichkeitsprüfung einbezogen werden.

Auch der vollständige Reinigungsprozess ist wichtig. Seine Temperatur, Einwirkungszeit und mechanische Einwirkungen können die Ausrüstung beeinträchtigen, selbst wenn die Reinigungschemikalie selbst mit dem Polymer kompatibel ist. Die Kompatibilität von Dichtungen, Dichtungen und anderen benetzten Komponenten sollte ebenfalls bestätigt werden.

Berücksichtigen Sie die Kontaktdauer und Betriebsschwankungen

Ein Lagerbehälter kann seine Beschichtung über einen längeren Zeitraum einem Medium aussetzen, während ein Auffangbehälter möglicherweise einem kürzeren, aber wiederholten Kontakt ausgesetzt ist. Ein Mischbehälter kann unterschiedlicheren örtlichen Bedingungen ausgesetzt sein, wenn Materialien kombiniert werden. Diese unterschiedlichen Aufgaben sollten bei der Beurteilung der Beschichtungseignung beschrieben werden.

Auch vernünftigerweise vorhersehbare Prozessabweichungen sollten berücksichtigt werden. Unerwartete Konzentrationsänderungen, längere Haltezeiten oder eine unbeabsichtigte Kombination von Materialien können dazu führen, dass der Prozess von seinen normalen Betriebsbedingungen abweicht. Die Gerätespezifikation sollte solche Szenarien identifizieren, bei denen sie die Beschichtung oder die Integrität des Behälters beeinträchtigen könnten.

Kompatibilitäts-Checkliste:

Chemische Identitäten, Konzentrationen und relevante Gemische.
Prozessschritte, in denen sich die chemische Zusammensetzung ändert.
Minimale, normale und maximale Kontakttemperaturen.
Reinigungsflüssigkeiten und andere Hilfsmedien, die mit der Beschichtung in Kontakt kommen.
Voraussichtliche Kontaktdauer und relevante Prozessabweichungen.

Wenn wichtige chemische Daten nicht verfügbar sind, notieren Sie die Unsicherheit zur technischen Überprüfung. Die Kompatibilität sollte nicht allein deshalb als bestätigt angesehen werden, weil eine allgemeine Materialbeschreibung auf eine Beständigkeit gegenüber der primären Chemikalie schließen lässt.

5. Temperatur-, Druck- und Vakuumbedingungen

Die Betriebsbedingungen wirken sich gemeinsam auf die Beschichtung und den Metallbehälter aus. Die Temperatur beeinflusst das Polymerverhalten und die chemische Kompatibilität, während Druck- und Vakuumbedingungen die mechanischen Anforderungen an die gesamte Baugruppe beeinflussen. Diese Parameter sollten ausgewertet werden, bevor die Konfiguration genehmigt wird.

Temperaturgrenzen und Temperaturwechsel

In den mitgelieferten Produktinformationen ist für die Gerätereihe ein Betriebstemperaturbereich von -20 °C bis 260 °C aufgeführt. Dieser Bereich sollte anhand des individuellen Beschichtungssystems, der Behälterkonstruktion, des chemischen Mediums und der Betriebsbedingungen bestätigt werden. Es ist nicht als Garantie dafür zu verstehen, dass jede Konfiguration im gesamten Bereich geeignet ist.

Die Spezifikation sollte die normale Temperatur, die Höchst- und Mindesttemperaturen sowie die erwarteten Temperaturänderungen während des Starts, des Betriebs, der Reinigung und des Herunterfahrens angeben. Wenn bei einer Reaktion Wärme entsteht oder der Prozess Heiz- und Kühlkreisläufe nutzt, sollten diese Stufen in die Bewertung einbezogen werden.

Schnelle Temperaturänderungen können zusätzliche Anforderungen an die Beziehung zwischen der Polymerbeschichtung und dem Metallsubstrat stellen. Designer sollten den erwarteten Zyklus, die Dauer und die Häufigkeit berücksichtigen, wenn sie entscheiden, ob die vorgeschlagene Ausrüstung geeignet ist.

Überdruckbetrieb

Notieren Sie den normalen Betriebsdruck, den Auslegungsdruck und vorhersehbare Übergangsbedingungen. Materialbeladung, Dampfbildung, Reaktion, Entladung und Verbindungen zu anderen Prozessgeräten können zu Druckänderungen führen, die sich auf die Behälterkonstruktion auswirken.

Die Druckbelastbarkeit des Behälters hängt von der konstruktiven Gestaltung und dem entsprechenden Zubehör ab, nicht nur vom Beschichtungsmaterial. Der Körper, die Verbindungen, die Düsen, die Abdeckungen und andere druckführende Elemente müssen gemäß den geltenden Konstruktionsanforderungen beurteilt werden.

Vakuumbedingungen

Der Vakuumbetrieb erfordert eine explizite Bewertung, da er eine Druckdifferenz erzeugt, die sich vom Überdruckbetrieb unterscheidet. Vakuum kann während der Verarbeitung, Kondensation, dem Pumpen oder anderen Betriebsphasen entstehen.

Die Spezifikation sollte den minimalen absoluten Druck, die Temperatur, bei der Vakuum entstehen kann, die Dauer der Einwirkung und die erwartete Anzahl von Zyklen angeben. Der Aufbau und das Beschichtungssystem müssen für diese Bedingungen geeignet sein.

Die chemische Beständigkeit allein begründet noch keine Vakuumtauglichkeit. Die Eignung eines Behälters unter Überdruck sollte auch nicht als Beweis dafür angesehen werden, dass dieselbe Konfiguration dem angegebenen Vakuumbetrieb standhalten kann.

Bewerten Sie den kombinierten Betriebsbereich

Temperatur, Druck und chemische Zusammensetzung sollten gemeinsam beurteilt werden. Wenn während derselben Prozessphase maximale Temperaturen und ein Druck- oder Vakuumextrem auftreten können, sollte diese Kombination identifiziert werden. Wenn für die Betriebsphasen unterschiedliche Anforderungen gelten, sollte die Entwurfsprüfung jede Phase widerspiegeln, anstatt unabhängige Grenzwerte in einem angenommenen Zustand zusammenzufassen.

Parameter	Erforderliche Informationen	Technische Überprüfung
Temperatur	Normalbereich, Extreme und thermischer Zyklus.	Beschichtungseignung und thermisches Verhalten der Baugruppe.
Überdruck	Betriebsdruck, Auslegungsdruck und Transienten.	Tragwerksplanung und drucktragende Bauteile.
Vakuum	Minimaler absoluter Druck, Dauer und Temperatur.	Eignung des gesamten Behälters für die angegebene Druckdifferenz.
Prozesskreislauf	Starten, Herunterfahren, Reinigen und wiederholte Änderungen.	Kombinierte thermische, mechanische und chemische Bedingungen.

6. Komplexe Geometrie und Beschichtungsabdeckung

Die Innengeometrie kann sowohl das Auftragen der Beschichtung als auch die Fähigkeit der fertigen Ausrüstung, ihre Prozessaufgabe zu erfüllen, beeinflussen. Flache oder relativ geradlinige Oberflächen stellen andere Anwendungsherausforderungen dar als Behälter mit mehreren Öffnungen, internen Übergängen, engen Bereichen und komplexen Verbindungen.

Verstehen Sie die interne Oberflächenanordnung

Identifizieren Sie vor der Auswahl einer Beschichtungsanordnung alle Oberflächen, die geschützt werden müssen. Beziehen Sie die Hauptbehälterwand, interne Armaturen, Düsen, Verbindungsübergänge und andere Bereiche mit Prozesskontakt ein, in denen die Spezifikation eine beschichtete Oberfläche erfordert.

Aus Zeichnungen sollte deutlich hervorgehen, welche Flächen einbezogen sind und wo die beschichtete Grenze endet. Dies ist insbesondere dann sinnvoll, wenn ein Behälter mehrere Verbindungsarten oder Komponenten umfasst, die mit unterschiedlichen Fertigungsmethoden hergestellt wurden.

Achten Sie auf Übergänge und Öffnungen

Düsenöffnungen, Ecken, Durchmesseränderungen und interne Übergänge erfordern möglicherweise mehr Aufmerksamkeit als eine große, zugängliche Oberfläche. Ihre Geometrie kann den Zugang zur Beschichtung, die Abdeckung, die Inspektion und die Gleichmäßigkeit der fertigen Schicht beeinflussen.

Diese Bereiche sollten bei der Gerätekonstruktion berücksichtigt werden, nicht erst nach Beginn der Fertigung. Bei eingeschränktem Zugang sollte im Herstellungsplan festgelegt werden, wie die Beschichtung aufgetragen und gemäß den erforderlichen Kriterien überprüft wird.

Koordinatengeometrie mit Inspektion

Beschichtungsabdeckung und Beschichtungsinspektion sind eng miteinander verbunden. Eine Oberfläche, die während des Auftragens schwer zu erreichen ist, kann auch nach dem Beschichtungsprozess schwierig zu untersuchen sein. Bei der Konstruktion sollten die für die Ausrüstung gewählten Prüfmethoden berücksichtigt werden.

Die erforderlichen Dicken-, Abdeckungs- und Integritätsprüfungen sollten entsprechend der spezifischen Beschichtungskonstruktion definiert werden. Im Inspektionsplan sollte festgelegt werden, welche Oberflächen untersucht werden, wie sie bewertet werden und welche Ergebnisse eine Abnahme darstellen.

Berücksichtigen Sie die Oberflächenvorbereitung und den Fertigungszugang

Der Beschichtungsprozess beginnt, bevor das Polymer aufgetragen wird. Die Oberflächenvorbereitung, der Zustand des Untergrundes und der Zugang zu den benötigten Bereichen können Einfluss auf den Herstellungsprozess haben. Die genauen Vorbereitungs- und Anwendungsanforderungen hängen von der gewählten Methode und der Gerätekonstruktion ab.

Maßänderungen oder verspätete Modifikationen können Auswirkungen auf die für die Anwendung und Inspektion verfügbaren Oberflächen haben. Aus diesem Grund sollte die Behälterkonfiguration überprüft werden, bevor Fertigungszeichnungen und Beschichtungsanforderungen finalisiert werden.

Bringen Sie Beschichtungsanforderungen und Prozessfunktionalität in Einklang

Die Innenstruktur eines Behälters muss sowohl der Prozessfunktion als auch den Beschichtungsanforderungen gerecht werden. Beispielsweise benötigt ein Mischtank möglicherweise bestimmte interne Merkmale, um seine beabsichtigte Aufgabe zu erfüllen, während eine Kolonne möglicherweise Komponenten enthält, die für die Trennung erforderlich sind. Diese Funktionen sollten als Teil des gesamten Ausrüstungssystems entworfen und überprüft werden.

Das Ziel besteht darin, eine Konfiguration zu etablieren, die den Prozessanforderungen entspricht und gleichzeitig die erforderliche Beschichtungsabdeckung und Inspektion ermöglicht. Weder Oberflächenschutz noch Prozessfunktionalität sollten isoliert betrachtet werden.

7. Inspektion und Qualitätsprüfung

Durch die Inspektion kann festgestellt werden, ob die hergestellte Beschichtung den vereinbarten technischen Anforderungen entspricht. Der Inspektionsplan sollte für das spezifische Gerät und Beschichtungssystem unter Berücksichtigung der Gerätegeometrie, der Prozessaufgabe, der geltenden Normen und der Akzeptanzkriterien entwickelt werden.

Prüfung der Schichtdicke

Die Beschichtungsdicke ist ein wichtiger Teil der Spezifikation, in der definierte Dickenanforderungen gelten. Der erforderliche Bereich und die Methode zu seiner Überprüfung sollten vor der Produktion bestätigt werden. Die Prüfmethode muss für die Beschichtung, das Substrat und die Gerätekonfiguration geeignet sein.

Messungen sollten anhand der vereinbarten Kriterien bewertet werden, anstatt sich auf die allgemeine Aussage zu verlassen, dass die Beschichtung gleichmäßig erscheint. Wenn verschiedene Bereiche unterschiedliche Anforderungen haben, sollte der Inspektionsplan diese Bereiche identifizieren und erläutern, wie die Konformität bewertet wird.

Pinhole-Erkennung und Beschichtungsintegrität

Die Erkennung von Nadellöchern kann dabei helfen, bestimmte Defekte zu identifizieren, die die Barrierefunktion der Beschichtung beeinträchtigen können. Eignung, Verfahren und Akzeptanzkriterien hängen vom jeweiligen Beschichtungssystem und Gerätedesign ab.

Das Verfahren sollte entsprechend der Schichtdicke, den Materialeigenschaften, dem Untergrund und den relevanten technischen Anforderungen ausgewählt werden. Es sollte nicht davon ausgegangen werden, dass die Inspektionseinstellungen für jedes Produkt identisch sind. Das vereinbarte Verfahren sollte die zu inspizierenden Geräte festlegen und festlegen, wie die Ergebnisse dokumentiert werden.

Druckprüfung und Geräteintegrität

In den mitgelieferten Produktinformationen ist die Druckprüfung als eine der vor der Auslieferung vorgeschriebenen Prüfungen aufgeführt. Der relevante Prüftyp, das Verfahren und die Abnahmebedingungen sollten für die einzelnen Geräte entsprechend ihrer Konstruktion und den geltenden Anforderungen bestätigt werden.

Druckprüfungen und Beschichtungsprüfungen befassen sich mit verschiedenen Aspekten der fertigen Baugruppe. Eine strukturelle oder druckbezogene Prüfung stellt nicht automatisch die Unversehrtheit der Beschichtung fest, und die Prüfung der Beschichtung ersetzt nicht die erforderlichen strukturellen Prüfungen.

Inspektion schwieriger Bereiche

Düsen, Öffnungen, Ecken und andere Änderungen in der Geometrie erfordern möglicherweise besondere Inspektionsmaßnahmen. Ihre Lage und Form können den Zugang zur beschichteten Oberfläche und die Wahl der Inspektionsmethode beeinflussen.

Prüfanforderungen sollten daher mit der Gerätezeichnung abgestimmt werden. Dadurch kann das Fertigungsteam kritische Bereiche identifizieren und festlegen, wie jede erforderliche Oberfläche überprüft wird, bevor die Ausrüstung freigegeben wird.

Definieren Sie Aufzeichnungen und Akzeptanzkriterien

Eine nützliche Inspektionsspezifikation identifiziert das Verfahren, den zu bewertenden Bereich oder die zu bewertende Komponente, die geltenden Akzeptanzkriterien und die für die Überprüfung erforderlichen Dokumente. Je nach Projekt kann das Aufzeichnungspaket genehmigte Zeichnungen, Schichtdickenergebnisse, Aufzeichnungen zur Locherkennung, Drucktestdokumentation und Aufzeichnungen akzeptierter Abweichungen umfassen.

Die genaue Dokumentation richtet sich nach den Projektanforderungen. Wenn Sie sich vor der Herstellung darauf einigen, stellen Sie sicher, dass Kunde und Hersteller bei der Prüfung des fertigen Schiffs dieselben Kriterien anwenden.

Checkliste für die Inspektionsplanung:

Identifizieren Sie die erforderlichen Beschichtungsoberflächen und Dickenkriterien.
Definieren Sie bei Bedarf das anwendbare Verfahren zur Locherkennung.
Bestätigen Sie die Drucktestanforderungen für das Gerätedesign.
Identifizieren Sie schwierige Geometrien, die besondere Aufmerksamkeit bei der Inspektion erfordern.
Vereinbaren Sie Abnahmekriterien und die erforderlichen Prüfprotokolle.

8. Industrielle Anwendungen

PFA-beschichtete Prozessbehälter können in Branchen in Betracht gezogen werden, in denen korrosive Medien verarbeitet werden oder eine Kontrolle des Kontakts zwischen dem Prozessmaterial und einer Metalloberfläche erforderlich ist. Die geeignete Konfiguration hängt vom beabsichtigten Betrieb, der chemischen Kompatibilität, dem Gerätedesign und den Betriebsbedingungen ab.

Feinchemikalienproduktion

Die Herstellung von Feinchemikalien kann mehrere Reaktions-, Lagerungs-, Misch- und Trennschritte umfassen. Verschiedene Prozessschritte können die Ausrüstung wechselnden chemischen Zusammensetzungen, Konzentrationen und Temperaturen aussetzen.

Für eine kompatible Materiallagerung kann ein beschichteter Tank in Betracht gezogen werden, während ein beschichteter Mischbehälter dort geeignet sein kann, wo eine innere Schutzoberfläche und eine definierte Mischanordnung erforderlich sind. Trennstufen erfordern möglicherweise eine Säulenkonfiguration, die auf die Prozessaufgabe und die interne Geometrie abgestimmt ist.

Der Auswahlprozess sollte das Material in jeder Phase, den Betriebszyklus und die Zubehörteile identifizieren, die mit dem Prozessmedium in Kontakt kommen. Ändert sich die chemische Zusammensetzung während der Verarbeitung, sollte die Verträglichkeitsbewertung die relevanten Phasen abdecken.

Pharmazeutische Verarbeitung

Die pharmazeutische Verarbeitung kann das Lagern, Empfangen, Mischen und Übertragen chemischer Materialien oder Zwischenprodukte umfassen. In diesen Umgebungen können bei der Geräteauswahl sowohl chemische Kompatibilität als auch Anforderungen an die Oberflächenreinheit berücksichtigt werden.

Eine beschichtete Oberfläche kann dazu beitragen, den direkten Kontakt zwischen kompatiblen Prozessmedien und dem darunter liegenden Metallsubstrat zu reduzieren. Die Eignung für einen bestimmten pharmazeutischen Prozess hängt jedoch auch von den erforderlichen Kontaminationskontrollkriterien, der vollständigen Gerätekonfiguration, den Reinigungsverfahren und der Überprüfung der Beschichtungsintegrität ab.

Prozessingenieure sollten die erforderlichen Reinigungspraktiken, die in jeder Phase verwendeten Materialien und die Inspektionserwartungen ermitteln. Eine pauschale Aussage zur Oberflächenglätte oder Chemikalienbeständigkeit ersetzt nicht die anwendungsspezifische Beurteilung.

Neue Energie und elektronische chemische Verarbeitung

Einige neue Energie- und elektronische Chemieanwendungen beinhalten korrosive Materialien oder Prozesse, bei denen die Kontrolle des Metallkontakts wichtig ist. Lagerung, Transfer, Mischen und damit verbundene Vorgänge erfordern daher möglicherweise Geräte mit einer geeigneten inneren Schutzoberfläche.

Die tatsächliche chemische Zusammensetzung und die Prozessbedingungen müssen die Auswahl leiten. Wenn die Kontaminationskontrolle Priorität hat, sollten das Beschichtungssystem, die angeschlossenen Komponenten, die Reinigungsmethode und die Inspektionskriterien gemeinsam berücksichtigt werden. Die Ausrüstung sollte anhand der Anforderungen des spezifischen Prozesses beurteilt werden und nicht nur aufgrund ihrer Zugehörigkeit zu einer bestimmten Branche ausgewählt werden.

Labor- und Technikumsanlagen

In Labor- und Pilotanlagen können kleinere Behälter zur Bewertung von Reaktionen, Mischvorgängen oder Trennprozessen eingesetzt werden, bevor eine größere Produktionsanordnung eingerichtet wird. Solche Geräte erfordern immer noch eine klare Definition der chemischen Kompatibilität, der Betriebstemperatur, des Drucks oder Vakuums und der Anforderungen an den Materialkontakt.

Anschlüsse und interne Konfigurationen können besonders wichtig sein, wenn die Ausrüstung verschiedene Prozessstufen oder Instrumente aufnehmen muss. Der Inspektionsplan sollte auch zum Design des Schiffes und den vorgesehenen Betriebsbedingungen passen.

Wenn ein Pilotprozess später ausgeweitet wird, sollte das Design neu bewertet werden, anstatt einfach die Behälterkapazität zu vervielfachen. Änderungen der Abmessungen, des Mischverhaltens, der thermischen Bedingungen und der Druckanforderungen können die technischen Überlegungen ändern.

Passen Sie den Gerätetyp an die Anwendung an

Die Branchenklassifizierung allein entscheidet nicht darüber, ob ein bestimmtes Schiff geeignet ist. Für die Lagerung in einer Feinchemieanlage können andere Anforderungen gelten als für einen Trennvorgang in derselben Anlage. Die Prozessfunktion, die Betriebsbedingungen, die Beschichtungsspezifikation und das Installationslayout sollten die primären Auswahlfaktoren bleiben.

Definieren Sie für die Speicherung das Medium, die Haltedauer, das nutzbare Volumen und den Übertragungsbedarf.
Geben Sie für den Empfang die Merkmale des Eingangsstroms und die Ableitungsanordnungen an.
Identifizieren Sie zum Mischen die Mischaufgabe, die Rührwerkskonfiguration und das benetzte Zubehör.
Geben Sie für die Trennung die Prozessleistung, die Säulengeometrie und die internen Konfigurationsanforderungen an.

9. Reinigungs-, Wartungs- und Betriebspraktiken

Die dauerhafte Eignung beschichteter Geräte hängt von der richtigen Installation, Betriebsabläufen, Reinigungspraktiken und Wartung ab. Ein guter Oberflächenschutz bei der Lieferung macht es nicht überflüssig, die Betriebsbedingungen zu verwalten und das Schiff im Betrieb zu inspizieren.

Behandeln und installieren Sie das Gefäß sorgfältig

Transport, Heben und Positionieren sollten den genehmigten Handhabungsanweisungen und den vorgesehenen Hebevorrichtungen des Geräts folgen. Unkontrollierte Stöße oder ungeeignete Hebemethoden können die Beschichtung oder andere Teile der Baugruppe beschädigen, selbst wenn das Äußere des Behälters keine offensichtlichen Anzeichen einer Beschädigung aufweist.

Stellen Sie bei der Installation sicher, dass die Behälterstützen und Rohrleitungsanschlüsse mit der genehmigten Anordnung übereinstimmen. Durch erzwungene Ausrichtung oder ungeplante Belastungen der Stutzen können Spannungen entstehen, die möglicherweise nicht in den ursprünglichen Konstruktionsannahmen enthalten waren.

Überprüfen Sie vor Inbetriebnahme die installierte Konfiguration anhand der genehmigten Zeichnungen. Bestätigen Sie die Position des Behälters, die Anschlüsse, Instrumente und Zubehörteile und führen Sie die erforderlichen Prüfungen vor der Inbetriebnahme durch.

Kontrollieren Sie die Start- und Abschaltbedingungen

In den Betriebsabläufen sollte festgelegt werden, wie der Behälter gefüllt, erhitzt oder gekühlt, ggf. unter Druck gesetzt und in einen sicheren Zustand zurückgebracht wird. Wenn Vakuum, Temperaturwechsel oder schnelle Änderungen der Prozessbedingungen möglich sind, sollten diese Szenarien in die genehmigten Betriebsanweisungen aufgenommen werden.

Unerwartete Änderungen des Drucks, der Temperatur oder der chemischen Zusammensetzung können dazu führen, dass das Gerät seinen genehmigten Betriebsbereich verlässt. In den Verfahren sollte erläutert werden, wie solche Abweichungen erkannt und behoben werden, anstatt dem Schiff den Weiterbetrieb unter unbewerteten Bedingungen zu ermöglichen.

Wählen Sie kompatible Reinigungsmittel

Reinigungsmittel müssen mit der Beschichtung und allen anderen benetzten Bauteilen verträglich sein. Auch die Reinigungstemperatur, die Einwirkdauer, der Spülvorgang und mögliche mechanische Einwirkungen sind zu berücksichtigen. Die Kompatibilität mit dem Hauptprozessmedium begründet nicht automatisch die Eignung für den Reinigungsprozess.

Die Methoden zur Oberflächenreinigung sollten den Anweisungen des Geräts folgen. Schleifwerkzeuge oder -verfahren, die die Beschichtung zerkratzen, schneiden oder anderweitig beschädigen können, sollten nicht verwendet werden, es sei denn, sie sind speziell für die jeweilige Konstruktion zugelassen.

Auch das Gerätedesign beeinflusst die Reinigungsergebnisse. Bei der Festlegung des Reinigungsverfahrens sollten Entwässerung, Zugang, interne Verbindungen und Bereiche, in denen sich Material ansammeln kann, berücksichtigt werden.

Auf Anzeichen von Oberflächenschäden prüfen

Die routinemäßige Wartung sollte den für die Anwendung geeigneten Inspektionsanforderungen entsprechen. Sichtbare Schäden, ungewöhnliches Betriebsverhalten oder Veränderungen an den Anschlüssen erfordern möglicherweise eine weitere Untersuchung. Der Inspektionsprozess sollte der genehmigten Methode folgen und sich nicht nur auf das optische Erscheinungsbild verlassen.

Bei Verdacht auf einen Beschichtungsfehler sollten Ursache und Ausmaß beurteilt werden, bevor eine Reparatur oder Änderung vorgenommen wird. Reparaturmethoden müssen für das ursprüngliche Beschichtungssystem, das Substrat, die Gerätegeometrie und die vorgesehenen Prozessbedingungen geeignet sein.

Führen Sie genaue Betriebsaufzeichnungen

Aufzeichnungen über Betriebsbedingungen, Reinigungsaktivitäten, Inspektionsergebnisse, Wartungsarbeiten und Geräteänderungen können dabei helfen, wiederkehrende Probleme zu erkennen. Sie unterstützen auch den Vergleich zwischen den ursprünglichen Designbedingungen und der tatsächlichen Prozessbelastung.

Wenn sich das chemische Medium, die Konzentration, die Betriebstemperatur, der Druck oder die Reinigungsmethode erheblich ändern, sollte die Ausrüstung überprüft werden, bevor der überarbeitete Prozess eingeführt wird. Ein für bestimmte Bedingungen zugelassenes Schiff sollte nicht automatisch als für eine andere Anwendung geeignet angesehen werden.

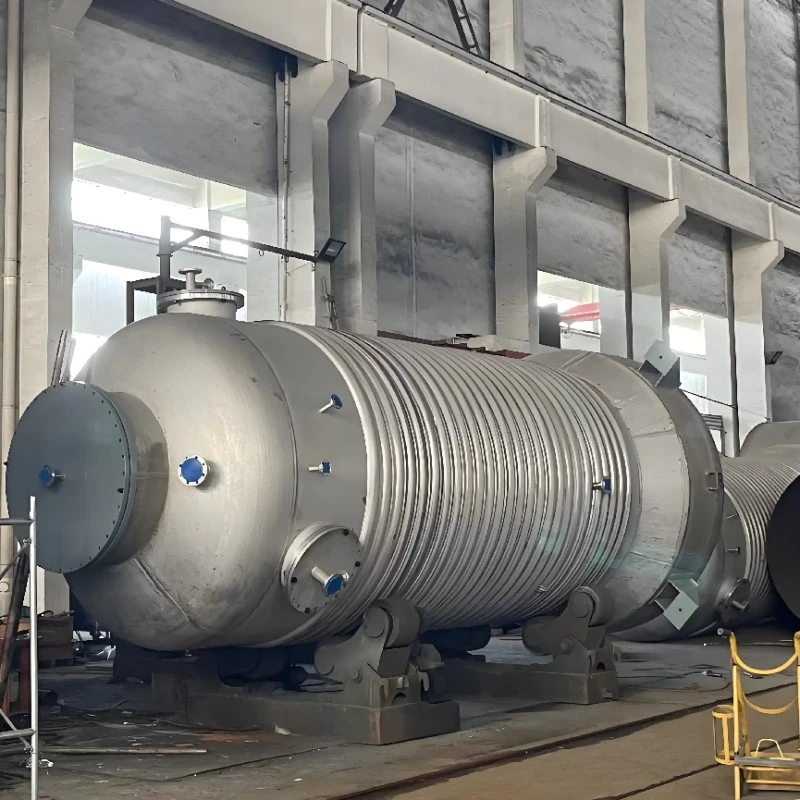

10. Beschichtete Ausrüstung und mit Blech ausgekleidete Ausrüstung

PFA-Beschichtung und Blechauskleidung sind unterschiedliche Ansätze zur Schaffung einer korrosionsbeständigen Innenoberfläche. Die geeignete Option hängt von der Behältergeometrie, den Prozessanforderungen, den Beschichtungs- oder Auskleidungsspezifikationen, den Betriebsbedingungen und der Herstellungsmethode ab.

Wie sich die Bauweisen unterscheiden

Durch ein geeignetes Auftragsverfahren wird eine PFA-Beschichtung auf das Metallsubstrat aufgebracht. Dieser Ansatz kann für bestimmte interne Strukturen in Betracht gezogen werden, bei denen die Beschichtungsmethode die erforderliche Abdeckung bieten kann und bei denen eine komplexe Geometrie den Zugang zur Oberfläche und die Gleichmäßigkeit zu wichtigen Designaspekten macht.

Geräte mit Blechauskleidung verwenden eine separate Polymerauskleidung, die im Behälter installiert ist. Der Aufbau, die Anschlüsse, Übergänge, Befestigungsanordnungen und die Geometrie unterscheiden sich von denen einer aufgebrachten Beschichtung. Jede Methode muss entsprechend ihren eigenen technischen Anforderungen bewertet werden.

Warum Geometrie die Entscheidung beeinflusst

Die Gefäßgeometrie kann Einfluss darauf haben, wie eine innere Schutzschicht installiert oder aufgetragen wird und wie ihre Integrität überprüft wird. Zahlreiche Düsen, komplizierte interne Merkmale und Änderungen in der Oberflächenrichtung können Einfluss darauf haben, welche Konstruktionsmethode für die beabsichtigte Anwendung praktisch ist.

Die komplexe Geometrie allein beweist jedoch nicht, dass eine Methode immer vorzuziehen ist. Der spezifische Herstellungsprozess, die erreichbare Abdeckung, die Inspektionsanforderungen und die Leistungsbedingungen müssen überprüft werden, bevor die endgültige Auswahl getroffen wird.

Vergleichen Sie die kompletten Ausstattungsanforderungen

Bei der Auswahl sollten das chemische Medium, die Betriebstemperatur, der Druck oder das Vakuum, die Behälterabmessungen, die erforderlichen internen Details und die erwarteten Wartungspraktiken berücksichtigt werden. In der Spezifikation sollte auch klargestellt werden, wie die Integrität der Beschichtung oder Auskleidung beurteilt wird und welche Kriterien die Akzeptanz bestimmen.

Vergleichsfaktor	Aufgebrachte PFA-Beschichtung	Mit Blech ausgekleidete Konstruktion
Bauweise	Auf das Metallsubstrat aufgetragene Polymerbeschichtung.	Separate Polymerfolienauskleidung im Behälterinneren.
Überlegungen zur Geometrie	Anwendungszugriff und -abdeckung müssen für die interne Form bewertet werden.	Plattenmontage, Verbindungen, Übergänge und Innenmaße müssen überprüft werden.
Qualitätsüberprüfung	Die Inspektionsmethoden müssen zum Beschichtungsmaterial, zur Dicke und zur Gerätegeometrie passen.	Die Inspektion muss zur Auskleidungskonstruktion, den Verbindungen und der Behälterkonfiguration passen.
Betriebseignung	Hängt von der Integrität der Beschichtung, der chemischen Kompatibilität, den Temperatur- und Druckbedingungen ab.	Hängt von der Kompatibilität der Auskleidung, der Konstruktion, den Verbindungen und den Betriebsbedingungen ab.
Designentscheidung	Überlegen Sie, wo die Anwendungsabdeckung und die Beschichtungsinspektion die Spezifikation erfüllen können.	Überlegen Sie, inwieweit die vorgeschlagene Plattenkonstruktion den Ausrüstungsanforderungen entspricht.

Dieser Vergleich beschreibt allgemeine Konstruktionsunterschiede. Es wird nicht nachgewiesen, dass eine der beiden Methoden allgemein besser oder für jeden chemischen Prozess geeignet ist.

Die Entscheidung sollte sich an den technischen Anforderungen der einzelnen Anwendung orientieren. Vor der Zulassung einer Beschichtungs- oder Auskleidungsmethode müssen chemische Kompatibilität, Gesamtausrüstungsdesign, Fertigungskapazität, Inspektion und Betriebsgrenzen berücksichtigt werden.

11. Erstellen einer technischen Spezifikation

Eine gut vorbereitete Spezifikation liefert dem Ausrüstungstechnikteam die Informationen, die es benötigt, um das vorgeschlagene Schiff zu bewerten und ungelöste Designfragen zu identifizieren. Es sollte die Prozessaufgabe, die chemische Umgebung, den mechanischen Betriebsbereich, die Abmessungen, die Verbindungsanforderungen und die Qualitätserwartungen erläutern.

Die folgende Reihenfolge kann dabei helfen, die Informationen vor einer Entwurfsprüfung oder Angebotsanfrage zu organisieren.

Definieren Sie die Gerätefunktion.
Geben Sie an, ob der Behälter zur Lagerung, Aufnahme, Mischung oder Trennung verwendet wird. Beschreiben Sie den Materialfluss, die angeschlossenen Geräte und Betriebsphasen, die seine Rolle im Prozess definieren.
Dokumentieren Sie das Prozessmedium.
Listen Sie die chemischen Substanzen, Konzentrationen, relevanten Gemische, Verunreinigungen, Reaktionsprodukte und Reinigungsmittel auf, die mit der Innenoberfläche in Kontakt kommen können.
Legen Sie den Betriebsbereich fest.
Geben Sie normale und extreme Temperaturen, Betriebs- und Auslegungsdruck, ggf. Vakuumbedingungen und die Prozessphasen an, in denen diese Bedingungen auftreten können.
Bestätigen Sie Kapazität und Abmessungen.
Geben Sie Nennkapazität, erforderliches Arbeitsvolumen, Gesamtabmessungen, Installationsbeschränkungen, Supportanforderungen und verfügbaren Wartungszugang an.
Bereiten Sie den Anschluss- und Zubehörplan vor.
Identifizieren Sie Düsen, Öffnungen, Abflüsse, Entlüftungen, Instrumente, Rühranordnungen und andere Komponenten. Geben Sie Position, Größe, Verbindungstyp und relevante Zeichnungsinformationen an.
Definieren Sie Beschichtungs- und Inspektionsanforderungen.
Geben Sie die zu beschichtenden Bereiche, relevante Dickenkriterien, anwendbare Integritätsprüfungen, erforderliche Drucktests, Akzeptanzkriterien und die erforderliche Dokumentation an.
Überprüfen Sie den Installations- und Wartungsbedarf.
Identifizieren Sie Zugangsbeschränkungen, Verbindungsschnittstellen, Reinigungsanforderungen, erwartete Wartungspraktiken und alle Einschränkungen, die sich aus dem bestehenden Anlagenlayout ergeben.
Klären Sie offene technische Fragen.
Erfassen Sie fehlende chemische Informationen, unsichere Betriebsbedingungen, widersprüchliche Abmessungen und Details, die einer Bestätigung bedürfen, bevor der endgültige Entwurf genehmigt wird.

Checkliste für technische Informationen

Kategorie	Erforderliche Informationen	Zweck
Prozesspflicht	Gerätefunktion, Betriebsstufen, Materialfluss und angeschlossene Geräte.	Legt die erforderliche Konfiguration fest.
Chemisches Medium	Zusammensetzung, Konzentration, Mischungen, Verunreinigungen und Reinigungsmittel.	Unterstützt die Kompatibilitätsbewertung.
Betriebsbedingungen	Temperatur-, Druck-, Vakuum- und Prozessschwankungen.	Definiert den Betriebsbereich.
Abmessungen	Nennkapazität, Arbeitsvolumen, Gesamtgröße und Installationsbeschränkungen.	Überprüft Kapazität und Anlagenintegration.
Verbindungen	Düsenpositionen, Öffnungen, Instrumente, Rührwerksdetails und Zubehör.	Koordiniert Schnittstellen und interne Anordnung.
Qualitätssicherung	Beschichtungsdicke, Integritätsprüfungen, Druckprüfung und Akzeptanzkriterien.	Definiert, wie die Konformität überprüft wird.

Wenn Zeichnungen verfügbar sind, fügen Sie diese in die technische Überprüfung ein. Vorhandene Rohrleitungsanordnungen, Fundamentdetails und Installationsbeschränkungen können wichtig sein, wenn das Schiff in eine bestehende Anlage passen muss.

Wenn ein erforderlicher Parameter unbekannt ist, machen Sie diese Unsicherheit sichtbar. Eine übersichtliche Liste offener Punkte ermöglicht es den Verantwortlichen, die fehlenden Informationen zu beheben, bevor die vorgeschlagene Spezifikation finalisiert wird.

12. Häufige Auswahlfehler

Viele Probleme bei der Gerätespezifikation entstehen dadurch, dass die Beschichtung als einziger Faktor betrachtet wird, der die Eignung bestimmt. Ein zuverlässiger Auswahlprozess berücksichtigt auch die Metallstruktur, die Gerätegeometrie, die Betriebsbedingungen, die Installation und die erforderlichen Inspektionen.

Die Annahme einer allgemeinen Chemikalienbeständigkeit gewährleistet die Eignung

Eine umfassende Aussage über die chemische Beständigkeit von PFA stellt nicht die Kompatibilität mit jeder Konzentration, Mischung oder Betriebstemperatur dar. Die eigentliche Anwendung kann Reinigungsmittel oder Prozessschritte mit unterschiedlicher chemischer Zusammensetzung umfassen.

Besserer Ansatz:Identifizieren Sie alle relevanten Prozessmedien und bestätigen Sie die Kompatibilität mit den tatsächlichen Temperatur-, Konzentrations-, Expositions- und Betriebsbedingungen.

Behandeln eines angegebenen Temperaturbereichs als universell

Eine veröffentlichte Ausrüstungspalette beschreibt möglicherweise das beabsichtigte Produktangebot, die zulässige Grenze für einen einzelnen Behälter hängt jedoch von seiner Konstruktion, seinem Beschichtungssystem, seinem Medium, seinem Druck und seinem Betriebszyklus ab.

Besserer Ansatz:Bestätigen Sie die Temperaturgrenzen für die ausgewählte Konfiguration und bewerten Sie die Kombinationen von Temperatur und Druck, die im Betrieb auftreten.

Angabe nur der Schiffskapazität

Die Kapazität allein bestimmt nicht die Gesamtabmessungen, das Arbeitsvolumen, die Anschlusspositionen oder die Installationsanforderungen. Ein Behälter mit dem richtigen Nennvolumen kann dennoch für das vorhandene Anlagenlayout oder den beabsichtigten Prozessbetrieb ungeeignet sein.

Besserer Ansatz:Geben Sie gemeinsam Arbeitsvolumen, Hauptabmessungen, Anschlussanforderungen, Zugangsbeschränkungen und Unterstützungsvereinbarungen an.

Mit Blick auf komplexe interne Funktionen

Öffnungen, Ecken, Übergänge und interne Komponenten können das Auftragen, die Abdeckung und den Inspektionszugang der Beschichtung beeinträchtigen. Wenn diese Merkmale nicht frühzeitig überprüft werden, kann es schwierig sein, wichtige Anforderungen nach Beginn der Fertigung zu erfüllen.

Besserer Ansatz:Stellen Sie eine ausreichend detaillierte Zeichnung bereit und definieren Sie die zu schützenden Oberflächen sowie die Inspektionsmethode für kritische Bereiche.

Ignorieren von Zubehör und medienberührten Bauteilen

Die beschichtete Hauptoberfläche kann mit dem Prozessmedium kompatibel sein, während eine zugehörige Dichtung, Dichtung, ein Instrument oder eine andere Komponente dies nicht ist. Diese Teile müssen als Elemente des Gesamtgerätesystems gesondert betrachtet werden.

Besserer Ansatz:Beziehen Sie relevantes Zubehör in die Materialverträglichkeits- und Betriebszustandsprüfung ein.

Prüfkriterien bleiben undefiniert

Eine allgemeine Anforderung an eine hochwertige Beschichtung legt nicht fest, wie die fertige Schicht geprüft wird oder was eine Abnahme darstellt. Dies kann dazu führen, dass die Überprüfung inkonsistent oder unvollständig ist.

Besserer Ansatz:Vereinbaren Sie vor der Produktion anwendbare Inspektionsverfahren, Dickenanforderungen, Integritätsprüfungen, Testbedingungen und Aufzeichnungen.

Es gelingt nicht, einen geänderten Prozess neu zu bewerten

Ein für einen Prozess ausgewählter Behälter bleibt möglicherweise nicht mehr geeignet, wenn sich das chemische Medium, die Konzentration, die Temperatur, der Druck oder das Reinigungsverfahren ändern. Selbst eine relativ kleine Prozessänderung kann eine oder mehrere der ursprünglichen Annahmen beeinflussen.

Besserer Ansatz:Überprüfen Sie Änderungen anhand der genehmigten Gerätespezifikation, bevor Sie die geänderten Betriebsbedingungen einführen.

Auswahlprinzip:Beschichtung, Behälterstruktur, Prozessaufgabe und Inspektionsplan müssen gemeinsam bewertet werden. Die Bestätigung nur eines dieser Elemente reicht nicht aus, um die Eignung der gesamten Gerätebaugruppe festzustellen.

13. Benutzerdefinierte Konfiguration und Designüberprüfung

Industrielle Prozessbehälter müssen häufig zu einem bestimmten Fassungsvermögen, Anlagenlayout, Verbindungsanordnung oder internen Konfiguration passen. Durch kundenspezifische Anpassungen können diese Anforderungen erfüllt werden, das vorgeschlagene Design muss jedoch den beabsichtigten chemischen und mechanischen Betriebsbedingungen entsprechen.

Zhuoyanbietet industrielle Korrosionsschutzauskleidungen sowie Design- und Fertigungsdienstleistungen für chemische Geräte an. Ausrüstungskonfigurationen können in Bezug auf den erforderlichen Behältertyp, die Abmessungen, die Innenstruktur, die Düsenanordnung und die spezifizierten Prozessbedingungen besprochen werden.

Beginnen Sie mit der beabsichtigten Anwendung

Im Erstgespräch sollte festgestellt werden, was das Schiff leisten muss und welche Oberflächen einen Korrosionsschutz benötigen. Ein Lagertank erfordert möglicherweise eine relativ einfache Anordnung der Transferanschlüsse, während ein Mischtank oder eine Mischkolonne möglicherweise eine detailliertere interne Konfiguration erfordert.

Die Definition wesentlicher Prozessfunktionen hilft dabei, erforderliche Funktionen von optionalem Zubehör zu unterscheiden. Es schafft außerdem eine genauere Grundlage für die Überprüfung der Behältergeometrie, der Beschichtungsabdeckung, der Betriebsbedingungen und des Wartungszugangs.

Geben Sie Abmessungen und Anschlussdetails an

Behältervolumen, Gesamtabmessungen, Düsenpositionen, Zugangsöffnungen, Stützen und Zubehöranforderungen sollten so klar wie möglich dokumentiert werden. Wenn die Ausrüstung an ein bestehendes System angeschlossen werden muss, sollten die entsprechenden Anlagenzeichnungen und Schnittstellenabmessungen beigefügt werden.

Details sollten gemeinsam und nicht unabhängig geprüft werden. Eine Änderung der Position einer Düse kann sich beispielsweise auf die Ausrichtung der Rohrleitungen, den internen Zugang und die Bereiche auswirken, die eine Beschichtungsinspektion erfordern.

Bestätigen Sie die Betriebsbedingungen vor der Genehmigung

Das chemische Medium, die Anforderungen an Konzentration, Temperatur, Druck oder Vakuum sowie der Prozesszyklus sollten überprüft werden, bevor die Konfiguration finalisiert wird. Jegliche Unsicherheit, die sich auf die Eignung der Beschichtung oder das Strukturdesign auswirken könnte, sollte bis zur Lösung ein offener technischer Punkt bleiben.

Wenn die Anwendung erhöhte Temperaturen, Druckänderungen oder Vakuumbetrieb beinhaltet, sollte die ausgewählte Konfiguration speziell für diese Bedingungen bewertet werden. Eine allgemeine Beschreibung des Ausrüstungsbereichs sollte nicht die Bestätigung der für das vorgeschlagene Schiff geltenden Grenzwerte ersetzen.

Koordinieren Sie Fertigungs- und Qualitätsanforderungen

In den genehmigten technischen Dokumenten sollten die vorgesehene Gerätekonstruktion, Beschichtungsanforderungen, Anschlüsse, Zubehör und relevante Prüfkriterien aufgeführt sein. Dies bietet eine gemeinsame Grundlage für die Überprüfung des hergestellten Produkts.

Prüfungen der Beschichtungsdicke, Erkennung von Nadellöchern, Drucktests und andere Inspektionen sollten dort festgelegt werden, wo dies aufgrund der Gerätekonstruktion erforderlich ist. Ihre anwendbaren Methoden und Akzeptanzgrenzen sollten vor der Herstellungsfreigabe vereinbart werden.

Bereiten Sie Informationen für ein Fachgespräch vor

Gerätetyp und beabsichtigte Prozessfunktion.
Chemische Zusammensetzung, Konzentration, Mischungen und Reinigungsmedien.
Normale und extreme Betriebstemperaturen.
Betriebsdruck, Auslegungsdruck und Vakuumbedingungen, sofern zutreffend.
Erforderliche Nennkapazität, Arbeitsvolumen und Gesamtabmessungen.
Düsenplan, Anschlusspositionen, interne Funktionen und Zubehör.
Beschichtungsdicke, Integritätsprüfung, Prüfung und Abnahmeanforderungen.
Installationszeichnungen, Anlagenschnittstellen und Zugangsbeschränkungen.

Diese Angaben bieten einen praktischen Ausgangspunkt für die technische Beurteilung und Angebotserstellung. Das endgültige Design sollte bestätigt werden, nachdem die chemischen, mechanischen, dimensionalen und qualitativen Anforderungen für die geplante Dienstleistung überprüft wurden.

14. Häufig gestellte Fragen

Die folgenden Antworten behandeln häufige Fragen zur PFA-Beschichtung, Gerätekonfiguration, Betriebsbedingungen und technischen Bewertung.

Wofür wird die PFA-Beschichtung in der chemischen Verarbeitung verwendet?

Die PFA-Beschichtung bildet eine Fluorpolymerbarriere auf einer Metalloberfläche und bietet Korrosionsschutz für kompatible Prozessmedien. Es kann in Lagertanks, Auffangbehältern, Mischtanks und Kolonnen verwendet werden. Die geeignete Konfiguration hängt von der chemischen Kompatibilität, der Gerätegeometrie, den Betriebsbedingungen und den Anforderungen des Prozesses ab.

Was ist der Unterschied zwischen PFA-beschichteten und blechbeschichteten Geräten?

Auf das Metallsubstrat wird eine Beschichtung aufgetragen, während bei Geräten mit Blechauskleidung eine separate Polymerauskleidung im Inneren des Behälters installiert wird. Die Methoden beinhalten unterschiedliche Konstruktions- und Inspektionsüberlegungen. Die Auswahl hängt von der Behältergeometrie, den Prozessbedingungen, den Anforderungen an die Auskleidung oder Beschichtung und dem für die Anwendung geeigneten Herstellungsverfahren ab.

Welcher Temperaturbereich ist für diese Gerätereihe angegeben?

Die bereitgestellten Produktinformationen geben einen Temperaturbereich von -20 °C bis 260 °C an. Dieser Bereich muss für den ausgewählten Behälter, die Beschichtungskonstruktion, das chemische Medium, die Druckbedingungen und den Betriebszyklus bestätigt werden. Es sollte nicht davon ausgegangen werden, dass es automatisch für jede Gerätekonfiguration gilt.

Können die Behälterabmessungen und die Innenkonfiguration individuell angepasst werden?

Die Konfiguration der Ausrüstung kann je nach erforderlichem Behältertyp, Kapazität, Abmessungen, Düsenpositionen, interner Struktur und Prozesszubehör besprochen werden. Die mögliche Anordnung hängt von der beabsichtigten Anwendung, der Herstellungsmethode, den Beschichtungsanforderungen und den spezifizierten Betriebsbedingungen ab.

Wie ist die chemische Verträglichkeit zu bewerten?

Identifizieren Sie die vollständige chemische Zusammensetzung, Konzentration, Betriebstemperatur, Expositionsdauer und alle relevanten Reinigungsmittel oder Prozessvariationen. Die Kompatibilität sollte für die ausgewählte Beschichtung und die tatsächlichen Betriebsbedingungen bestätigt werden. Eine allgemeine Aussage zur Chemikalienbeständigkeit ersetzt nicht eine anwendungsspezifische Bewertung.

Welche Prüfmethoden dürfen für die Beschichtung eingesetzt werden?

Die mitgelieferten Produktinformationen spezifizieren die Erkennung von Nadellöchern, die Prüfung der Schichtdicke und die Druckprüfung vor der Auslieferung. Die genauen Verfahren und Abnahmekriterien sollten für die einzelnen Geräte und deren Konstruktion bestätigt werden. Diese Prüfungen befassen sich mit verschiedenen Aspekten des Beschichtungszustands und der Geräteintegrität.

Garantiert eine glatte Beschichtung eine einfache Reinigung?

Nein. Eine glatte Oberfläche kann dazu beitragen, Materialansammlungen zu reduzieren, aber die tatsächliche Reinigungsfähigkeit hängt auch von der Behältergeometrie, den Rückstandseigenschaften, der Entwässerung, dem Zugang, den Reinigungsmitteln, der Temperatur und den Reinigungsverfahren ab. Das komplette Gerätedesign und die vorgesehene Reinigungsmethode sollten gemeinsam bewertet werden.

Welche Informationen werden benötigt, um eine passende Gerätekonfiguration anzufordern?

Geben Sie die beabsichtigte Prozessfunktion, chemische Zusammensetzung und Konzentration, Betriebstemperatur, Druck- oder Vakuumanforderungen, erforderliche Kapazität, Gesamtabmessungen, Anschlussanordnung, interne Merkmale, Zubehör und Inspektionsanforderungen an. Vorhandene Anlagenzeichnungen und Installationsbeschränkungen können dem Ingenieurteam auch bei der Bewertung der vorgeschlagenen Anordnung helfen.

15. Abschließende technische Überlegungen

WählenPFA-beschichtete GeräteFür einen chemischen Prozess ist eine koordinierte Bewertung der Beschichtungsverträglichkeit, der Oberflächenbedeckung, der Gerätestruktur, der Betriebsbedingungen und der Prozessanforderungen erforderlich. Lagertanks, Empfänger, Mischtanks und Kolonnen erfüllen unterschiedliche Funktionen, daher muss jede Konfiguration entsprechend ihrer beabsichtigten Aufgabe entwickelt werden.

Eine zuverlässige Spezifikation sollte das chemische Medium und die Konzentration, den Temperaturbereich, die Druck- oder Vakuumbedingungen, die Kapazität, die Abmessungen, die Anschlüsse und das Zubehör definieren. Vor der Herstellung sollten auch Anforderungen an die Beschichtungsdicke, die Erkennung von Nadellöchern, die Druckprüfung und andere anwendbare Prüfkriterien festgelegt werden.

Installation, Reinigung, Wartung und vorhersehbare Prozessschwankungen sind Teil der Gesamtbewertung der Ausrüstung. Sie helfen dabei festzustellen, ob die vorgeschlagene Konstruktion und Beschichtungsanordnung für die erwarteten Bedingungen während des gesamten Betriebszyklus geeignet ist.

Durch die frühzeitige Definition dieser Anforderungen und die Beseitigung technischer Unsicherheiten vor der Entwurfsgenehmigung können Prozessingenieure eine klarere Grundlage für die Gerätekonfiguration, Qualitätsprüfung und Integration in das Produktionssystem schaffen.

Besprechen Sie Ihre PFA-Beschichtungsanforderungen

Geben Sie Ihr chemisches Medium, Ihre Konzentration, Betriebstemperatur, Druck- oder Vakuumbedingungen, Behälterkapazität, Verbindungsanordnung und Anforderungen an die Beschichtungsinspektion an, um ein technisches Gespräch über die geeignete Gerätekonfiguration zu beginnen.

Reichen Sie Ihre Ausrüstungsanforderungen ein

Kontaktieren Sie uns, um Ihre Anforderungen an die chemische Verarbeitung zu besprechen, eine geeignete beschichtete Anlagenkonfiguration zu prüfen und ein Angebot auf der Grundlage Ihrer technischen Spezifikationen anzufordern.
