Korrosive Chemikalien stellen hohe Anforderungen an die Materialien, die Struktur und die Betriebsbedingungen industrieller Prozessbehälter. Die Auskleidung aus Polytetrafluorethylen (PTFE) sorgt für eine korrosionsbeständige Innenoberfläche, während die umgebende Stahlkonstruktion für mechanische Unterstützung sorgt. Die Auswahl eines geeigneten ausgekleideten Behälters erfordert jedoch mehr als die Identifizierung eines chemikalienbeständigen Materials oder die Angabe einer Nennkapazität.
In diesem Leitfaden wird erläutert, wie die chemische Kompatibilität, die Temperatur- und Druckbedingungen, die Behälterkonfiguration, die Anschlüsse, die Inspektionsanforderungen und die Betriebsverfahren beurteilt werden. Außerdem werden die Unterschiede zwischen Reaktoren, Lagertanks, Empfängern und Mischtanks untersucht, um Prozessingenieuren dabei zu helfen, vor der Designgenehmigung und der Herstellung eine klarere Gerätespezifikation zu entwickeln.
Inhaltsverzeichnis
Wählen Sie einen Abschnitt aus, um die relevanten Überlegungen zur Technik und Geräteauswahl zu erkunden.
- Verständnis der PTFE-Auskleidung in der chemischen Verarbeitung
- Wie die Auskleidung und die Stahlkonstruktion zusammenarbeiten
- Vier Haupttypen ausgekleideter Prozessbehälter
- Bewertung der chemischen Verträglichkeit
- Temperatur-, Druck- und Vakuumanforderungen
- Kapazität, Abmessungen und Gerätelayout
- Düsen, Mannlöcher und Prozessanschlüsse
- Futterinspektion und Qualitätsprüfung
- Vorbereiten einer Gerätespezifikation
- Häufige Auswahl- und Designfehler
- Installation, Betrieb und Wartung
- Planen einer benutzerdefinierten Gerätekonfiguration
- Häufig gestellte Fragen
- Abschließende Überlegungen zur Auswahl
1. PTFE-Auskleidung in der chemischen Verarbeitung verstehen
Bei industriellen chemischen Prozessen kommen häufig Säuren, Laugen, Lösungsmittel, Zwischenprodukte und andere Substanzen zum Einsatz, die herkömmliche metallisch benetzte Oberflächen angreifen können. Die Materialauswahl wird daher zu einem entscheidenden Bestandteil der Anlagentechnik, insbesondere wenn der Prozess unter kontrollierten Betriebsbedingungen wiederholt einem korrosiven Medium ausgesetzt werden muss.

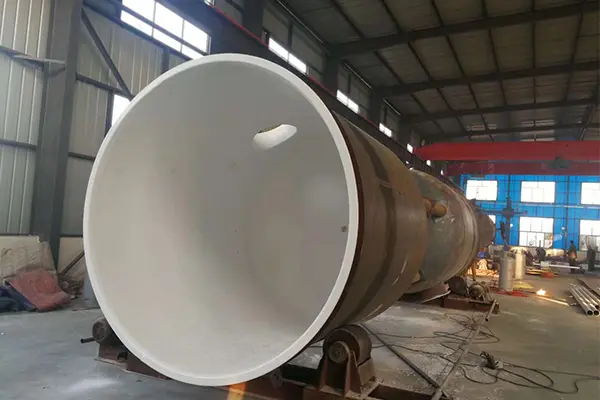

PTFE-ausgekleidete Gerätebasieren auf einem einfachen Prinzip: Trennen Sie das Prozessmaterial vom Strukturmetall durch die Einführung einer korrosionsbeständigen Innenauskleidung. Die Auskleidung dient als vorgesehene Kontaktfläche, während der äußere Stahlbehälter die für die Anlagenkonstruktion erforderliche strukturelle Unterstützung bietet.
PTFE oder Polytetrafluorethylen ist ein Fluorpolymer, das für seine breite chemische Beständigkeit und relativ geringe Oberflächenreibung bekannt ist. Diese Eigenschaften machen es zu einem Kandidaten für viele chemische Eindämmungs- und Verarbeitungsanwendungen. Dennoch muss die Materialeignung für die tatsächliche chemische Zusammensetzung, Konzentration, Temperatur und Betriebsbedingungen ermittelt werden und darf nicht allein anhand des Materialnamens angenommen werden.
Warum die innere Kontaktfläche wichtig ist
Die benetzte Oberfläche ist der Teil eines Behälters, einer Verbindung oder eines Zubehörteils, der in direkten Kontakt mit dem Prozessmaterial kommt. Seine chemische Kompatibilität kann die Kontaminationskontrolle, die Geräteintegrität, Inspektionsanforderungen und die Häufigkeit von Wartungseingriffen beeinflussen.
Bei einem Behälter, der korrosive Rohstoffe enthält, kann das Hauptproblem der längere Kontakt zwischen der Flüssigkeit und der Auskleidung sein. Ein Reaktionsgefäß stellt eine andere Herausforderung dar, da sich die chemische Zusammensetzung, die Temperatur, der Druck und die Bewegung während einer Charge ändern können. Ein Empfänger kann für einen kürzeren Zeitraum einem Prozessstrom ausgesetzt sein, muss aber dennoch mit dem eingehenden Material und der kondensierten Flüssigkeit kompatibel sein.
Jeder Antrag sollte daher als vollständige Pflicht und nicht als isolierte Materialauswahlentscheidung bewertet werden.
Technisches Prinzip:Korrosionsbeständigkeit ist ein Teil der Geräteeignung. Strukturelle Integrität, Auskleidungsunterstützung, Dichtungsanordnungen, Temperaturgrenzen, Druckbedingungen und Prozesskonfiguration müssen ebenfalls berücksichtigt werden.
Wo ein ausgekleidetes Gefäß in einen Prozess passt
Abhängig von der Anlagenanordnung kann ein ausgekleideter Behälter eingehende Materialien aufnehmen, sie zwischen Verarbeitungsstufen aufbewahren, eine chemische Reaktion erleichtern oder eine kontrollierte Umgebung zum Mischen bieten. Der Behälter muss seiner beabsichtigten Prozessfunktion entsprechen, einschließlich des erwarteten Fließwegs, der Materialtransfermethode und der Beziehung zu angeschlossenen Geräten.
Die frühzeitige Definition dieser Rolle trägt dazu bei, ein häufiges Spezifikationsproblem zu vermeiden: die Anforderung eines generischen korrosionsbeständigen Schiffs, ohne die genauen Vorgänge zu klären, die das Schiff ausführen muss.
2. Wie die Auskleidung und die Stahlkonstruktion zusammenarbeiten
Ein ausgekleidetes Gefäß enthält zwei Hauptfunktionselemente: die Innenauskleidung aus Fluorpolymer und den umgebenden Strukturkörper. Obwohl sie ein Teil der Prozessausrüstung bilden, dienen diese Elemente unterschiedlichen Zwecken und müssen gemeinsam bewertet werden.
Das Innenfutter
Die Auskleidung bildet eine Barriere zwischen dem Prozessmedium und dem darunter liegenden Metall. Seine Wirksamkeit hängt von der Eignung des Polymers für das angegebene Medium, der Auskleidungskonstruktion, dem Zustand der fertigen Oberfläche und der Art und Weise ab, wie sich die Auskleidung an die Behältergeometrie anpasst.
Besondere Aufmerksamkeit verdienen Bereiche um Stutzen, Ecken, Durchmesseränderungen, Öffnungen und andere Übergänge. Diese Stellen können kompliziertere Geometrien aufweisen als eine breite, relativ gleichmäßige Gefäßwand. Die vorgeschlagene Bauweise sollte für die Geräteabmessungen und die zu schützenden Oberflächen geeignet sein.
Der äußere Stahlkörper
Der Stahlkörper bietet strukturelle Unterstützung und bildet die Haupttragstruktur. Bei der Konstruktion müssen die erforderliche Kapazität, die externen Lasten, die Behälteranordnung, die angeschlossenen Rohrleitungen, die Stützbedingungen und gegebenenfalls die geltenden Druckbehälteranforderungen berücksichtigt werden.
Der Einbau einer chemikalienbeständigen Auskleidung macht die Konstruktion der Metallstruktur nicht überflüssig. Baumaterialien, Wandkonstruktionen, Stützanordnungen und Anschlüsse müssen entsprechend der vorgesehenen Leistung und den geltenden Entwurfsgrundlagen ausgewählt werden.
Die Schnittstelle zwischen den beiden Komponenten
Eine Polymerauskleidung und ein Metallgefäß reagieren unterschiedlich auf Temperaturänderungen und mechanische Belastungen. Ihr Zusammenspiel ist daher ein wichtiger Entwurfsaspekt, insbesondere wenn der Prozess Erwärmung, Kühlung, Druckschwankungen oder wiederholte Betriebszyklen umfasst.
Die Eignung der Auskleidungshaltemethode, der Dicke, der Geometrie und der Stützanordnung sollte für das vorgeschlagene Schiff bestätigt werden. Designer sollten auch berücksichtigen, wie das System beim Start, im Normalbetrieb, bei der Reinigung, beim Herunterfahren und bei vorhersehbaren Prozessabweichungen reagiert.
Die genauen Konstruktionsdetails hängen vom Gerätetyp und der Herstellungsmethode ab. Ein Entwurf, der für eine Behältergeometrie geeignet ist, sollte nicht automatisch als geeignet für einen anderen Behälter angesehen werden, der unter anderen mechanischen oder thermischen Bedingungen betrieben wird.
3. Vier Haupttypen ausgekleideter Prozessbehälter
Obwohl ausgekleidete Reaktoren, Lagertanks, Auffangbehälter und Mischtanks möglicherweise ein ähnliches grundlegendes Konstruktionskonzept haben, sind ihre Prozessaufgaben nicht austauschbar. Die Auswahl des richtigen Typs beginnt mit der Ermittlung der Aufgaben, die das Schiff innerhalb des Produktionssystems erfüllen muss.
3.1 PTFE-ausgekleidete Reaktoren
In einem Reaktor findet eine chemische Reaktion oder ein anderer Prozess statt, bei dem der Inhalt eine definierte Umwandlung erfährt. Die inneren benetzten Oberflächen müssen mit den Ausgangsmaterialien, Reaktionsprodukten, Zwischenprodukten und relevanten Reinigungsmedien kompatibel sein.
Die Reaktionsbedingungen können sich im Laufe einer Charge ändern. Ein Prozess, der mit mehreren separaten Komponenten beginnt, kann im Verlauf der Reaktion eine andere chemische Zusammensetzung entwickeln. Die Temperatur kann steigen oder fallen, während Gasentwicklung, Dampfbildung oder Druckänderungen die erforderliche Gefäßkonfiguration beeinflussen können.
Aus diesen Gründen sollten Reaktorspezifikationen den vollständigen Betriebsablauf beschreiben, anstatt nur die normalen stationären Bedingungen bereitzustellen.
- Definieren Sie die chemische Zusammensetzung und Konzentration der in jeder wichtigen Prozessphase vorhandenen Materialien.
- Geben Sie normale und maximale Betriebstemperaturen, Auslegungsdruck und mögliche Vakuumbedingungen an.
- Identifizieren Sie die erforderlichen Heiz-, Kühl-, Lade-, Entlade- und Probenahmeanschlüsse.
- Bestätigen Sie, ob Rühren, zusätzliche Instrumente oder anderes Prozesszubehör erforderlich sind.
Ziel ist es, die Auskleidung, den Behälteraufbau und das Zubehör auf den tatsächlichen Reaktionsprozess abzustimmen und nicht nur die Abmessungen eines vorhandenen Tanks zu reproduzieren.
3.2 Mit PTFE ausgekleidete Lagertanks
In Lagertanks werden chemische Rohstoffe, Zwischenprodukte und Prozessflüssigkeiten aufbewahrt, bevor sie in eine andere Stufe überführt werden. Im Gegensatz zu einem Reaktor darf ein Lagertank keine aktive Umwandlung seines Inhalts durchführen. Dennoch kann das gespeicherte Medium über einen längeren Zeitraum mit der Auskleidung in Kontakt bleiben.
Bei der Auswahl sollten die gelagerte Chemikalie, ihre Konzentration, die Kontaktdauer und der gesamte Bereich der Lagertemperaturen berücksichtigt werden. Auch die Bedingungen beim Befüllen, Entleeren, Reinigen und vorübergehenden Stillstand müssen beurteilt werden.
Ein weiterer wichtiger Gesichtspunkt ist die Tankanordnung. Das erforderliche Arbeitsvolumen, der Inspektionszugang, die Transferanschlüsse, der Installationsbereich und die Beziehung zu Pumpen oder angeschlossenen Prozessleitungen beeinflussen alle die endgültige Konfiguration.
- Unterscheiden Sie zwischen der Nennkapazität des Behälters und dem erforderlichen nutzbaren Arbeitsvolumen.
- Geben Sie die im Tank gelagerten chemischen Medien an, einschließlich relevanter Reinigungsflüssigkeiten.
- Geben Sie gegebenenfalls die Anforderungen an Einlass, Auslass, Entlüftung, Abfluss und Instrumentierung an.
- Bestätigen Sie den vorgesehenen Installationsort und etwaige Zugangs- oder Wartungsbeschränkungen.
Eine geeignete Lagerkonfiguration muss die erforderliche Eindämmungsfunktion erfüllen und gleichzeitig mit den chemischen und mechanischen Betriebsbedingungen kompatibel bleiben.
3.3 PTFE-ausgekleidete Empfänger
Empfänger sammeln Material aus einem vorgelagerten Prozessvorgang, bevor es übertragen, weiterverarbeitet oder an eine andere Stelle im Produktionssystem geleitet wird. Abhängig vom Prozess kann das aufgenommene Material eine Flüssigkeit, ein Kondensat, ein Gemisch oder ein Strom sein, dessen Zusammensetzung sich im Laufe der Zeit ändert.
Ein Empfänger kann einfacher erscheinen als ein Reaktor, da sein Hauptzweck möglicherweise das Sammeln und nicht die Reaktion ist. Allerdings muss die Empfangspflicht noch definiert werden. Der eingehende Strom, das erwartete Ansammlungsvolumen, die Übertragungsfrequenz, die Temperatur und die Druckbedingungen beeinflussen die erforderliche Konfiguration.
Besondere Aufmerksamkeit verdienen Verbindungen, da ein Empfänger oft zwischen separaten Geräten positioniert ist. Eine falsche Düsenausrichtung oder Anschlussgröße kann die Installation erschweren und den beabsichtigten Prozessablauf beeinträchtigen.
- Identifizieren Sie die Upstream-Quelle und die erwarteten Eigenschaften des eingehenden Streams.
- Schätzen Sie die maximale Menge ab, die sich vor dem nächsten Transfervorgang ansammeln darf.
- Definieren Sie den Ableitungsweg und ggf. erforderliche Entlüftungs- oder Füllstandüberwachungsanschlüsse.
- Bestätigen Sie den Betriebsdruck und mögliche Druckänderungen während der Übertragung oder Abschaltung.
Diese Angaben legen fest, ob der ausgewählte Empfänger seine Inkassopflicht im Rahmen des Gesamtsystems erfüllen kann.
3.4 PTFE-ausgekleidete Mischtanks
Mischtanks kombinieren Materialien oder halten eine Mischung unter bestimmten Prozessbedingungen aufrecht. Ihre Konstruktion kann ein Rührwerk, eine Antriebsanordnung, einen Welleneintritt, gegebenenfalls Leitbleche und mehrere Materialverbindungen umfassen.
Die medienberührten Bauteile sind als komplette Baugruppe zu betrachten. Die Kompatibilität der Hauptbehälterauskleidung stellt nicht automatisch die Eignung aller medienberührenden Komponenten dar. Wellenbezogene Komponenten, Dichtungen, Dichtungen und anderes Zubehör erfordern eigene Material- und Betriebszustandsprüfungen.
Auch die Auswahl des Rührwerks hat Einfluss auf die Gerätekonstruktion. Erforderliche Mischleistung, Flüssigkeitseigenschaften, erwarteter Feststoffgehalt, Betriebsgeschwindigkeit und die Geometrie des Behälters können die Konfiguration beeinflussen. Mechanische Belastungen und die Schnittstelle zwischen der Rührwerksbaugruppe und dem ausgekleideten Behälter sollten überprüft werden, bevor die Herstellungsdetails festgelegt werden.
- Definieren Sie die zu mischenden Materialien und alle zu erwartenden Änderungen während des Betriebs.
- Geben Sie an, ob ein Rührwerk benötigt wird, und geben Sie die entsprechenden Mischanforderungen an.
- Identifizieren Sie Welleneintrittsanordnungen, Dichtungen, Instrumente und andere Prozessschnittstellen.
- Überprüfen Sie die Reinigungsmethode und die Zugänglichkeit der internen benetzten Oberflächen.
Mischanwendungen erfordern eine koordinierte Maschinen- und Chemietechnik und nicht eine Behälterauswahl, die allein auf der Kapazität basiert.
| Gerätetyp | Primäre Funktion | Wichtige Überlegungen zum Design | Wichtiger Prozess-Input |
|---|---|---|---|
| Reaktor | Nimmt eine chemische Reaktion oder Transformation auf. | Veränderte Bedingungen während des Betriebszyklus. | Reaktionsstufen und Betriebsbereich. |
| Lagertank | Enthält Rohstoffe, Zwischenprodukte oder Prozessflüssigkeiten. | Langzeitkontakt- und Lagerbedingungen. | Arbeitsvolumen und Speichermedium. |
| Empfänger | Sammelt Material aus einer Prozessphase. | Eingehende Fluss-, Akkumulations- und Transfervereinbarungen. | Einlassbedingungen und Auslassanforderungen. |
| Mischbehälter | Kombiniert Materialien oder erhält eine Mischung aufrecht. | Bewegung, Wellenschnittstellen und benetzte Zubehörteile. | Materialeigenschaften und Mischpflicht. |
Die Tabelle zeigt allgemeine Funktionsunterschiede. Für die vorgesehenen Prozessbedingungen müssen endgültige Konstruktionsdetails festgelegt werden.
4. Bewertung der chemischen Verträglichkeit
Die chemische Kompatibilität ist ein Ausgangspunkt für die Auswahl der Ausrüstung, sie muss jedoch anhand tatsächlicher Prozessinformationen ermittelt werden. Ein chemischer Name allein beschreibt möglicherweise nicht die gesamte Umgebung, in der die Auskleidung eingesetzt wird.
Identifizieren Sie die vollständige Zusammensetzung des Mediums
Die Prozessbeschreibung sollte die Hauptchemikalien und alle relevanten Verunreinigungen, Zusatzstoffe, Reaktionsprodukte oder Nebenkomponenten identifizieren. Ein Gemisch kann sich anders verhalten als ein einzelner reiner Stoff, sodass Annahmen, die ausschließlich auf dem Hauptbestandteil basieren, möglicherweise nicht ausreichen.
Konzentration ist besonders wichtig. Die Zusammensetzung eines Prozessstroms kann sich während der Reaktion, Verdampfung, Verdünnung, Trennung oder Materialübertragung ändern. Die Spezifikation sollte die Konzentrationsbereiche angeben, denen die benetzten Oberflächen voraussichtlich ausgesetzt sein werden.
Fügen Sie Reinigungs- und Wartungsflüssigkeiten hinzu
Durch Reinigungsverfahren kann die Auskleidung Substanzen ausgesetzt werden, die bei der normalen Produktion fehlen. Spülmittel, Reinigungslösungen oder bei der Wartung eingebrachte Flüssigkeiten sollten daher bei Kontakt mit den Innenflächen in die Verträglichkeitsbeurteilung einbezogen werden.
Auch Temperaturschwankungen während der Reinigung können die Eignung beeinträchtigen. Es sollte nicht davon ausgegangen werden, dass ein Material, das bei einer bestimmten Temperatur mit einer bestimmten Flüssigkeit kompatibel ist, unter allen möglichen Temperaturbedingungen geeignet bleibt.
Berücksichtigen Sie die Expositionsdauer und Prozessvariationen
Die Kontaktdauer und der voraussichtliche Betriebszyklus fließen in die Gesamtbeurteilung ein. Kontinuierliche Lagerung, wiederholter Chargenbetrieb, intermittierende Reinigung und kurze Transferzeiten stellen unterschiedliche Expositionsmuster dar.
Sofern vernünftigerweise vorhersehbar, sollten auch Prozessabweichungen berücksichtigt werden. Eine unbeabsichtigte Vermischung, eine Änderung der Konzentration oder ein längeres Halten kann zu Bedingungen führen, die außerhalb des routinemäßigen Produktionsbereichs liegen.
Checkliste zur Kompatibilitätsprüfung:
- Chemische Identitäten und Konzentrationen.
- Gemische, Verunreinigungen und relevante Prozessnebenprodukte.
- Normale, minimale und maximale Kontakttemperaturen.
- Reinigungsflüssigkeiten und wartungsbedingte Belastung.
- Kontaktdauer und erwartete Prozessschwankungen.
Das Auskleidungsmaterial, die Bauweise und die Gerätekonfiguration sollten anhand dieser Bedingungen überprüft werden, bevor der Entwurf genehmigt wird. Wenn die Prozesschemie unvollständig definiert ist, sollten die ungelösten Informationen aufgezeichnet werden, anstatt die Kompatibilität als bestätigt zu betrachten.
5. Temperatur-, Druck- und Vakuumanforderungen
Temperatur und Druck beeinflussen sowohl die Polymerauskleidung als auch die gesamte Behälterbaugruppe. Die Auswahl eines Materials auf der Grundlage seiner chemischen Beständigkeit ohne Bewertung des mechanischen Betriebsbereichs kann zu einer unvollständigen Spezifikation führen.
Betriebstemperatur
Notieren Sie die normale Betriebstemperatur sowie die höchsten und niedrigsten Temperaturen, die während der Inbetriebnahme, Produktion, Reinigung und Abschaltung zu erwarten sind. Wenn eine Reaktion Wärme erzeugt oder ein Prozess Heiz- und Kühlzyklen verwendet, sollte der gesamte Temperaturbereich dokumentiert werden.
Die Temperatur beeinflusst das Polymerverhalten und kann chemische Wechselwirkungen, Verformungen, Permeationen und die Reaktion der Grenzfläche zwischen der Auskleidung und dem Stahlkörper beeinflussen. Seine Auswirkungen hängen von der spezifischen Auskleidungskonstruktion und den Betriebsbedingungen ab, daher sollte ein einzelner allgemeiner Temperaturwert die konstruktionsspezifische Überprüfung nicht ersetzen.
Schnelle Temperaturänderungen können zusätzliche Überlegungen hervorrufen. Das Gerätedesign sollte den erwarteten thermischen Zyklus und die Kompatibilität seiner Konstruktion mit diesem Zyklus berücksichtigen.
Überdruck
Die Druckspezifikation sollte den normalen Betriebsdruck vom Auslegungsdruck und allen relevanten Übergangsbedingungen unterscheiden. Während des Ladens, Entladens, der Reaktion, der Dampferzeugung oder des Anschlusses an andere Prozessgeräte können Druckänderungen auftreten.
Behältergröße, Konstruktionsmaterialien, Düsendetails, Dichtungsanordnungen und die geltenden Konstruktionsvorschriften können den zulässigen Betriebsbereich beeinflussen. Die gesamte Baugruppe muss bewertet werden, anstatt sich ausschließlich auf die Bewertung einer Komponente zu verlassen.
Vakuum- und Unterdruckbedingungen
Vakuumbedingungen erfordern eine explizite Berücksichtigung. Sie können während der Vakuumverarbeitung, Dampfkondensation, Pumpenbetrieb oder anderen Phasen des Prozesses entstehen. Ein Behälter, der routinemäßig unter Überdruck betrieben wird, kann einem anderen mechanischen Belastungszustand ausgesetzt sein, wenn sein Innendruck unter den Außendruck fällt.
Die PTFE-Auskleidungshalterung und die gesamte Behälterkonstruktion müssen für den angegebenen Vakuumbetrieb überprüft werden. Der erwartete Mindestabsolutdruck, die Expositionsdauer, die Betriebstemperatur und die Häufigkeit der Vakuumzyklen sollten in die technische Überprüfung einbezogen werden.
Es reicht nicht aus, aus der chemischen Beständigkeit oder der Überdruckbewertung auf die Vakuumeignung zu schließen. Die vorgeschlagene ausgekleidete Baugruppe muss für die tatsächlichen Vakuumbedingungen und den Betriebsablauf bestätigt werden.
Fassen Sie die Betriebsbedingungen in einer Spezifikation zusammen
Druck und Temperatur sollten gemeinsam ausgewertet werden. Die maximale Temperatur, der Auslegungsdruck und das höchste Vakuum sollten nicht als voneinander unabhängige Werte behandelt werden, wenn sie während derselben Betriebsphase auftreten können. Die Spezifikation soll in der Praxis mögliche Kombinationen aufzeigen und angeben, welche Stufen einer gesonderten Bewertung bedürfen.
| Zustand | Zu liefernde Informationen | Fokus auf Designüberprüfung |
|---|---|---|
| Temperatur | Normalbereich, Maximum, Minimum und Temperaturänderungen. | Auskleidungseignung und thermisches Verhalten der Baugruppe. |
| Überdruck | Betriebsdruck, Auslegungsdruck und Übergangsbedingungen. | Strukturdesign, Verbindungen und anwendbare Gerätebewertungen. |
| Vakuum | Minimaler absoluter Druck, Dauer und Betriebsphase. | Auskleidungsunterstützung und Vollgefäßtauglichkeit unter Vakuum. |
| Prozesskreislauf | Starten, Herunterfahren, Reinigen und wiederholte Betriebsabläufe. | Kombinierte thermische und mechanische Bedingungen. |
6. Kapazität, Abmessungen und Geräteanordnung
Die Kapazität ist ein wichtiger Parameter, sie definiert jedoch nicht vollständig die Abmessungen oder die Eignung eines Prozessbehälters. Zwei Gefäße mit gleichem Nennvolumen können unterschiedliche Höhen, Durchmesser, Kopfgeometrien, Stützanordnungen und Anschlussanordnungen haben.
Arbeitsvolumen und Nennkapazität
Das Nennvolumen beschreibt die angegebene Kapazität des Behälters, während das Arbeitsvolumen die Menge ist, die im Normalbetrieb aufgenommen oder verarbeitet werden soll. Die Unterscheidung ist besonders wichtig für Reaktoren und Mischtanks, wo möglicherweise ausreichend Platz für Rühren, Dampferzeugung, Schaum, Expansion oder anderes Prozessverhalten erforderlich ist.
Der geeignete Betriebsfüllstand hängt vom Prozess und der Behälterkonstruktion ab. Der erforderliche Spielraum sollte evaluiert werden und nicht davon ausgegangen werden, dass er bei verschiedenen Anwendungen identisch ist.
Gesamtabmessungen und Einbauraum
Bestätigen Sie die maximal zulässige Höhe, den Durchmesser und den Gesamtumfang. Berücksichtigen Sie den verfügbaren Zugangsweg, die Tür- und Öffnungsabmessungen, die Hebeanordnung, die baulichen Abstände, den Wartungsraum und die Position der in der Nähe befindlichen Geräte.
Auch Transport- und Installationsbeschränkungen können die Schiffskonfiguration beeinflussen. Für ein Schiff, das zu seinem Einsatzort passt, muss möglicherweise noch gesondert geprüft werden, wie es in das Gebäude bewegt oder auf seinem Fundament positioniert wird.
Unterstützt und angeschlossene Geräte
Stützbeine, Schürzen, Halterungen, Hebevorrichtungen und Fundamentschnittstellen sollten auf die strukturelle Gestaltung und die Standortbedingungen abgestimmt sein. Angeschlossene Pumpen, Rührwerksantriebe, Instrumente und Rohrleitungen können zu zusätzlichen Belastungen oder Platzbedarf führen.
Die Anordnung sollte einen geeigneten Zugang zu Betriebspunkten und Inspektionsbereichen ermöglichen. Wartungsbedarf lässt sich leichter decken, wenn er vor Abschluss der Vereinbarung berücksichtigt wird.
Wenn eine bemaßte Zeichnung erforderlich ist
Eine vorläufige Beschreibung des Prozesses mag in den ersten Gesprächen ausreichend sein, im weiteren Verlauf des Entwurfs wird jedoch eine dimensionierte Anordnung immer wichtiger. In der Zeichnung sollten Hauptabmessungen, Düsenpositionen, Stützpunkte, Zugangsöffnungen und relevante Schnittstellen zu angrenzenden Geräten angegeben werden.
Wenn bereits Anlagenanschlüsse vorhanden sind, sollte der vorgeschlagene Behälter anhand der verfügbaren Rohrleitungsanordnung überprüft werden. Alle notwendigen Abweichungen sollten identifiziert und behoben werden, bevor Fertigungszeichnungen genehmigt werden.
7. Düsen, Mannlöcher und Prozessanschlüsse
Verbindungen verbinden einen Behälter mit dem Rest des Produktionssystems. Sie können zum Laden, Entladen, Entlüften, zur Probenahme, zur Instrumentierung, Reinigung, Temperaturüberwachung oder für andere Funktionen benötigt werden. Ihre Platzierung und Konstruktion beeinflussen, wie effektiv das Schiff installiert, betrieben und inspiziert werden kann.
Position und Ausrichtung der Düse
Jede Düse sollte eine klar definierte Funktion und Position haben. In der Spezifikation oder genehmigten Zeichnung sollten die Nenngröße, die Ausrichtung, der Verbindungstyp und alle relevanten Höhen- oder Winkelanforderungen festgelegt sein.
Die Platzierung von Einlass und Auslass sollte den beabsichtigten Prozessablauf widerspiegeln. Entwässerung, Materialtransfer und Zugangsanforderungen können sich auch auf die Behältergeometrie auswirken. Änderungen der Düsenpositionen nach Beginn der Auskleidungs- oder Fertigungsarbeiten können zu zusätzlichen technischen und fertigungstechnischen Komplikationen führen.
Mannlöcher und Inspektionszugang
Mannlöcher und Zugangsöffnungen unterstützen Inspektion, Reinigung und Wartung, sofern die Schiffskonstruktion dies zulässt. Ihre Abmessungen und Standorte sollten die vorgesehene Inspektionsmethode, die Anforderungen an den sicheren Zugang und die umgebende Anlagenanordnung widerspiegeln.
Auch die Öffnungsdetails müssen mit dem Futterdesign kompatibel sein. Der Übergang zwischen einer Öffnung und der angrenzenden ausgekleideten Fläche erfordert besondere Aufmerksamkeit, da er eine Prozessschnittstelle mit einem Strukturmerkmal verbindet.
Rührwerke, Instrumente und Hilfskomponenten
Abhängig vom Prozess kann ein Behälter ein Flüssigkeitsstandmessgerät, einen Temperatursensor, einen Druckanschluss, ein Schauglas, ein Rührwerk oder zusätzliche Armaturen erfordern. Nicht jedes Schiff benötigt jedes Zubehör, und die erforderliche Anordnung sollte auf den Prozessaufgaben und nicht auf einer allgemeinen Liste basieren.
Für jedes benetzte Zubehörteil ist eine Kompatibilitätsprüfung erforderlich. Dichtungen, Dichtungen, Geräteschnittstellen und angeschlossene Komponenten müssen für das chemische Medium und die geltenden Druck- und Temperaturbedingungen geeignet sein.
Organisieren Sie Verbindungsinformationen übersichtlich
Ein Düsenplan ist eine nützliche Möglichkeit, Unklarheiten zu vermeiden. Es kann jede Verbindung nach Tag, Funktion, Größe, Menge, Ausrichtung und Verbindungstyp identifizieren und bei Bedarf mit Zeichnungsreferenzen versehen.
Die frühzeitige Bereitstellung dieser Informationen hilft den Entwicklungs- und Fertigungsteams, Abstände zu prüfen, Zubehörteile zu koordinieren und eine konsistente Anordnung festzulegen, bevor das Design freigegeben wird.
8. Futterinspektion und Qualitätsüberprüfung
Die Inspektion sollte als Teil der Gerätespezifikation geplant werden und nicht erst nach Abschluss der Fertigung hinzugefügt werden. Die erforderlichen Inspektionsaktivitäten hängen von der Auskleidungsmethode, dem Behälterdesign, den geltenden Normen, dem Prozessrisiko und den vertraglichen Abnahmekriterien ab.
Definieren Sie den Prüfumfang vor der Produktion
Identifizieren Sie die Aufzeichnungen und Untersuchungen, die für die ausgekleideten Oberflächen, den Strukturkörper, die Verbindungen und die fertige Baugruppe erforderlich sind. Aus der Spezifikation sollte hervorgehen, welche Anforderungen verbindlich sind, welche Standards gelten und wer für die Überprüfung der Ergebnisse verantwortlich ist.
Wenn eine bestimmte Methode zur Inspektion der Auskleidung geeignet ist, sollten ihr Verfahren und ihre Akzeptanzgrenzen im Voraus vereinbart werden. Beispielsweise können elektrische Feiertagstests für bestimmte nichtleitende Auskleidungen und geeignete Gerätekonfigurationen relevant sein, ihre Verwendung und Testeinstellungen müssen jedoch für die spezifische Konstruktion festgelegt werden. Es sollte nicht davon ausgegangen werden, dass dies für jeden Auskleidungsprozess oder jede Auskleidungsdicke gleichermaßen gilt.
Untersuchen Sie schwierige geometrische Bereiche
Bei der Inspektionsplanung sollten Stellen berücksichtigt werden, die schwieriger zu erreichen oder zu beurteilen sind, einschließlich Düsenübergängen, Öffnungen, Ecken und anderen Änderungen in der Geometrie. Diese Bereiche erfordern möglicherweise andere Inspektionstechniken oder detailliertere Zeichnungs- und Fertigungskontrollen.
Visuelle Prüfungen, Maßkontrollen und andere anwendbare Methoden sollten entsprechend den Bauanforderungen definiert werden. Eventuell vorgeschriebene Drucktests oder Strukturuntersuchungen sollten ebenfalls identifiziert werden, sofern sie für die Gerätekonstruktion relevant sind.
Dokumentation und Akzeptanzkriterien klären
Im Abnahmeprozess sollte festgelegt werden, welche Nachweise erforderlich sind, bevor die Ausrüstung freigegeben werden kann. Abhängig vom Projekt kann die Dokumentation genehmigte Zeichnungen, Materialinformationen, Inspektionsaufzeichnungen, Testergebnisse und Aufzeichnungen akzeptierter Abweichungen umfassen.
Aussagen wie „Untersuchen Sie die Auskleidung sorgfältig“ sind weniger nützlich als ein definierter Inspektionsplan, der die Methode, den anwendbaren Standort, die Abnahmekriterien und die erforderlichen Aufzeichnungen angibt. Präzise Anforderungen geben Hersteller und Kunde eine gemeinsame Grundlage zur Überprüfung der fertigen Anlage.
Sorgen Sie für die Nachverfolgbarkeit genehmigter Änderungen
Designänderungen sollten von den verantwortlichen Parteien dokumentiert, überprüft und genehmigt werden. Eine Änderung einer Verbindung, eines Zubehörs oder eines Betriebszustands kann sich auf andere Teile der Gerätespezifikation auswirken. Durch die Erfassung des Änderungsgrunds und der technischen Genehmigung wird die Konsistenz zwischen den Fertigungsunterlagen und der Endmontage gewahrt.
9. Vorbereiten einer Gerätespezifikation
Eine klare Spezifikation gibt dem Gerätetechnikteam genügend Informationen, um die Anwendung zu bewerten und ungelöste Anforderungen zu identifizieren. Es sollte nicht nur das erforderliche Schiff beschreiben, sondern auch die Bedingungen, unter denen das Schiff betrieben wird.
Die folgende Reihenfolge bietet eine praktische Methode zum Organisieren der Designinformationen.
-
Beschreiben Sie die Prozessaufgabe.
Erklären Sie, ob das Gefäß zum Reagieren, Lagern, Sammeln oder Mischen verwendet wird. Identifizieren Sie die Betriebsphase, vor- und nachgelagerte Schnittstellen und alle speziellen Prozessfunktionen.
-
Dokumentieren Sie das chemische Medium.
Listen Sie die relevanten Stoffe, Konzentrationen, Gemische, Verunreinigungen und Reinigungsflüssigkeiten auf. Identifizieren Sie alle Phasen, in denen sich die Zusammensetzung erheblich ändert.
-
Definieren Sie den Betriebsbereich.
Stellen Sie normale und extreme Temperaturen, Betriebs- und Auslegungsdrücke, Vakuumbedingungen und vorhersehbare Übergänge zwischen Betriebszuständen bereit.
-
Legen Sie Kapazität und Abmessungen fest.
Geben Sie Nennkapazität, nutzbares Arbeitsvolumen, Hauptabmessungen, Installationsbeschränkungen und die erforderliche Stützanordnung an.
-
Bereiten Sie den Verbindungsplan vor.
Listen Sie die erforderlichen Düsen, Öffnungen, Entlüftungsöffnungen, Abflüsse, Instrumente, Rühranordnungen und Zubehör auf. Stellen Sie, sofern verfügbar, eine Layoutzeichnung bereit.
-
Identifizieren Sie Standards und Inspektionsanforderungen.
Geben Sie geltende Bauanforderungen, Inspektionsverfahren, Testerwartungen, Abnahmekriterien und erforderliche Dokumentation an.
-
Überprüfen Sie technische Lücken vor der Genehmigung.
Notieren Sie ungeklärte chemische Daten, widersprüchliche Abmessungen, unsichere Betriebsbedingungen und alle Zubehörteile, deren Kompatibilität oder Design noch nicht bestätigt ist.
Checkliste für Gerätespezifikationen
| Spezifikationskategorie | Informationen erforderlich | Grund für die Überprüfung |
|---|---|---|
| Prozessanwendung | Behälterfunktion, Prozessschritte, Materialtransfer und Betriebsablauf. | Legt den richtigen Gerätetyp fest. |
| Chemisches Medium | Zusammensetzung, Konzentration, Verunreinigungen und Reinigungsmittel. | Unterstützt die Bewertung der Futterkompatibilität. |
| Betriebsbedingungen | Temperaturbereich, Auslegungsdruck, Vakuumbetrieb und Übergangsbedingungen. | Definiert den erforderlichen Betriebsbereich. |
| Kapazität und Layout | Arbeitsvolumen, Gesamtabmessungen, Stützanordnung und Einbaugrenzen. | Prüft Passgenauigkeit und Prozessintegration. |
| Verbindungen | Düsengrößen, Positionen, Öffnungen, Instrumentierung und Zubehör. | Koordiniert Rohrleitungen und Geräteschnittstellen. |
| Qualitätsanforderungen | Inspektionsverfahren, Tests, Akzeptanzkriterien und Aufzeichnungen. | Definiert, wie die Konformität überprüft wird. |
Wenn einige Details weiterhin nicht verfügbar sind, identifizieren Sie sie als offene technische Posten. Dieser Ansatz ist zuverlässiger als die Annahme von Abmessungen, Betriebsbedingungen oder Abnahmeanforderungen, die nicht vom Projektteam festgelegt wurden.
10. Häufige Auswahl- und Designfehler
Wenn die Geräteauswahl auf einer kurzen Produktbeschreibung beruht, ohne dass die beabsichtigte Leistung vollständig definiert wird, können mehrere Probleme auftreten. Die meisten können durch eine vollständigere Prozessbeschreibung und eine frühzeitige Überprüfung der technischen Spezifikation reduziert werden.
Allein die Auswahl anhand des chemischen Namens
Um eine Kompatibilitätsbewertung durchzuführen, reicht es nicht aus, zu wissen, dass ein Behälter eine Säure, ein Alkali oder ein Lösungsmittel enthält. Konzentration, Mischungen, Temperatur, Einwirkungsdauer, Reinigungsmethoden und die Konstruktion der Auskleidung können alle eine Rolle spielen.
Besserer Ansatz:Geben Sie das vollständige Prozessmedium und seinen erwarteten Betriebsbereich an und bestätigen Sie dann die Eignung für die tatsächliche Anwendung.
Bereitstellung nur des Nennvolumens des Behälters
Eine Kapazitätsangabe bestimmt nicht die vollständige Behältergeometrie, das zulässige Arbeitsvolumen, die Rühranordnung oder die Anschlussanordnung. Unzureichende Maßinformationen können dazu führen, dass Geräte nicht einfach in die bestehende Anlage integriert werden können.
Besserer Ansatz:Geben Sie gemeinsam Arbeitsvolumen, Gesamtabmessungen, Standortbeschränkungen, Prozessanforderungen und erforderliche Verbindungen an.
Unter der Annahme einer chemischen Beständigkeit ist die Vakuumtauglichkeit gegeben
Chemische Beständigkeit und Beständigkeit gegen Druckunterschiede befassen sich mit unterschiedlichen technischen Fragen. Die Auskleidung und die Stützkonstruktion müssen für die vorgesehenen Vakuumbedingungen und die jeweilige Betriebstemperatur beurteilt werden.
Besserer Ansatz:Geben Sie explizit den minimalen absoluten Druck, die Expositionsdauer, die Temperatur und den erwarteten Vakuumzyklus an.
Mit Blick auf Dichtungen und Hilfskomponenten
Eine kompatible Hauptauskleidung kann nicht die Eignung jeder Dichtung, Dichtung, Rührwerkskomponente, Schauglas oder Instrumentenverbindung gewährleisten. Jede relevante medienberührte Komponente ist Teil des Gesamtsystems.
Besserer Ansatz:Beziehen Sie das Zubehör und die Verbindungsmaterialien in die technische Prüfung ein, anstatt den Hauptbehälter als einzige Komponente zu betrachten, die einer Bewertung bedarf.
Düsenpositionen werden zu spät festgelegt
Späte Änderungen an den Anschlusspositionen können sich auf die Innengeometrie, die Rohrleitungsausrichtung, den Zugang und die fertige Auskleidungskonfiguration auswirken. Sie können auch zu Konflikten mit in der Nähe befindlichen Geräten oder Installationsabständen führen.
Besserer Ansatz:Überprüfen Sie eine bemaßte Anordnung und einen Düsenplan, bevor Fertigungszeichnungen genehmigt werden.
Die Inspektionsanforderungen bleiben undefiniert
Bei einer allgemeinen Anfrage nach einem korrosionsbeständigen Behälter wird nicht erläutert, wie die fertige Auskleidung geprüft wird oder welche Kriterien über die Akzeptanz entscheiden. Fehlende Details können bei der abschließenden Prüfung zu Meinungsverschiedenheiten führen.
Besserer Ansatz:Vereinbaren Sie vor Produktionsbeginn geltende Standards, Inspektionsverfahren, Abnahmekriterien und erforderliche Aufzeichnungen.
Auswahlregel:Eine vollständige Ausrüstungsspezifikation verbindet die Prozessaufgabe, das chemische Medium, die Betriebsbedingungen, die Behälterkonfiguration und die Inspektionsanforderungen. Jeder sollte die gleiche definierte Anwendung unterstützen.
11. Installation, Betrieb und Wartung
Die Eignung der Ausrüstung hängt nicht nur von der ursprünglichen Konstruktion ab, sondern auch davon, wie das Schiff gehandhabt, installiert, betrieben und gewartet wird. Geeignete Verfahren tragen dazu bei, die Integrität der Auskleidung zu bewahren und Probleme zu erkennen, bevor sie sich zu schwerwiegenderen Anlagenproblemen entwickeln.
Handhabung und Installation
Transport- und Hebeverfahren sollten der Gerätedokumentation und den vorgesehenen Hebevorrichtungen entsprechen. Unkontrollierte Stöße, ungeeignete Hebepunkte oder unvorsichtige Handhabung können die Auskleidung oder andere Teile der Baugruppe beschädigen, selbst wenn der äußere Behälter scheinbar unberührt bleibt.
Bei der Installation sollten auch die vorgesehenen Auflagebedingungen und die Verbindungsausrichtung erhalten bleiben. Eine erzwungene Ausrichtung der Rohrleitungen oder unbeabsichtigte Belastungen der Düsen können zu mechanischen Spannungen führen, die in den Konstruktionsannahmen nicht berücksichtigt wurden.
Überprüfen Sie vor der Inbetriebnahme die Installationsposition, die Anordnung der Halterungen, die angeschlossenen Rohrleitungen, Instrumente und das erforderliche Zubehör. Bestätigen Sie, dass die endgültige Konfiguration mit den genehmigten Zeichnungen übereinstimmt und dass die erforderlichen Prüfungen vor dem Betrieb abgeschlossen wurden.
Kontrolliertes Hochfahren und Herunterfahren
Die Betriebsverfahren sollten festlegen, wie der Behälter gefüllt, auf Betriebstemperatur gebracht, gegebenenfalls unter Druck gesetzt und in einen sicheren Zustand zurückgebracht wird. Wenn Vakuum oder schnelle Temperaturänderungen möglich sind, sollten diese Bedingungen explizit berücksichtigt werden.
Verfahren sollten auch festlegen, wie mit Prozessabweichungen umgegangen wird. Unerwartete Druck-, Temperatur- oder chemische Zusammensetzungsänderungen können dazu führen, dass das Schiff seinen genehmigten Betriebsbereich verlässt und eine kontrollierte Reaktion erfordert.
Reinigungspraktiken
Die Reinigungsmethoden sollten mit der Auskleidung, den Dichtungen, den angeschlossenen Komponenten und den Betriebsbeschränkungen des Schiffes kompatibel sein. Das ausgewählte Reinigungsmedium, die Temperatur, die Dauer und eine eventuelle mechanische Reinigungswirkung sollten auf die jeweilige Konstruktion abgestimmt werden.
Bei den Reinigungsverfahren sollte festgelegt werden, wie Rückstände entfernt werden, wie der Behälter bei Bedarf gespült wird und wie der Inspektionszugang aufrechterhalten wird. Nicht zugelassene Chemikalien oder aggressive mechanische Methoden sollten nicht eingesetzt werden, nur weil die Hauptauskleidung für korrosiven Betrieb ausgelegt ist.
Routinemäßige Inspektion und Wartung
Häufigkeit und Methode der Inspektion sollten das Prozessrisiko, die Betriebsbedingungen, das Gerätedesign und die geltenden Wartungsanforderungen widerspiegeln. Bediener sollten die genehmigten Verfahren befolgen, um Anzeichen von Schäden, Undichtigkeiten, ungewöhnlichem Betriebsverhalten oder Verschlechterung der zugehörigen Komponenten zu erkennen.
Wenn ein Problem festgestellt wird, sollten bei der Bewertung die Auskleidung, relevante Verbindungen, Dichtungen und die tragende Schiffsstruktur berücksichtigt werden. Bevor Reparaturen oder Änderungen vorgenommen werden, sollte die Ursache ermittelt werden. Jede Reparatur muss für die ursprüngliche Konstruktion und die genehmigten Betriebsbedingungen geeignet sein.
Führen Sie Betriebsaufzeichnungen
Aufzeichnungen über Betriebsbedingungen, Inspektionen, Reinigungsaktivitäten, Wartungsarbeiten und genehmigte Änderungen können dabei helfen, wiederkehrende Probleme zu identifizieren. Sie erleichtern auch den Vergleich der tatsächlichen Betriebsbedingungen mit den Annahmen, die bei der ursprünglichen Entwurfsprüfung verwendet wurden.
Wenn sich die Prozessbedingungen erheblich ändern, sollte das Schiff neu bewertet werden, bevor der geänderte Zoll eingeführt wird. Eine für eine bestimmte chemische Konzentration, einen bestimmten Temperaturbereich oder eine bestimmte Druckbedingung zugelassene Konfiguration sollte nicht automatisch als geeignet für einen anderen Dienst angesehen werden.
12. Planen einer benutzerdefinierten Gerätekonfiguration
Industriebehälter müssen häufig an ein bestimmtes Prozesslayout, Kapazitätsanforderungen und Betriebsbedingungen angepasst werden. Eine individuelle Konfiguration kann diesen Anforderungen gerecht werden, sofern die Details systematisch definiert und bewertet werden.
Zhuoyanbietet industrielle Korrosionsschutzauskleidungen sowie Design- und Fertigungsdienstleistungen für chemische Geräte an. Die geeignete Konfiguration für einen ausgekleideten Behälter kann in Bezug auf die beabsichtigte Prozessfunktion, die erforderliche Kapazität, den Betriebsbereich, die Anschlusspositionen und das Prozesszubehör besprochen werden.
Passen Sie die Konfiguration an den Prozess an
Die Anpassung sollte bei den Prozessanforderungen beginnen und nicht bei einer vorgegebenen Behälteranordnung. Für einen Lagertank mit einfacher Transferfunktion sind möglicherweise andere Anschlüsse erforderlich als für einen Reaktor mit Rührwerk und zusätzlicher Prozessinstrumentierung.
Die Definition der notwendigen Funktionen hilft dabei, wesentliche Funktionen von optionalem Zubehör zu unterscheiden. Darüber hinaus erhält das Ingenieurteam eine klarere Grundlage für die Bewertung der Schiffsgeometrie und des Verbindungslayouts.
Legen Sie frühzeitig die technischen Details fest
Kapazität, Abmessungen, chemisches Medium, Temperatur, Druck, Vakuumanforderungen und Düsenpositionen sollten gemeinsam überprüft werden. Wenn das Schiff an ein bestehendes System angeschlossen werden muss, sollten im Rahmen des ersten technischen Gesprächs entsprechende Zeichnungen und Schnittstellenabmessungen zur Verfügung gestellt werden.
Alle unbekannten Bedingungen sollten während der Entwurfsprüfung sichtbar bleiben. Insbesondere sollten ungeklärte chemische Kompatibilität, unklare Vakuumbedingungen oder unvollständige Anschlusszeichnungen behoben werden, bevor die Gerätespezifikation als vollständig betrachtet wird.
Überprüfen Sie den Entwurf vor der Herstellung
Die vorgeschlagene Konstruktion sollte im Hinblick auf die vorgesehene Aufgabe überprüft werden, einschließlich der Auskleidungsanordnung, der strukturellen Gestaltung, der Anschlüsse und des Inspektionsplans. Zeichnungen und technische Dokumente sollten die vereinbarte Konfiguration identifizieren, damit beide Parteien das gleiche Design bewerten können.
In dieser Phase vorgenommene Änderungen sollten hinsichtlich ihrer Auswirkungen auf die Gesamtbaugruppe bewertet werden. Eine geänderte Düsenposition, ein neues Zubehör oder eine geänderte Druckanforderung können Auswirkungen auf andere Designentscheidungen haben und sollten nicht als isolierte Änderung behandelt werden.
Informationen zur Vorbereitung auf ein Fachgespräch
- Gerätetyp und beabsichtigte Prozessfunktion.
- Chemische Zusammensetzung, Konzentration und relevante Reinigungsmedien.
- Normale und extreme Betriebstemperaturen.
- Betriebsdruck-, Auslegungsdruck- und Vakuumanforderungen, sofern zutreffend.
- Erforderliche Nennkapazität, Arbeitsvolumen und Gesamtabmessungen.
- Düsenplan, Anschlusspositionen, Instrumente und Prozesszubehör.
- Anwendbare Baunormen und Anforderungen an die Inspektion von Auskleidungen.
- Installationszeichnungen und eventuell vorhandene Einschränkungen bei der Geräteschnittstelle.
Diese Eingaben bieten einen praktischen Ausgangspunkt für technische Überprüfungen und Angebote. Die endgültige Gerätespezifikation sollte erst bestätigt werden, nachdem die relevanten chemischen, mechanischen, maßlichen und Inspektionsanforderungen bewertet wurden.
13. Häufig gestellte Fragen
Die folgenden Fragen befassen sich mit allgemeinen technischen Überlegungen bei der Spezifikation von mit Fluorpolymer ausgekleideten Prozessbehältern für chemische Prozesse.
Wofür werden PTFE-ausgekleidete Gefäße hauptsächlich verwendet?
Sie werden in chemischen Verarbeitungsanwendungen eingesetzt, bei denen die inneren Kontaktflächen einen Korrosionsschutz erfordern. Zu den gängigen Behältertypen gehören Reaktoren, Lagertanks, Auffangbehälter und Mischtanks. Der geeignete Typ hängt von der Prozessaufgabe, dem chemischen Medium, den Betriebsbedingungen und der erforderlichen Konfiguration ab.
Bietet die PTFE-Auskleidung Schutz vor allen Chemikalien?
Kein Material sollte als universell und unter allen Bedingungen geeignet angesehen werden. PTFE verfügt über eine breite chemische Beständigkeit, die tatsächliche Anwendung erfordert jedoch noch eine Bewertung der chemischen Identität, Konzentration, Temperatur, Einwirkungsdauer und Auskleidungskonstruktion. Spezifische Kompatibilitätsbeschränkungen und besondere Betriebsbedingungen sollten überprüft werden, bevor das Schiff zugelassen wird.
Warum benötigt ein mit PTFE ausgekleideter Behälter auch eine Stahlkonstruktion?
Die Auskleidung sorgt für die vorgesehene korrosionsbeständige Innenfläche, während der äußere Stahlkörper für strukturelle Unterstützung sorgt. Die beiden Komponenten erfüllen unterschiedliche Funktionen und müssen gemeinsam konstruiert werden. Behälterabmessungen, Druckbedingungen, Stützen, Verbindungen und die Beziehung zwischen der Auskleidung und dem Stahlkörper beeinflussen alle die endgültige Konstruktion.
Welche Informationen werden benötigt, um den richtigen Schiffstyp auszuwählen?
Beginnen Sie mit der beabsichtigten Prozessfunktion, dem chemischen Medium, der Betriebstemperatur, den Druck- oder Vakuumanforderungen, der Kapazität und den Installationsbedingungen. Identifizieren Sie anschließend die erforderlichen Düsen, Zugangsöffnungen, Instrumente und Zubehörteile. Diese Details helfen dabei, einen Reaktor von einem Lagertank, Vorlagebehälter oder Mischtank zu unterscheiden und die erforderliche Konfiguration festzulegen.
Kann ein ausgekleideter Behälter unter Vakuumbedingungen verwendet werden?
Mit einer entsprechend ausgelegten Baugruppe ist möglicherweise ein Vakuumbetrieb möglich, dies muss jedoch für das jeweilige Gerät bestätigt werden. Die Überprüfung sollte den Mindestabsolutdruck, die Betriebstemperatur, die Vakuumdauer, die Zyklusfrequenz und die Auskleidungsunterstützung umfassen. Chemische Kompatibilität oder eine Überdruckbewertung allein begründen noch keine Vakuumeignung.
Was ist bei der Spezifikation eines ausgekleideten Mischbehälters zu beachten?
Geben Sie neben chemischer Kompatibilität, Kapazität, Temperatur und Druck auch die erforderliche Mischleistung und Rührwerksanordnung an. Überprüfen Sie die Eignung der wellenbezogenen Komponenten, Dichtungen, Dichtungen und anderen medienberührten Zubehörteile. Düsenpositionen, Reinigungszugang, Wartungsanforderungen und die Installationsanordnung sollten ebenfalls überprüft werden.
Welche Prüfanforderungen sollten vor der Herstellung bestätigt werden?
Identifizieren Sie die geltenden Baunormen, die Methode zur Inspektion der Auskleidung, die Abnahmekriterien, strukturelle Untersuchungen, Tests und die erforderliche Dokumentation. Abhängig von der Konstruktion können Methoden wie eine Sichtprüfung, Maßprüfungen oder elektrische Urlaubsprüfungen angemessen sein. Der Inspektionsplan sollte für die spezifische Ausrüstung vereinbart werden und nicht davon ausgegangen werden, dass er für jedes Schiff identisch ist.
Was sollte in einer Anfrage für ein maßgeschneidertes Schiffsangebot enthalten sein?
Geben Sie die beabsichtigte Funktion des Behälters, die chemische Zusammensetzung und Konzentration, die Betriebstemperatur, die Druck- oder Vakuumbedingungen, die erforderliche Kapazität, die Gesamtabmessungen, die Anschlussanordnung, das Zubehör und die geltenden Inspektionsanforderungen an. Vorhandene Anlagenzeichnungen und Installationsbeschränkungen sind nützlich, wenn das Schiff in ein etabliertes Produktionssystem integriert werden muss. Alle ungelösten technischen Probleme sollten zur Überprüfung identifiziert werden.
14. Abschließende Überlegungen zur Auswahl
Geeignet auswählenPTFE-ausgekleidete Geräteerfordert eine koordinierte Bewertung des chemischen Mediums, der Auskleidungskonstruktion, der Behälterstruktur, der Betriebsbedingungen und der Prozessschnittstellen. Reaktoren, Lagertanks, Auffangbehälter und Mischtanks erfüllen unterschiedliche Funktionen, daher sollten ihre Konfigurationen entsprechend ihrer beabsichtigten Aufgaben entwickelt und nicht als austauschbare Behälter behandelt werden.
Eine vollständige technische Spezifikation sollte chemische Zusammensetzung und Konzentration, Temperatur, Überdruck oder Vakuum, Kapazität, Abmessungen, Anschlusspositionen, Zubehör und Prüfkriterien definieren. Bei der Entwurfsprüfung sollten auch Installation, Reinigung, Wartung und vorhersehbare Prozessabweichungen berücksichtigt werden.
Die frühzeitige Bereitstellung dieser Details trägt dazu bei, eine klare Grundlage für die Bewertung der vorgeschlagenen Ausrüstung zu schaffen. Außerdem ist es einfacher, fehlende Informationen zu identifizieren, Prozessverbindungen zu koordinieren und die Designanforderungen zu bestätigen, bevor mit der Fertigung begonnen wird.
Besprechen Sie Ihre Anforderungen an die chemische Ausrüstung
Teilen Sie Ihr Prozessmedium, Ihre Konzentration, Ihre Betriebstemperatur, Ihre Druck- oder Vakuumbedingungen, die erforderliche Behälterkapazität und die Anschlussanordnung mit, um eine technische Diskussion über die geeignete Konfiguration zu beginnen.
Reichen Sie Ihre Ausrüstungsanforderungen ein
